Artykuł ten zawiera specyfikacje dla Elo P/N: E695712, Zasilacz 120W.

Charakterystyka elektryczna

Charakterystyka wejściowa

Napięcie nominalne

• Napięcie wejściowe: 100 Vac – 240 Vac.

Zakres napięcia wejściowego

• Zasilacz powinien działać od 90 Vac do 264 Vac.

Częstotliwość nominalna

• Częstotliwość nominalna: 50 Hz – 60 Hz.

Częstotliwość wejściowa

• Częstotliwość wejściowa: 47 Hz – 63 Hz.

Prąd wejściowy

• <2.0 A rms przy 100 Vac wejściowym i maksymalnym obciążeniu.

Prąd rozruchowy

• Maksymalny prąd rozruchowy nie powinien przekraczać 150 A przy 264 Vac wejściowym i nie może spowodować żadnych uszkodzeń zasilacza.

Sprawność energetyczna

• Minimalna sprawność wynosząca 88% mierzona przy napięciu wejściowym 115 Vac i 230 Vac, w różnych warunkach obciążenia 25%, 50%, 75% oraz 100%, w tym straty kabla DC.

Moc w trybie czuwania

• Maksymalna moc w trybie czuwania wynosząca mniej niż 0.21 W przy napięciu wejściowym 115 Vac i 230 Vac.

Charakterystyka wyjściowa

Napięcie wyjściowe nominalne

• Napięcie wyjściowe nominalne wynosi 24.0 VDC.

Zakres napięcia wyjściowego

• Napięcie wyjściowe wyniesie od 22.8 VDC do 25.2 VDC przy obciążeniu.

Moc nominalna

• Ten zasilacz wspiera ciągłe wyjście o mocy 120 Watów we wszystkich określonych warunkach.

Prąd nominalny

• Ten zasilacz może działać przy prądzie od 0 A do 5 A, z napięciem wyjściowym w określonym zakresie w sekcji Zakres napięcia wyjściowego.

Fala i hałas wyjściowy (Napięcie AC wejściowe: 100 V –240 V)

• Fala napięcia wyjściowego jest ograniczona do 240 mV szczyt-szczyt lub mniej.
• Hałas napięcia wyjściowego także jest ograniczony do 240 mV szczyt-szczyt lub mniej.

Metody pomiarowe:

• T1: Wykonano za pomocą oscyloskopu o szerokości pasma 20 MHz.
• T2: Zastosowano kondensator ceramiczny 0.1 µF oraz kondensator elektrolityczny 10 µF na terminalach złącza wyjściowego.
• T3: Pomiar dokonany na końcu kabla DC.

Stabilność

Zasilacz działa stabilnie bezwarunkowo w ramach swoich normalnych specyfikacji roboczych.

Ochrona

Ochrona przed zwarciem

• Zasilacz chroni przed zwarciami między terminalami wyjściowymi bez powodowania zagrożeń pożarowych ani uszkodzeń, wznawiając normalną pracę po usunięciu zwarcia.

Ochrona przed przeciążeniem

• W przypadku wystąpienia przeciążenia (120% < OCP <180%), moc wejściowa zmniejsza się lub przestaje dostarczać wyjście, nie powodując uszkodzeń, z automatycznym przywracaniem po usunięciu warunków przeciążenia.

Maksymalne obciążenie

• Podczas pracy z napięciem wejściowym 100–220 Vac, napięcie wyjściowe pozostaje w zakresie 18–26 V, z określonymi maksymalnymi obciążeniami zdefiniowanymi następująco:
• 8 A maksymalnie przez okres 2 ms (cykl pracy około 14, przy założeniu 2 A RMS), szybkość wzrostu/zaniku: 2.5 A/µs.
• 20 A maksymalnie przez okres 100 µs (cykl pracy około 40, przy założeniu 2 A RMS), szybkość wzrostu/zaniku: 2.5 A/µs.

Wymiary złącza:

• Wtyczka DC cylindryczna 2.5mm (+/- 0.1mm) średnica pinu, 5.5mm (+/- 0.05mm) średnica cylindra, długość cylindra 8.0mm (+/- 0.3mm) | Pin centralny dodatni

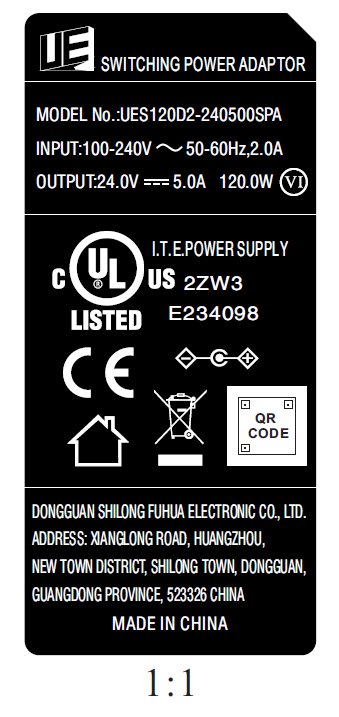

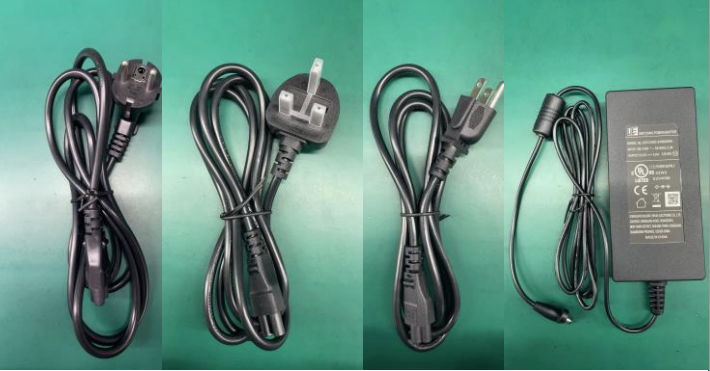

Zdjęcie:

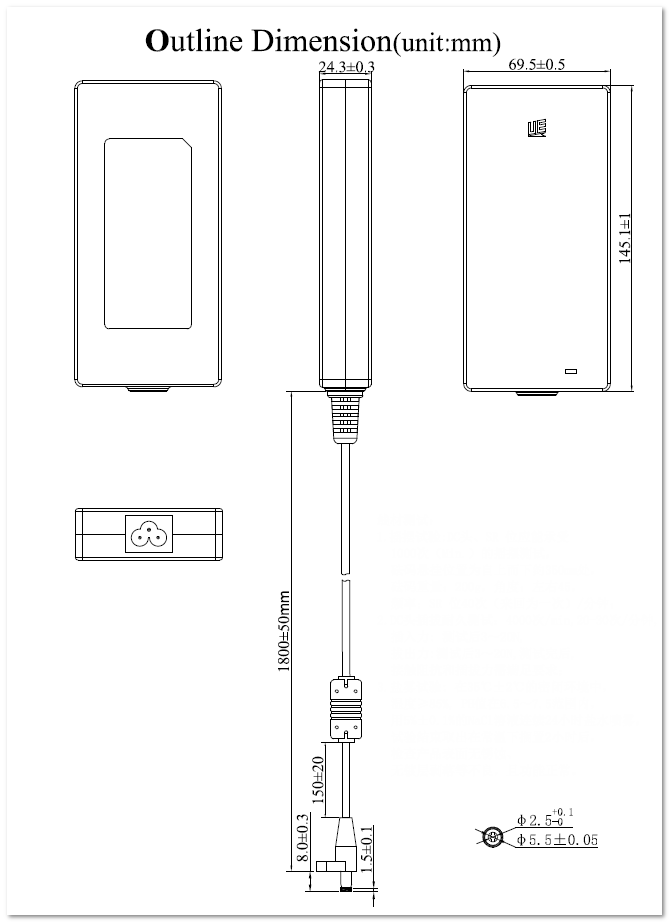

Rysunek:
