Artykuł ten zawiera informacje techniczne dotyczące P/N: E695530, 18W USBC PD Ładowarki z opcjami wtyczek (USA, UE, W.Brytania).
Ten zasilacz jest dostarczany z urządzeniem Elo Pay o przekątnej 7 cali.
Specyfikacje zasilacza – Numer części Billion BQ018-090200CXXMEW0
Wartości napięcia wyjściowego
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
Specyfikacje elektryczne
Wymagania dotyczące wejścia
Napięcie wejściowe
Zakres pracy: 100 – 240 VAC
Zakres projektowy: 90 – 264 VAC
Częstotliwość linii wejściowej
Zakres pracy: 50 – 60 Hz
Zakres projektowy: 47 – 63 Hz
Prąd wejściowy
Maksymalnie: 0.6 A przy pełnym obciążeniu i 230 VAC
Prąd rozruchowy
Maksymalnie: 70A przy 230 VAC (zimny start, pełne obciążenie, 25 ℃)
Przerwa w zasilaniu wystarczająca do spadku poniżej regulacji zresetuje ograniczenie prądu rozruchowego.
Zużycie energii
< 0.075 W przy 115/230 VAC z wyjściem 5V
Sprawność
Mierzona przy 25%, 50%, 75% i 100% obciążeniu przy 115/230 VAC (60/50Hz), po 30 minutach próbnych.
| Wyjście | DOE VI | CoC V5 Tier II |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A (18W max) | 85.00% | 85.45% |
Wymagania dotyczące wyjścia
Napięcie nominalne wyjścia
Tryb PD:
| Wyjście | Regulacja napięcia | Zakres obciążenia |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
Tryb PPS:
| Wyjście | Regulacja napięcia | Zakres obciążenia |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA (18W max) |
Obciążenie szczytowe
Przy wyjściu 5V: 6.0A / 1ms przy warunkach zasilania 115/230 VAC.

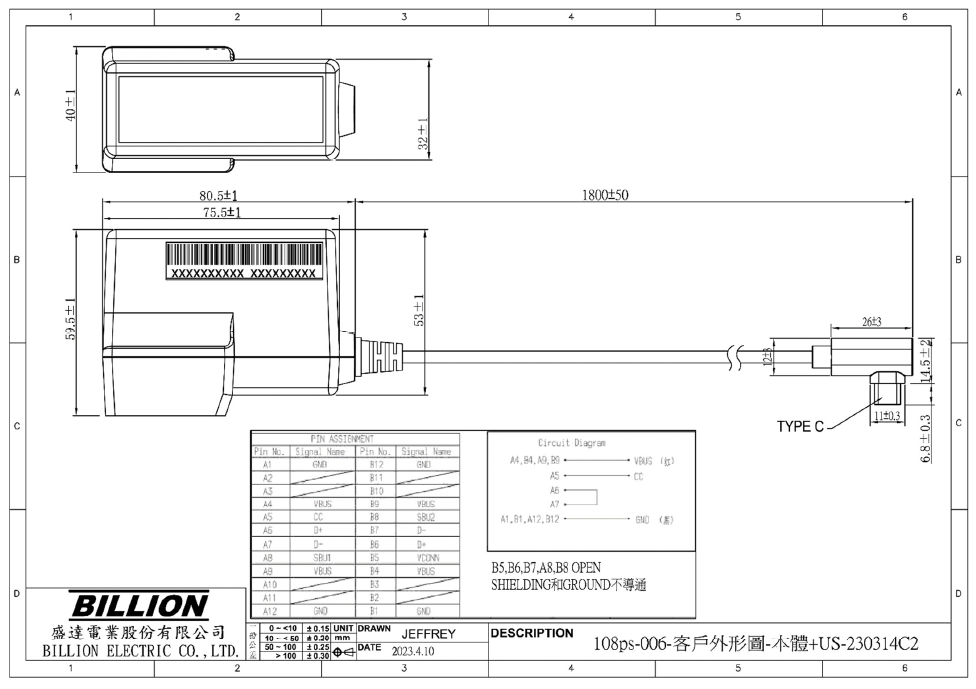

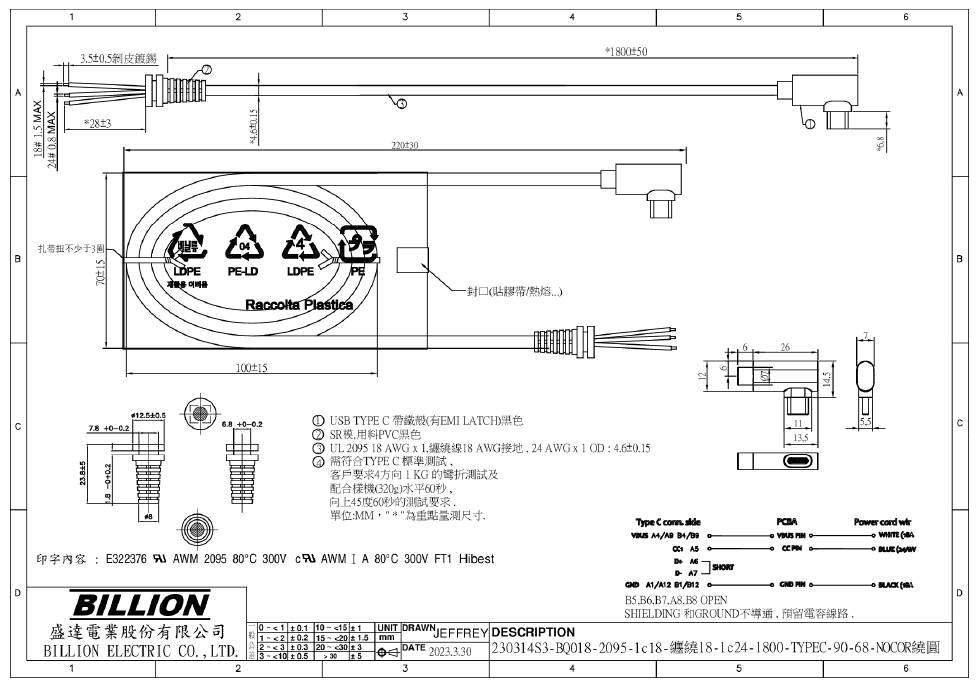

Wrysowanie:

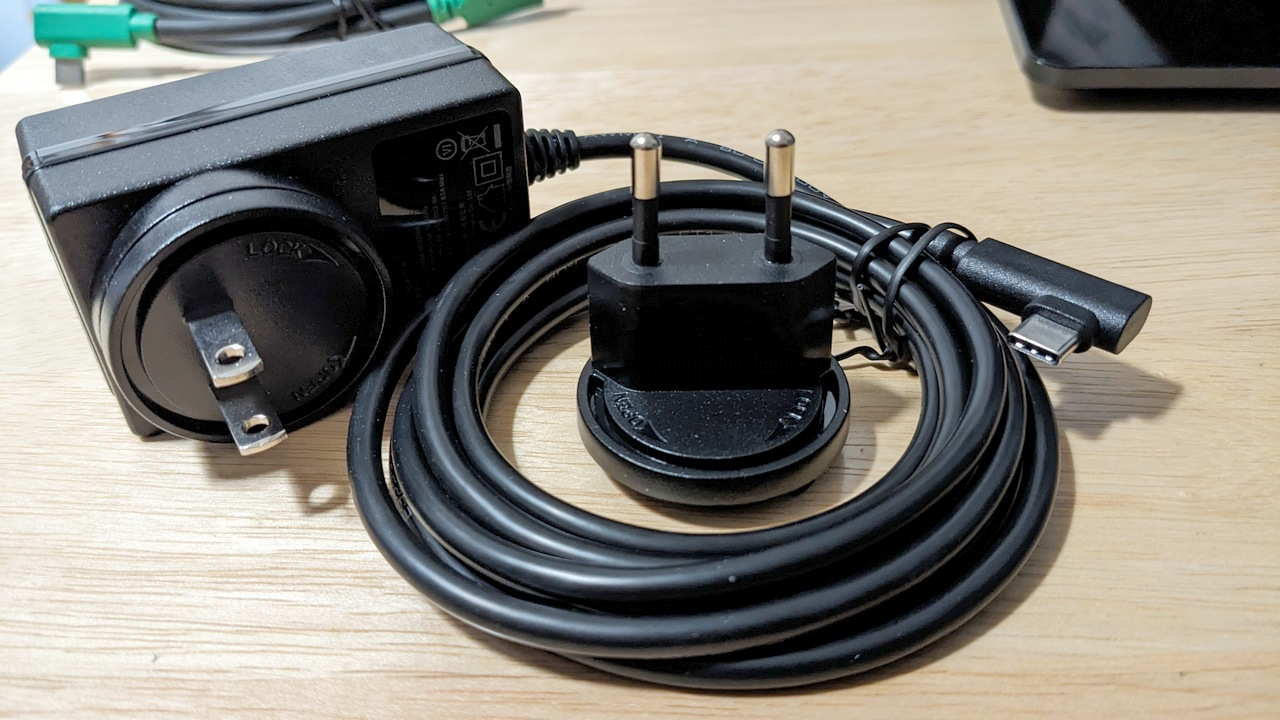

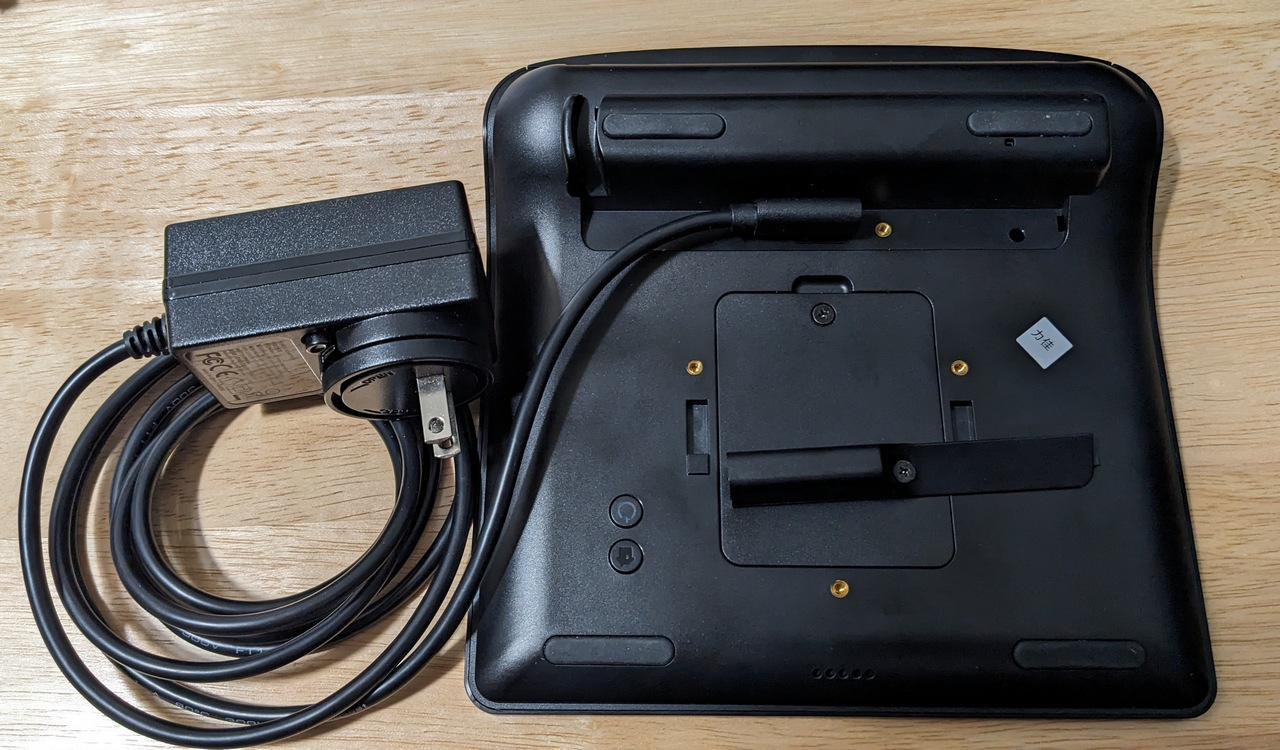

Zdjęcia:
