Artykuł ten przedstawia kroki do ustawienia monitora Elo w trybie portretowym

Typowe pytanie brzmi: "Czy mogę ustawić mój monitor dotykowy Elo w trybie portretowym zamiast w krajobrazowym?"

Odpowiedź: Tak, zobacz poniżej więcej szczegółów.

Obracanie wideo
Monitory dotykowe są uważane za "urządzenia podrzędne", co oznacza, że odpowiadają na polecenia wysyłane z innego urządzenia, takiego jak komputer, laptop, tablet lub inny kontroler. Monitor dotykowy nie ma wbudowanych możliwości obracania wideo. Nie można tego osiągnąć za pomocą menu wyświetlania na ekranie (OSD) (zobacz koniec tego artykułu, aby uzyskać informacje OSD).

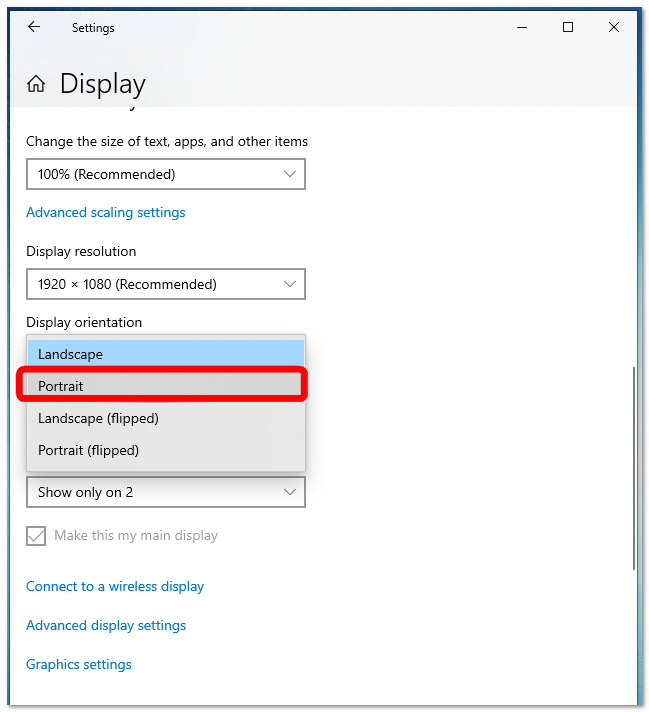

Aby ustawić monitor dotykowy w trybie portretowym, należy skonfigurować kartę graficzną komputera do wyjscia w trybie portretowym. W większości systemów Windows należy przejść do Ustawienia systemu Wyświetlacz i wybrać tryb portretowy lub krajobrazowy z rozwijanego menu. Jeśli korzystasz z innego systemu operacyjnego, takiego jak Linux, Mac lub Android, skonsultuj się z instrukcjami producenta komputera na temat obracania wideo.

• Po ustawieniu monitora dotykowego w trybie portretowym może być konieczne ponowne wyregulowanie ekranu dotykowego, aby poprawnie reagował.

Mocowanie monitora biurkowego w trybie portretowym
Wszystkie standardowe monitory dotykowe o proporcjach kwadratowych (monitory kwadratowe) można zamontować w trybie portretowym na podstawce, ponieważ te monitory mają kwadratowe wymiary.

Na monitorach biurkowych o szerokim ekranie może być niemożliwe zamontowanie w trybie portretowym na podstawce biurkowej z powodu wymiarów monitora w połączeniu z dopuszczalną przestrzenią między podstawką a biurkiem.
Poniżej przedstawiono monitor dotykowy 2202L o szerokim ekranie zamontowany w trybie portretowym na podstawce biurkowej. Zauważ brak wystarczającej przestrzeni, gdy jest zamontowany w ten sposób. Dolna część monitora opiera się na blacie, co uniemożliwia ustawienie monitora dotykowego w pełnej pozycji pionowej.


Wszystkie monitory Elo są wyposażone w standardowy uchwyt VESA z tyłu, niektóre mają 75 mm, inne 100 mm, a niektóre mają obie opcje. Uchwyt VESA umożliwia usunięcie podstawki i zamocowanie monitora do dowolnego uchwytu zgodnego z VESA, np. uchwyt ścienny, uchwyt ramieniowy itp.

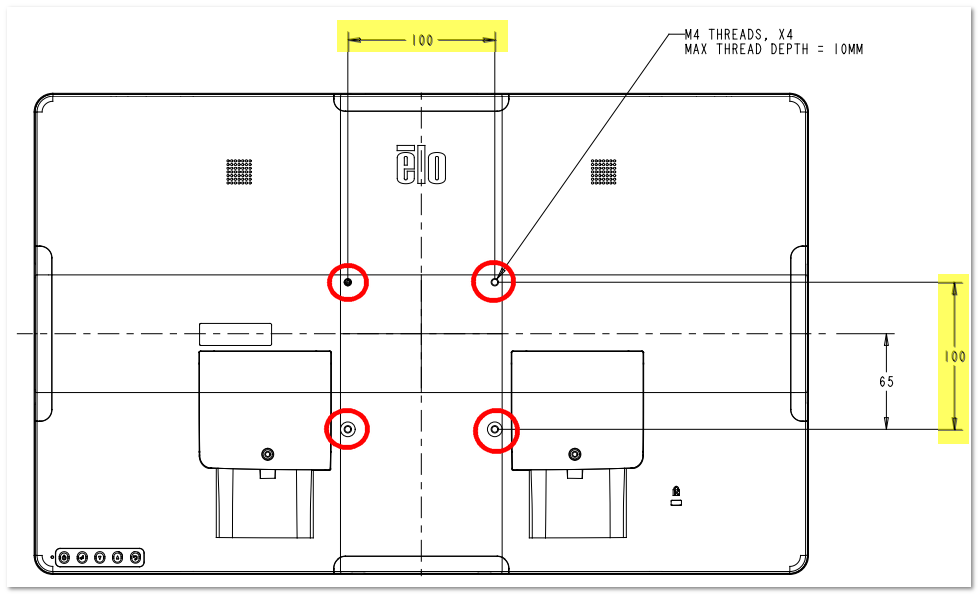

Poniżej pokazano uchwyt VESA 100 mm z tyłu monitora dotykowego Elo ET2203LM.

• Zawsze sprawdzaj podręcznik użytkownika swojego monitora dotykowego Elo w celu uzyskania informacji na temat odpowiedniego mocowania.

Mocowanie otwartych ram i monitorów dotykowych IDS w trybie portretowym

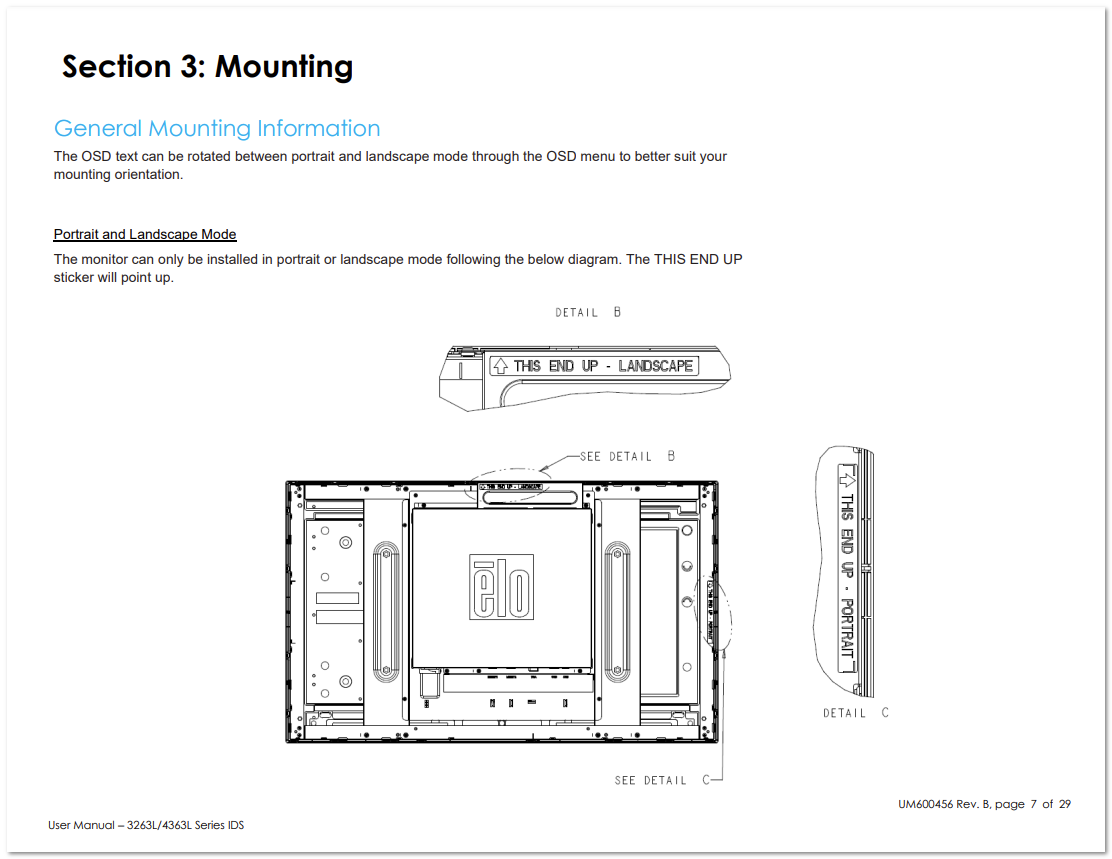

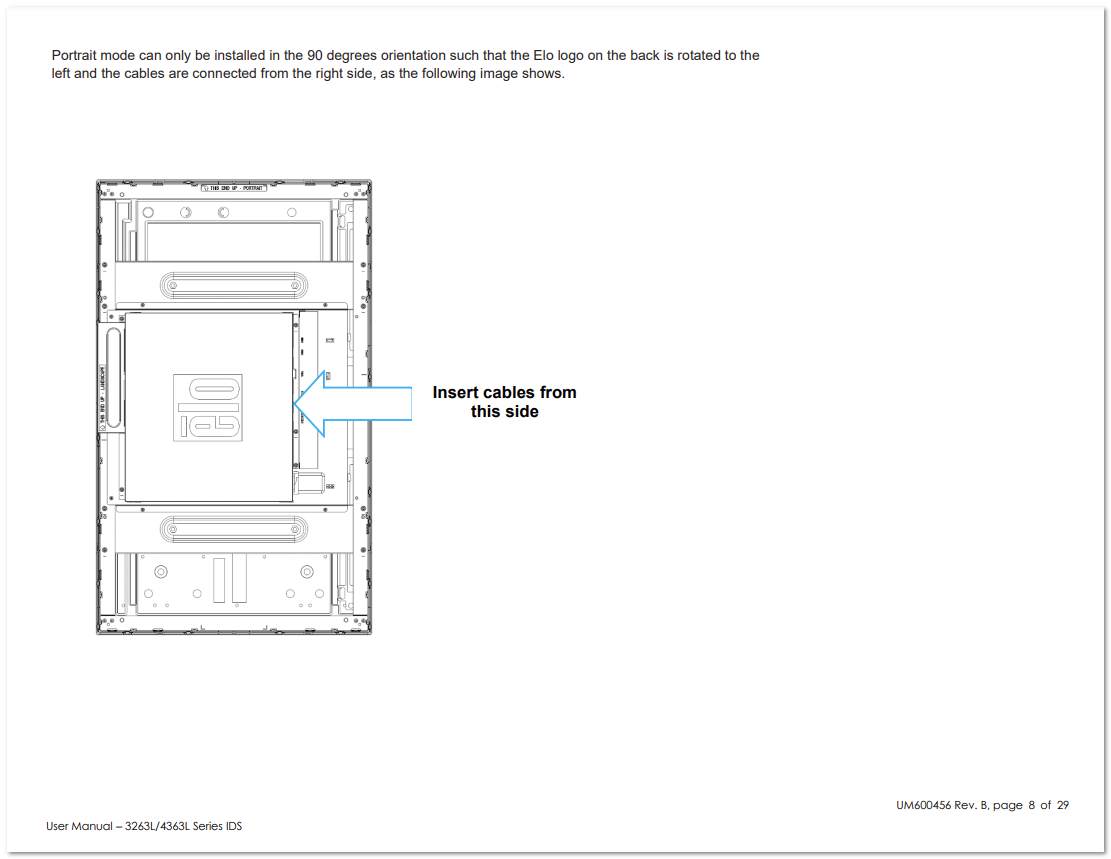

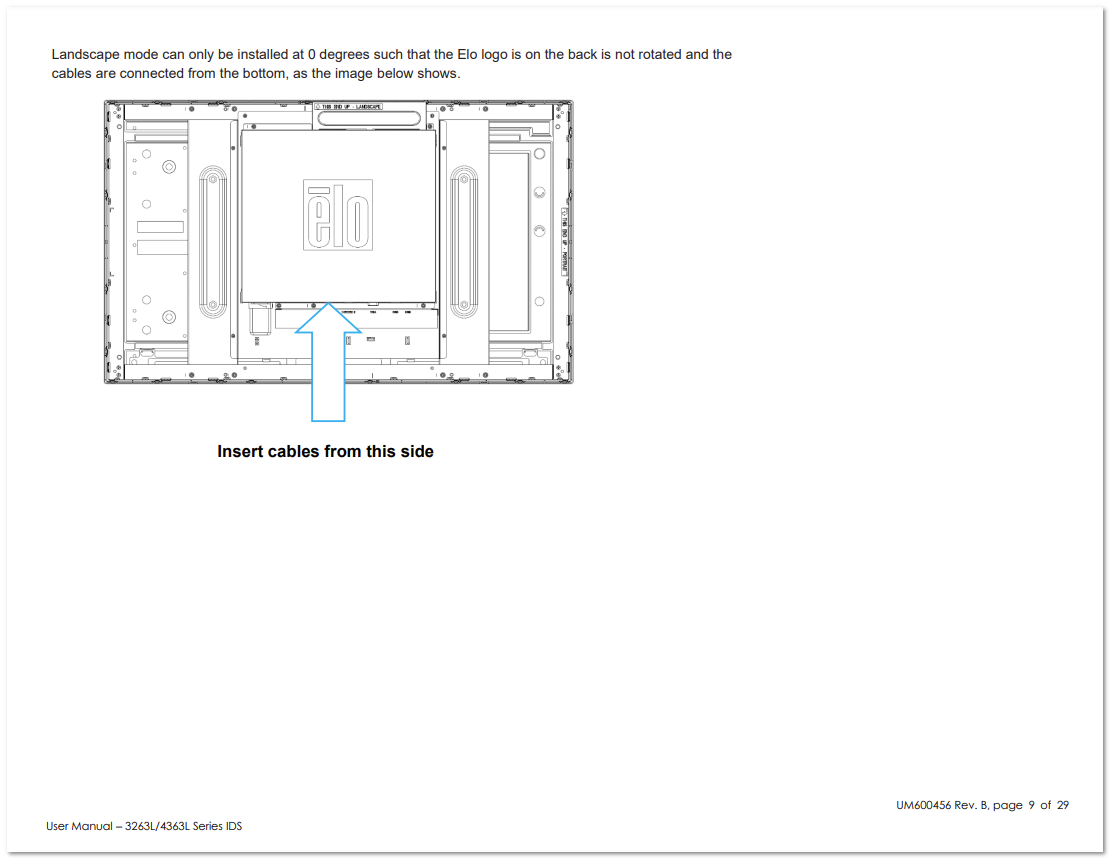

Monitory dotykowe z otwartą ramą i IDS są zaprojektowane do montażu zarówno w trybie krajobrazowym, jak i portretowym. Podręcznik użytkownika produktu pokaże, jak prawidłowo ustawić monitor dotykowy dla właściwej wentylacji, zobacz poniższy przykład z podręcznika użytkownika serii 3263L/4363L IDS:




Informacje OSD
Wszystkie monitory dotykowe Elo mają menu wyświetlania na ekranie (OSD). Niektóre monitory dotykowe mają możliwość obracania tekstu w menu OSD (nie wideo wyświetlania). Umożliwia to orientację menu OSD w takim samym kierunku, jak wyświetlanie wideo dla łatwości użytkowania. Zobacz przykład poniżej dla monitora dotykowego ET1099L Open Frame:

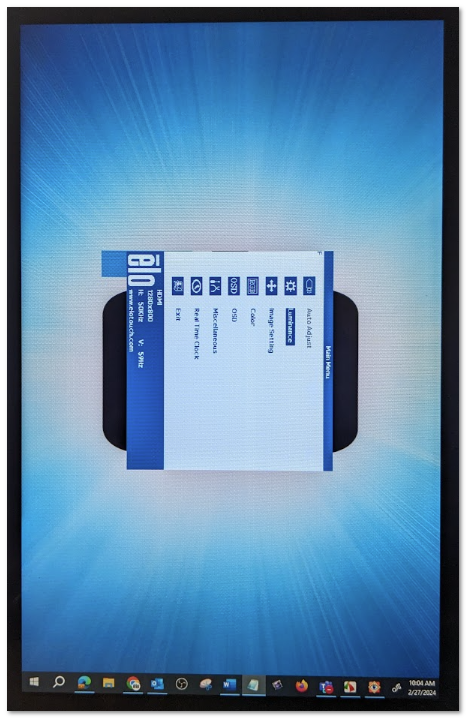

Monitor z obróconym wideo do orientacji pionowej, ale menu OSD nadal w domyślnym trybie krajobrazowym

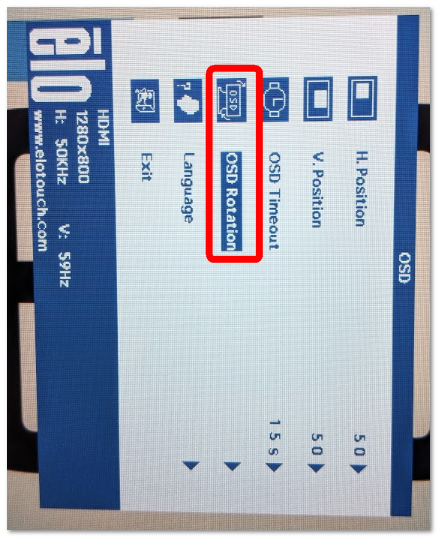

Wchodzimy do sekcji OSD, a następnie Obrót OSD

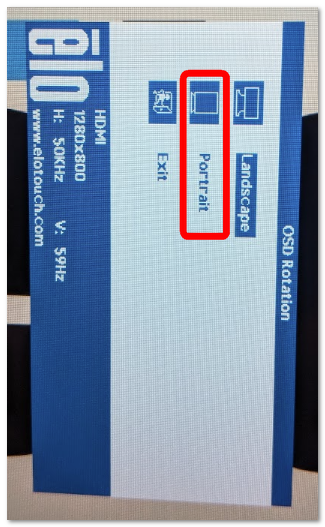

Wybieramy Tryb portretowy z menu

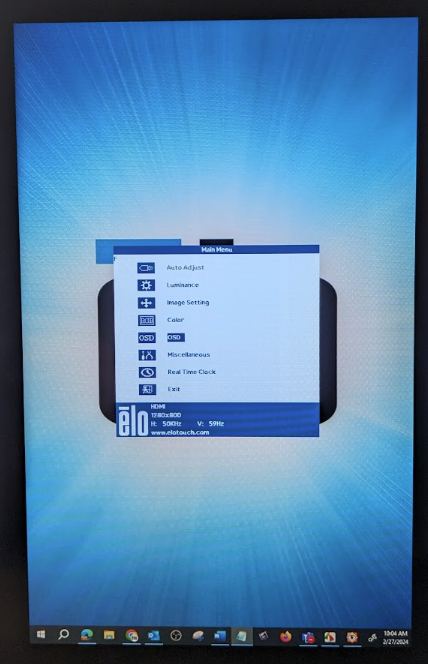

Menu OSD jest teraz w trybie portretowym, aby pasowało do wideo
