Artykuł ten wyjaśnia, dlaczego wymiary zasilania monitora różnią się od rozmiaru złącza adaptera.

Krótką odpowiedź: Są mierzone z różnych stron połączenia (gniazdo vs. wtyczka) i używają różnych punktów odniesienia. Gniazdo monitora podaje średnicę pin-a i otwór przyłączeniowy, podczas gdy adapter podaje wewnętrzny otwór wtyczki i zewnętrzny korpus. Są zaprojektowane do współpracy.

Przegląd

• Przykład (Elo 1504L):
  • Specyfikacja monitora: “GNIAZDO DC (średnica pinu 2,0 mm, średnica wewnętrzna korpusu 6,4 mm)”
  • Wtyczka zasilacza: “średnica zewnętrzna 5,5 mm × otwór wewnętrzny 2,1 mm”
• Ta różnica jest normalna i zamierzona. Części są zaprojektowane tak, aby pasowały do siebie pewnie.

Jak dopasowane są wymiary

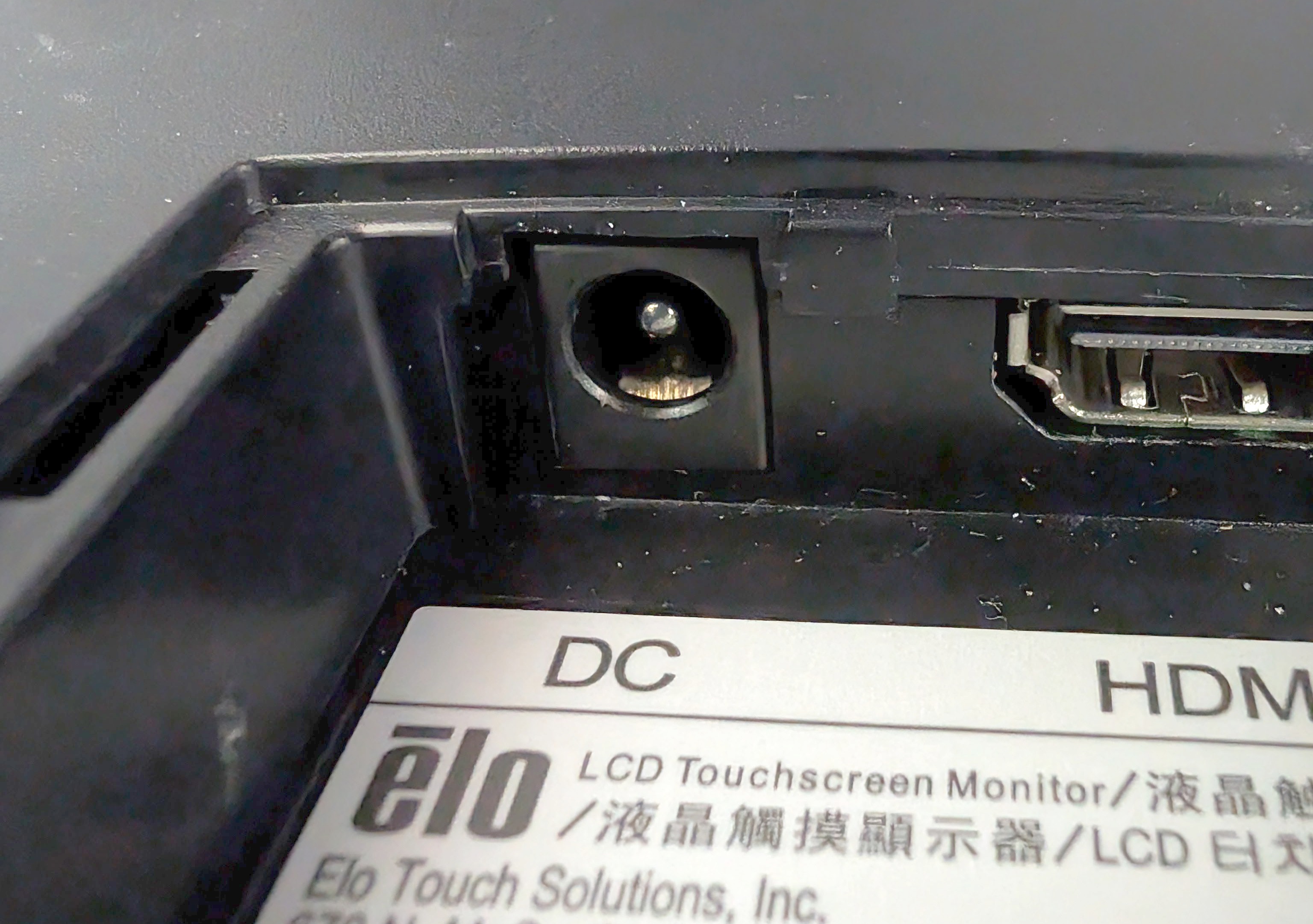

• Gniazdo (na monitorze):
  • 2,0 mm = średnica pinu środkowego gniazda
  • 6,4 mm = średnica otworu wlotowego/kołnierza (przewodnik, nie styk)

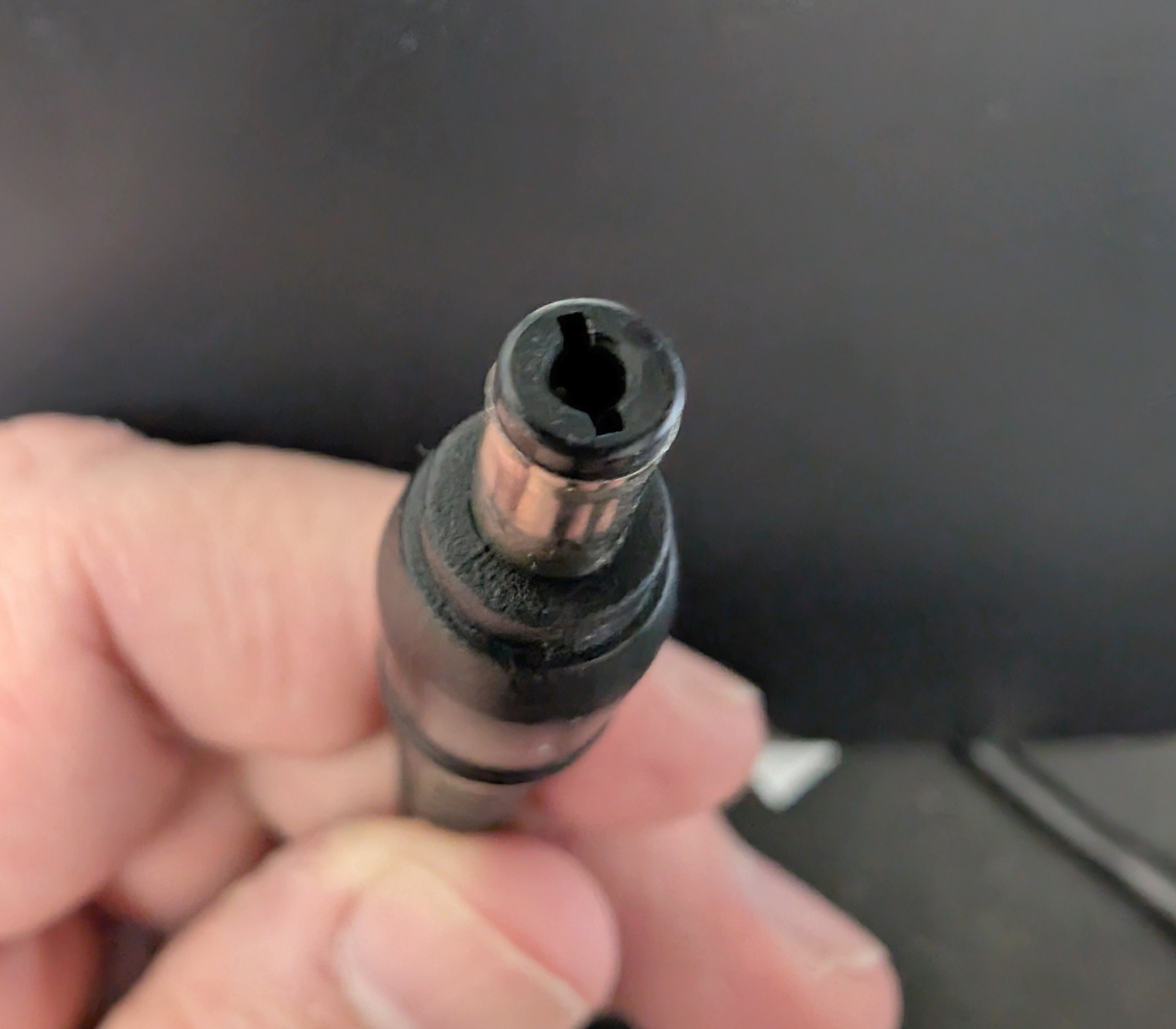

• Wtyczka (na adapterze):
  • 5,5 mm = średnica zewnętrzna (OD) korpusu wtyczki
  • 2,1 mm = średnica wewnętrzna (ID) otworu wtyczki

Pin środkowy: 2,0 mm vs. 2,1 mm

• Pin środkowy gniazda ma 2,0 mm (strona monitora).
• Wewnętrzny otwór wtyczki ma 2,1 mm (strona adaptera).
• Różnica 0,1 mm jest zamierzonym luzem, dzięki któremu wtyczka łatwo wchodzi, podczas gdy sprężynowe styki gniazda utrzymują odpowiednie ciśnienie dla wiarygodnego połączenia elektrycznego.

“Średnica wewnętrzna korpusu 6,4 mm” (strona gniazda)

• Wartość 6,4 mm to otwór wlotowy gniazda, a nie rozmiar kontaktu elektrycznego.
• Wewnątrz gniazda sprężynowe styki są dostosowane do uchwycenia korpusu wtyczki 5,5 mm.
• Większy otwór 6,4 mm zapewnia luz do wprowadzenia i tolerancję, aby wtyczka 5,5 mm osadziła się w pełni i stabilnie.

Podsumowanie kompatybilności

• Mimo że liczby są różne, dostarczona wtyczka 5,5 mm × 2,1 mm jest w pełni kompatybilna z gniazdem o pinie 2,0 mm i otworem wlotowym 6,4 mm. To połączenie jest standardowe i zapewnia pewne, poprawne połączenie zasilania.

Najlepsze praktyki przed użyciem

• Zawsze sprawdzaj napięcie, ocenę prądu i biegunowość (zwykle dodatnia w centralnej części), zanim użyjesz urządzenia.

Wizualne odniesienie

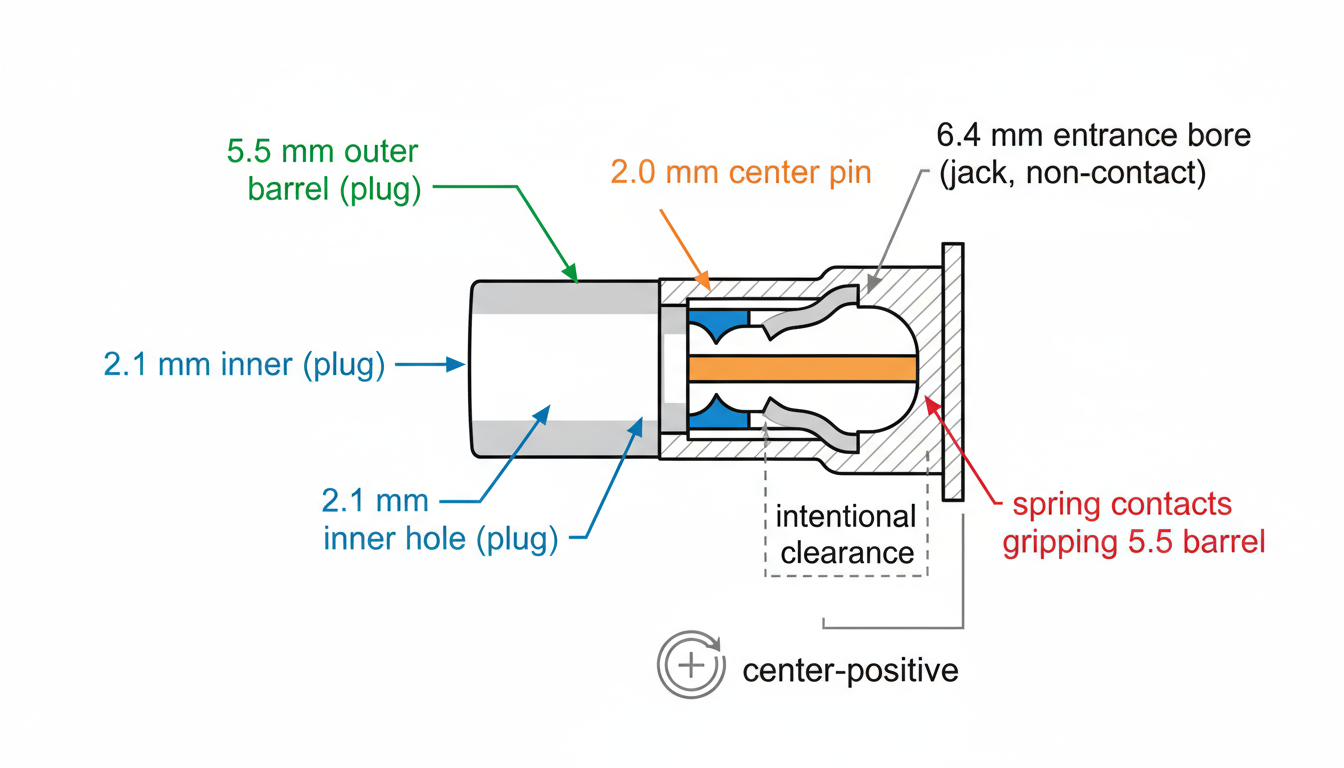

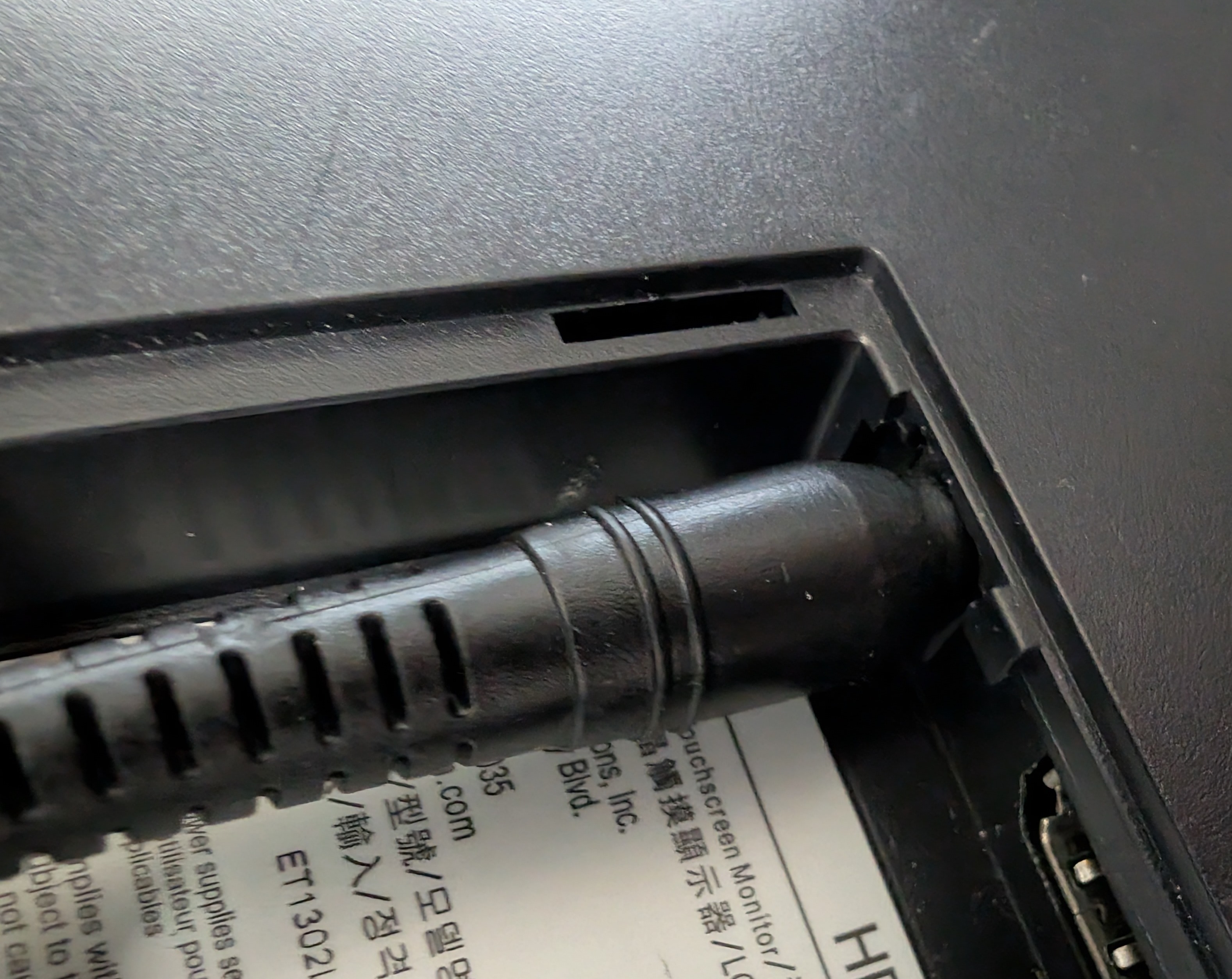

• Zobacz zdjęcia/diagram poniżej, które przedstawiają kolorowy przekrój pokazujący:
  • korpus wtyczki 5,5 mm (kontaktowany przez sprężyny gniazda)
  • wewnętrzny otwór wtyczki 2,1 mm nad pinem gniazda ~2,0 mm (zamierzony luz)
  • otwór wlotowy gniazda 6,4 mm (przewodnik bez kontaktu)
