Artykuł ten opisuje metody korygowania obrazu niecentrowego na wyświetlaczu Elo.

Obraz niecentrowy zwykle oznacza, że sygnał wideo i skalowanie/pozycjonowanie monitora się nie zgadzają. Oto krok po kroku, jak to naprawić:

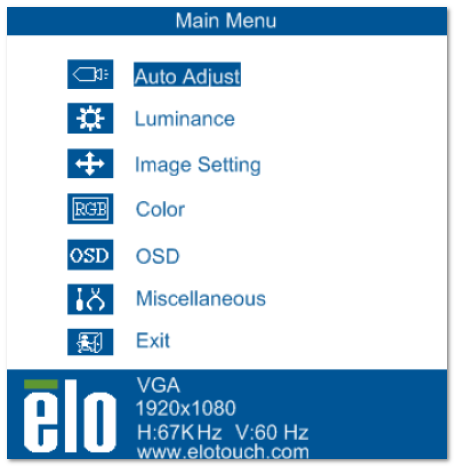

1. Spróbuj funkcji Auto-Adjust w kontrolkach OSD (jeśli jest dostępna).

• Monitory Elo podłączone przez VGA mają przycisk „Auto” lub „Auto Adjust” w menu OSD. Naciśnięcie go automatycznie wyśrodkowuje obraz. Zobacz kroki w tym artykule pomocy.

2. Spróbuj dostosować ustawienia obrazu w kontrolkach OSD.

• Otwórz menu monitora (zwykle naciskając przycisk Menu).

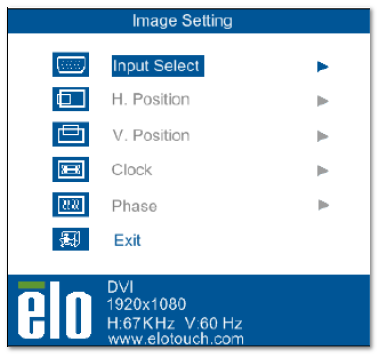

• Szukaj opcji Pozycjonowanie/Geometria/Dostosowanie obrazu.

• Dostosuj Pozycję poziomą i Pozycję pionową, aż obraz będzie wyśrodkowany.

3. Sprawdź swoją rozdzielczość i częstotliwość odświeżania.

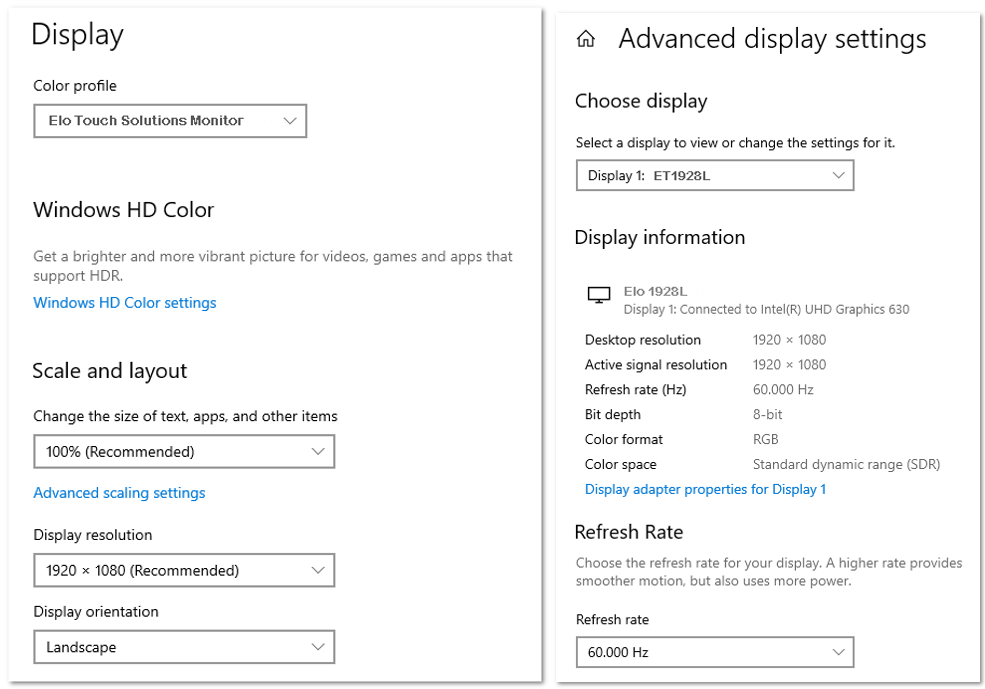

• Na Windows: Kliknij prawym przyciskiem na pulpicie → Ustawienia wyświetlania → upewnij się, że masz rozdzielczość natywną monitora.

• Sprawdź także Zaawansowane ustawienia wyświetlania → Częstotliwość odświeżania. Ustaw na wartość określoną przez panel (często 60Hz, czasem wyżej).

• Niezgodność może spowodować przesunięcia.

4. Zresetuj monitor do ustawień fabrycznych.

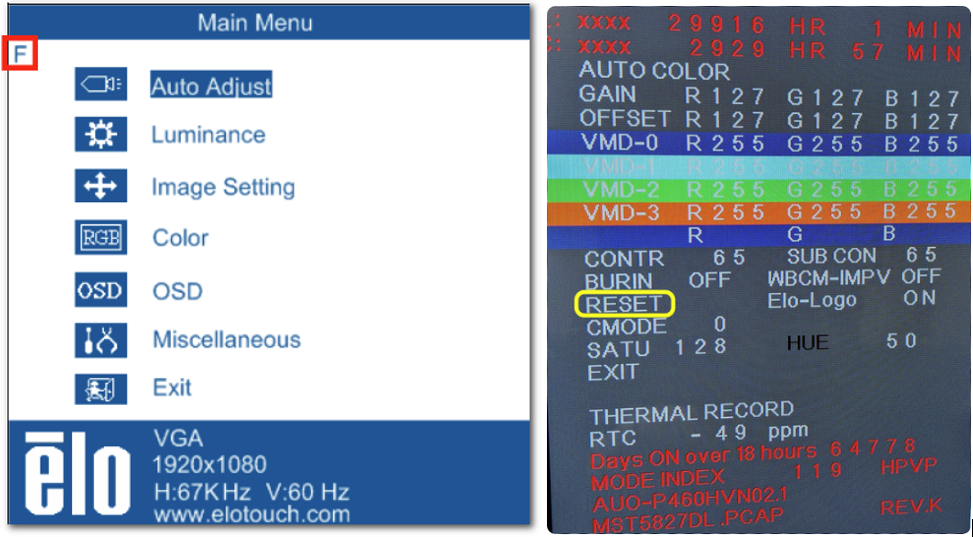

• W OSD poszukaj opcji Resetuj wszystko/Odzyskiwanie ustawień fabrycznych. To usuwa wszelkie nieprawidłowe ustawienia pozycji.

• Zobacz kroki dotyczące uzyskania dostępu do menu fabrycznego OSD w tym artykule.

5. Sprawdź połączenie kablowe.

• Upewnij się, że kabel HDMI/DP/VGA jest dobrze podłączony. Luźne połączenie (szczególnie VGA) może powodować obrazy niecentrowe lub zniekształcone.

6. W przypadku VGA (analogowego) zwłaszcza:

• Obrazy niecentrowe są powszechne. Użyj funkcji Auto Adjust lub ręcznie dostosuj fazę/clock i pozycję w OSD.

• Jeśli to możliwe, przełącz na HDMI lub DisplayPort dla czystszej cyfrowej sygnalizacji.
