Artykuł ten zawiera informacje dla Elo P/N: E949374: AiO Power Brick, 19V/180W, DELTA.

Urządzenie zasilające dla E809509, Moduł rozszerzenia dla Androida

Specyfikacje:

• Specyfikacje wejścia AC
  • Napięcie znamionowe wejścia: 115V/230V
  • Zakres napięcia wejściowego: 90Vac do 264Vac, ciągłe
  • Zakres częstotliwości wejściowej: 47Hz do 63Hz, ciągłe
  • Harmoniczne zniekształcenie napięcia wejściowego: <><></></> 8%
  • Prąd wejściowy: 90Vac / pełne obciążenie: <><></></>2.34A, 180Vac/pełne obciążenie: <><></></>1.25A
  • Prąd rozruchowy: <><></></>140A Bezpiecznik nie otworzy się, a komponenty nie ulegną uszkodzeniu
  • Sprawność: 115/230Vac Średnia sprawność przy obciążeniach 25-50-75 i 100%, 88%
• Specyfikacje wyjścia DC
  • Napięcie znamionowe wyjścia: Mierzone na końcu kabla DC, 19.5V
  • Prąd wyjściowy: W trybie stałego napięcia, 0A do 9.23A
  • Zakres napięcia wyjściowego: 00~9.23A wyjście na końcu kabla DC, 19.5 +/- 5%

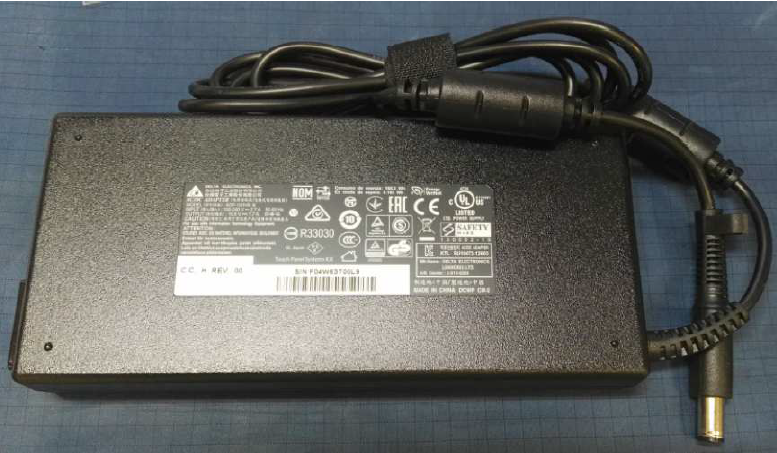

Zdjęcie:

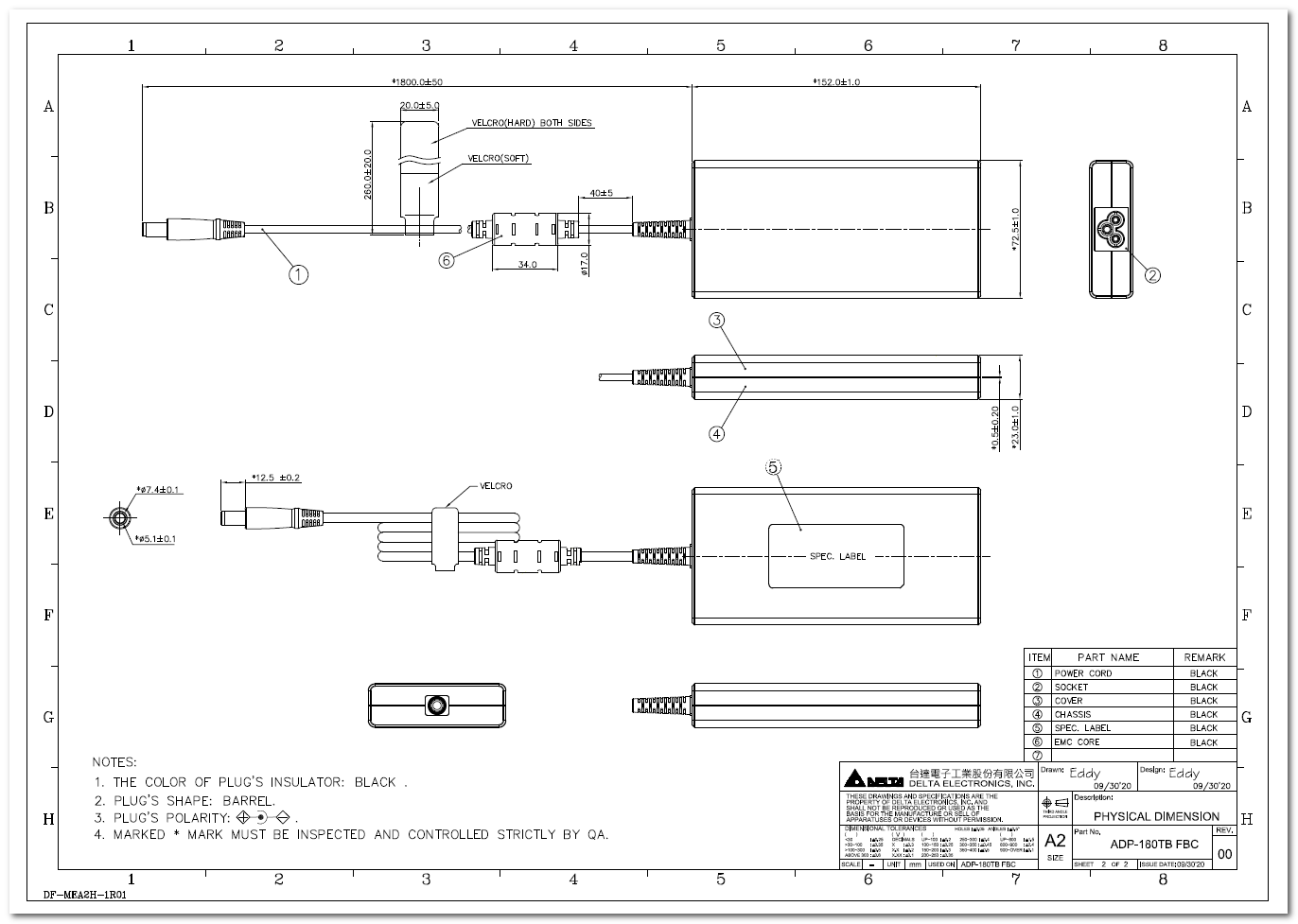

Schemat
