Ten artykuł zawiera informacje o E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC)

Ten zasilacz jest sprzedawany w zestawie Elo Power Brick: E845269 i jest używany w systemach Elo I-Series 3 z Intel, E-Series 3 oraz EloPOS.

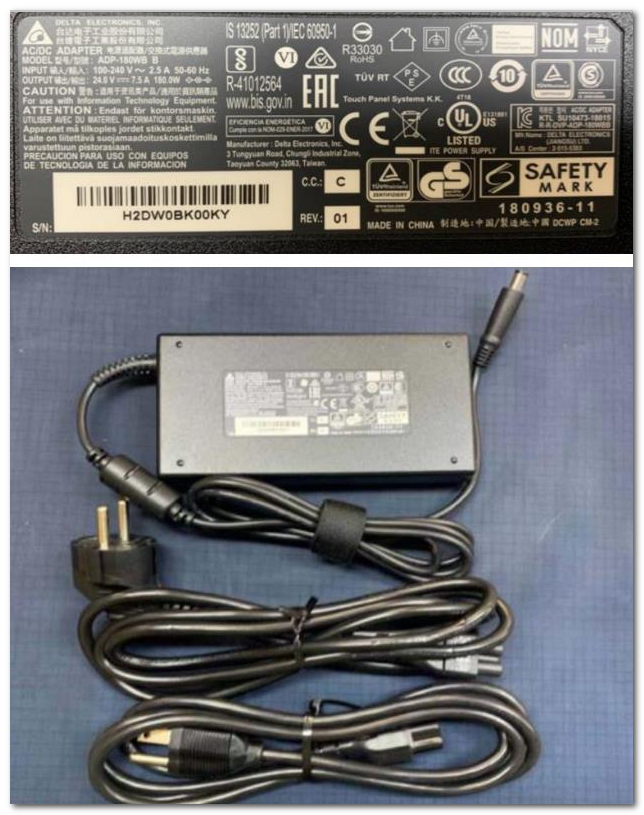

Zdjęcia:

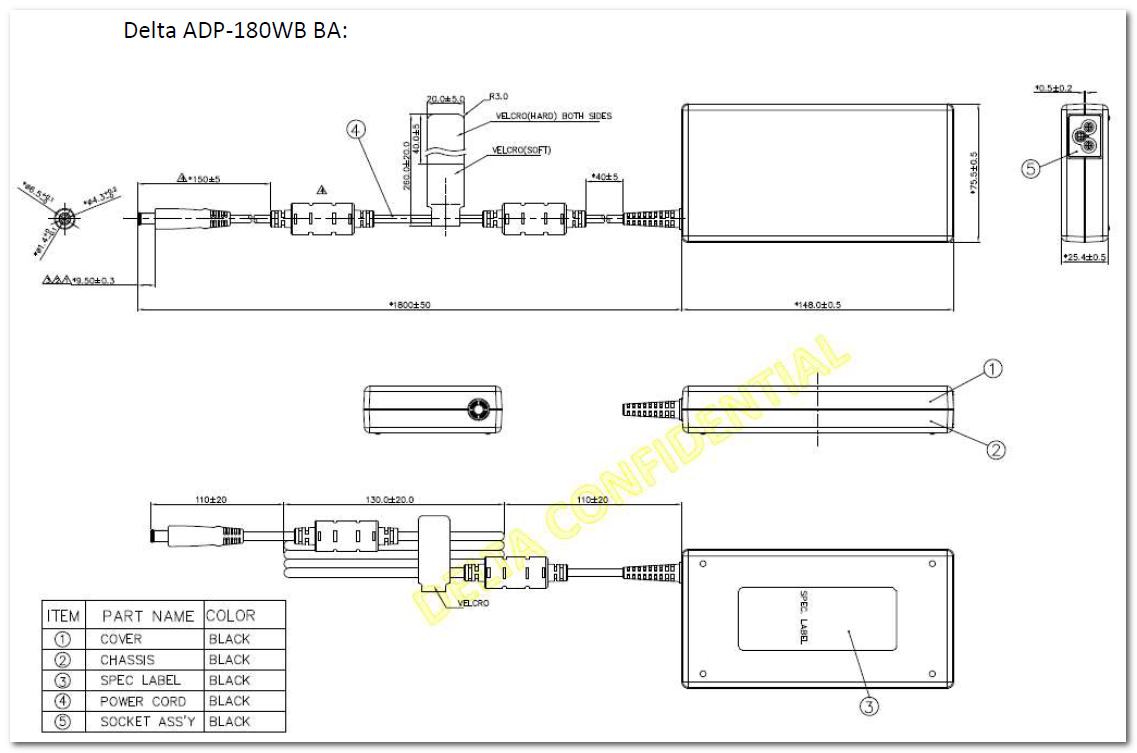

Rysunki:



Specyfikacja zasilacza

1. Charakterystyka wejścia AC:

• 1.1 Napięcie znamionowe wejścia 100Vac / 240Vac
• 1.2 Zakres napięcia wejścia Ciągłe 90Vac do 264Vac
• 1.3 Zakres częstotliwości wejścia Ciągłe 47Hz do 63Hz
• 1.4 Prąd wejściowy 100Vac/50Hz, pełne obciążenie  <3a></3a>
• 1.5 Prąd rozruchowy: Prąd szczytowy rozruchu i całkowita energia Joule będą mierzone przy różnych napięciach linii w niskiej temperaturze otoczenia. <29% i2t="I2T" bezpiecznik="Fuse" &="&" bd="BD" przy="at" 25℃="25℃" zimny="cold" start="start"></29%>
• 1.6 Sprawność: Średnia sprawność przy obciążeniach 25-50-75 i 100% obciążenia przy 115Vac/60Hz & 230Vac/50Hz   89%
• 1.7 Wymaganie dotyczące oszczędzania energii
  • 115Vac/brak obciążenia <0.15w></0.15w>
  • 230Vac/brak obciążenia <0.15w></0.15w>
• 1.8 Współczynnik mocy (PF) (EN-61000-3-2) 230Vac/50Hz, pełne obciążenie 0.9

2. Charakterystyka wyjścia DC:

• 2.1 Napięcie znamionowe wyjścia Mierzone na końcu kabla DC 24V
• 2.2 Prąd wyjściowy W trybie stałego napięcia 0A do 7.5A
• 2.3 Zakres napięcia wyjściowego 0A do 7.5A na końcu kabla DC 24V±5%
• 2.4 Szum i pulsacje napięcia wyjściowego: (0.1uF kondensator ceramiczny i 47uF kondensator aluminiowy równoległe na końcu kabla wyjściowego)
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 Napięcie przestrojenia wyjściowego/ Niedobór: 100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 Czas opóźnienia włączania: 100Vac/240Vac, 0A~7.5A  <3s.></3s.>
• 2.7 Czas utrzymania 100Vac/240Vac, 7.5A ≧10ms
• 2.8 Czas narastania 100Vac/240Vac, 0A~7.5A od 10% do 90% Vo ≦100ms

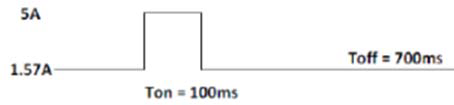

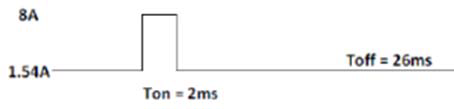

• 2.9 Dynamiczna zmiana obciążenia: prędkość zmiany: 20mA/us Vo:24V±10%




.



Typ gniazda AC:

• Typ gniazda C6

Kabel DC:

• TYPU: UL 11352 16AWG
• DŁUGOŚĆ: 1800 mm

Wymiary złącza DC:

• Nazwa modelu: ADP-180WB BA
• Typ wtyku: JEITA RC-5320A TYP B KLASA NAPIĘCIA 5: 6.5x1.4x9.5
