Artykuł ten zawiera informacje o E167926 – Billion Power Brick, 24V 180W (BS180-240750MBXE0A1)

Tego zasilacza sprzedawany jest w zestawie Elo Power Brick: E845269 i jest używany w systemach Elo I-Series 3 z Intel, E-Series 3 oraz EloPOS.

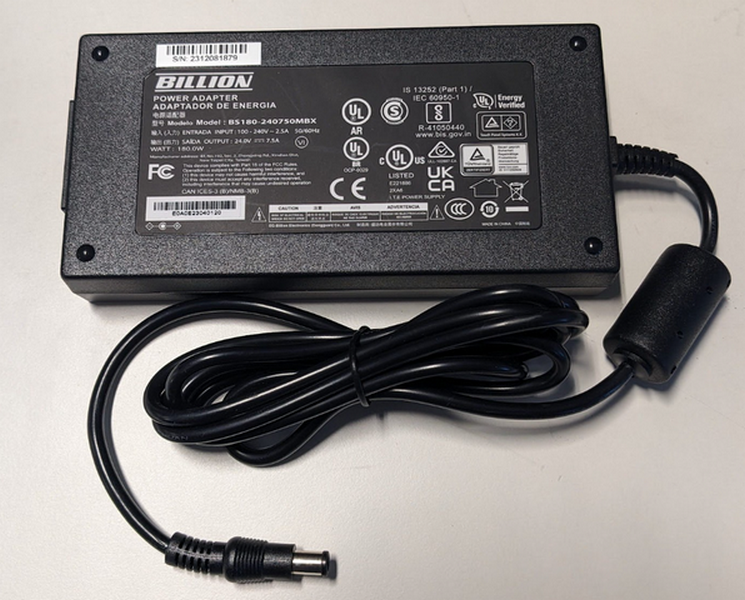

Zdjęcia:

Rysunek:

Etykieta:

Specyfikacje:

Wymiary i konfiguracja

• Waga: 396g
• Pin wejściowy: Desktop 3PIN / C6
• Wymiary: 152.3 × 75.6 × 26.4 mm
• Wyjściowy złącze: Ø 6.5 × 4.3 × 1.4 mm (pin centralny) × 9.5 mm, 180°
• Kolor jednostki: Czarny
• Polaryzacja: Środek "+"
• Ocena plastiku: 94V-0
• Kabel: UL11352/1866, 16AWG/1C, Długość: 1.8M
• Rdzeń EMI: 14.2 × 28.5 × 6.35 mm

Wymagania wejściowe

• Napięcie wejściowe

  • Zasięg pracy: 100.0 - 240.0 VAC
  • Zasięg projektowani: 90.0 - 264.0 VAC

• Częstotliwość linii wejściowej

  • Zasięg pracy: 50.0 - 60.0 Hz
  • Zasięg projektowani: 47.0 - 63.0 Hz

• Prąd wejściowy

  • Maksymalny prąd wejściowy mierzy się przy pełnym obciążeniu (2.5 A) w warunkach napięcia 100.0 VAC.

• Prąd rozruchowy

  • <29% 230="230" i²t="I²T" bezpiecznik="Fuse" &="&" bd,="BD," w="with" mniej="less" pod="under" vac="VAC" warunki="conditions"></29%>
  • Prąd rozruchowy przy pełnym obciążeniu, 25°C ≤120A/8.3ms

• Zużycie energii

  • Zużycie zasilacza wynosi mniej niż 0.21 watów przy nominalnym napięciu wejściowym 115.0/230.0 VAC.

• Sprawność

  • Musisz zapewnić średnią sprawność, gdy mierzona jest przy 25%, 50%, 75% i 100% obciążeniu w warunkach 115.0/230.0 VAC (60/50Hz) po 30-minutowym okresie testowym.

Napięcie wyjściowe

• Napięcie wyjściowe DC: 24.0V
• Zakres regulacji napięcia: 22.8V - 25.2V
• Obciążenie (A):
  • Minimum: 0.0A
  • Maksimum: 7.5A
  • Szczyt: 20A
