Artykuł ten zawiera specyfikacje dla Elo P/N: E336671, Delta ADP-60KD BS, 12V/60W Zasilacz.
1. Elektryczne
1.1 Charakterystyka wejściowa
Napięcie nominalne: 100–240 Vac
Zakres napięcia wejściowego: 90–264 Vac
Częstotliwość znamionowa: 50 Hz lub 60 Hz, jedna faza
Zakres częstotliwości: 47–63 Hz
Prąd wejściowy: 1.7A max przy 90 Vac
Prąd rozruchowy (zimny start): Ograniczony do 22% marginesu ratingu bezpiecznika wejściowego I²t
Sprawność (rozgrzewanie):
• Minimum 84% przy napięciu wejściowym nominalnym, maksymalne obciążenie (mierzone na końcu kabla DC)
• Sprawność w trybie aktywnym: średnia sprawność 88% przy 25%, 50%, 75% i 100% obciążeniu (115 Vac & 230 Vac po 30 minutach rozgrzewania)
Zużycie energii przy małym obciążeniu: Mierzone przy 115 Vac/60 Hz i 230 Vac/50 Hz
1.2 Charakterystyka wyjściowa
Napięcie znamionowe: 12V
Zakres napięcia: 11.4V–12.6V przy obciążeniu 0–5A
Prąd: 0–5A w określonym zakresie
Składowa zmienna i hałas: ≤380 mV szczyt-szczyt
• Mierzone z pasmem oscyloskopu 20 MHz
• Kondensator HF 0.1 µF + kondensator elektrolityczny 10 µF na zaciskach wyjściowych
• Na końcu kabla DC
Opóźnienie włączenia: <5 sekund przy napięciu wejściowym 90 Vac
czas podtrzymania: ≥10 ms przy 115 Vac i 80% maksymalne obciążenie
Czas narastania: <100 ms (10%–90% napięcia wyjściowego) przy nominalnej linii & maksymalnym obciążeniu
Reakcja na zmiany obciążenia: W obrębie regulacji dla kroków obciążenia 0–50% i 50–100% przy 1.0A/µs, 1Hz–5kHz
Przebicie: <14V
Ochrona:
• Nadnapięcie: Zatrzymanie >18V, resetowanie przez cykl AC
• Nadprąd: Zatrzymanie <8A, resetowanie przez cykl AC
• Przebicie: Zatrzymanie, resetowanie przez cykl AC
• Przegrzanie: Wyłączenie ≥95°C, resetowanie przez cykl AC
Obciążenie pojemnościowe: Może wytrzymać obciążenie 1000 µF bez wyłączenia
2. Środowiskowe
2.1 Temperatura
Praca: 10°C do +40°C (pełne obciążenie)
Przechowywanie/Wysyłka: -20°C do +85°C
2.2 Wilgotność
Praca: 8%–95% RH, bez kondensacji
Przechowywanie/Wysyłka: 5%–95% RH, bez kondensacji
2.3 Odporność
Impuls piorunowy (IEC-61000-4-5 Poziom 3):
• L-N: 4 kV / 1.2*50µs, 5 razy – Brak uszkodzeń
• L-FG: 6 kV / 1.2*50µs, 5 razy – Brak uszkodzeń
EFT (IEC-61000-4-4 / EN 61000-4-4): Poziom 2 (1 kV) – Brak uszkodzeń
2.4 Wyładowanie elektrostatyczne (ESD)
±12 kV wyładowanie w powietrzu – Brak uszkodzeń
±8 kV wyładowanie kontaktowe – Brak uszkodzeń
2.5 Bezpieczeństwo i elektryczność
Odporność dielektryczna: 3000 Vdc przez 1s (odcięcie przy 10 mA)
Prąd upływu: <100 µA przy 250 Vac/50 Hz
Oporność izolacji: ≥20 MΩ przy 500 Vdc / 10 mA przez 1 min
2.6 Zgodność i żywotność
Zgodność EMI: CISPR 22 Klasa B, VCCI Klasa B, FCC
MTBF: 100,000 godzin (25°C, maksymalne obciążenie, normalne napięcie)
Wzrost temperatury obudowy: ≤45°C przy 60W, 25°C otoczenie, 100 Vac/60 Hz, 5A obciążenie
Żywotność kondensatora: ≥30,000 godzin przy pełnym obciążeniu, 25°C, 100 Vac/60 Hz & 240 Vac/50 Hz
3. Mechaniczne
Wymiary: 120.0 × 52.5 × 32.5 mm
Kolor: Czarny
Typ gniazda AC: Gniazdo C14
Złącze DC: OD = 5.5 mm, ID = 2.5 mm, Długość = 11.0 mm

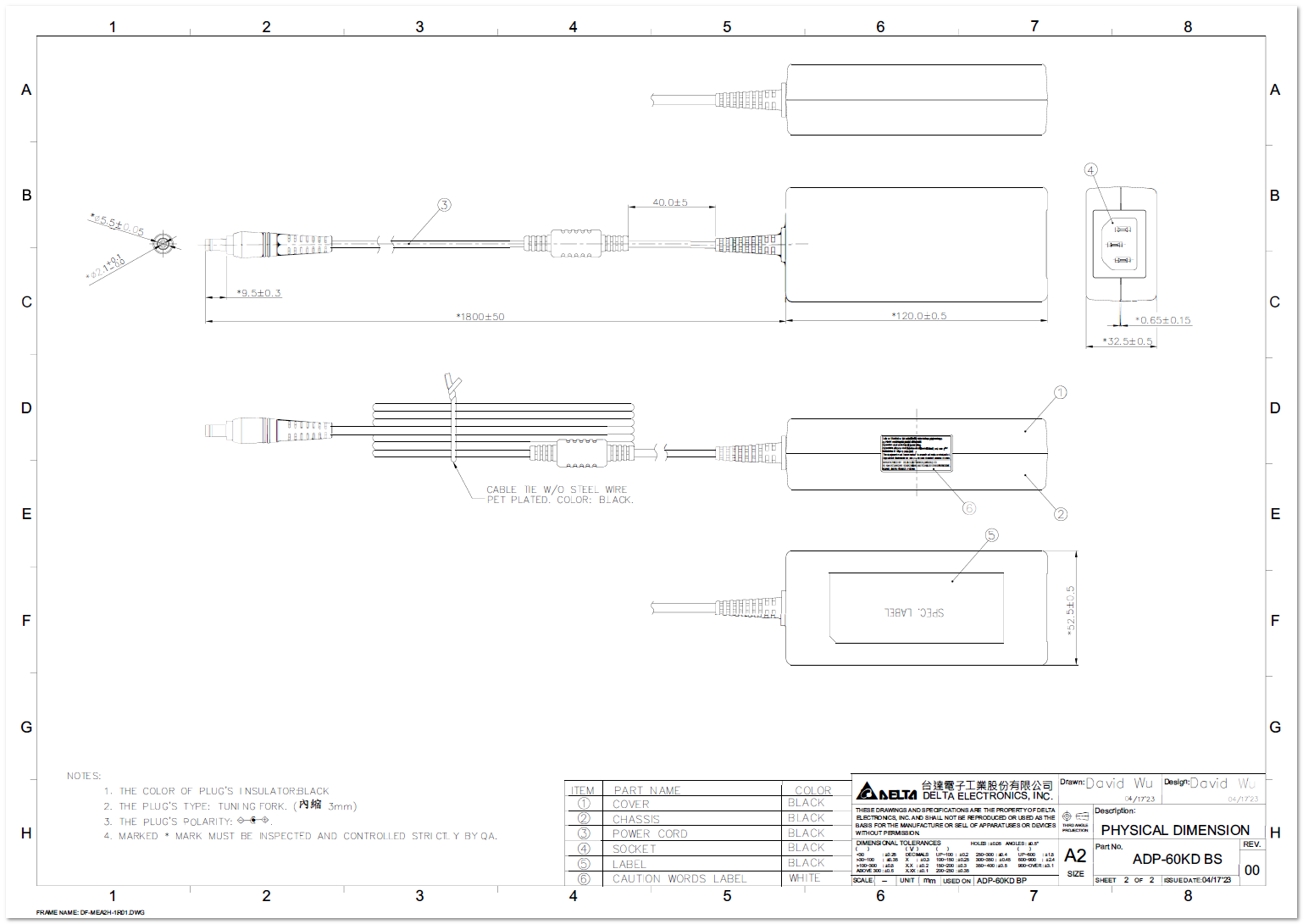

Rysunek:
