Este artigo explica como atualizar o firmware do touchscreen ET6553L

Por favor, siga os passos abaixo para atualizar o firmware nos touchscreens ET6553L:

Veja a ferramenta de atualização e o arquivo de firmware relacionados anexados

Este documento descreve o processo para atualizar o firmware do controlador de toque no ET6553L usando a ferramenta de software eGalax, MP600674.

Algumas unidades podem apresentar linhas quebradas ao desenhar ou arrastar na tela. O problema pode ser intermitente e difícil de reproduzir durante os testes. Para remediar, todas as unidades com firmware de controlador de revisão mais antiga, versão 07_T1, devem ser atualizadas para a revisão atual 09 ou posterior.

 1.    Ferramentas:

1.    PC com Windows OS (Windows 7/ Windows 10)

2.    Cabo USB Tipo A para B

3.    Arquivo de Firmware do Controlador de Toque - E131176 S/W, ARQUIVO PCFG, CTR-8351XX, ET6553L.(PCFG0056_v09.82HM100)

4.    Ferramenta de carregamento de firmware - MP600674 FERRAMENTA DE TESTE, CONTROLADOR DE TOQUE PCAP, CTR-8351XX, PARA E555516 ET6553L (ferramenta de software EGALAX)

5.    Pen drive USB (opcional)

2.     Procedimento de atualização:

1.    Coloque a pasta MP600674 (ferramenta de software EGALAX) no computador de teste

2.    Conecte o PC ao monitor (via USB; o dispositivo deve estar ligado)

3.     Abra a pasta chamada Test Tool_PCFG0056v09

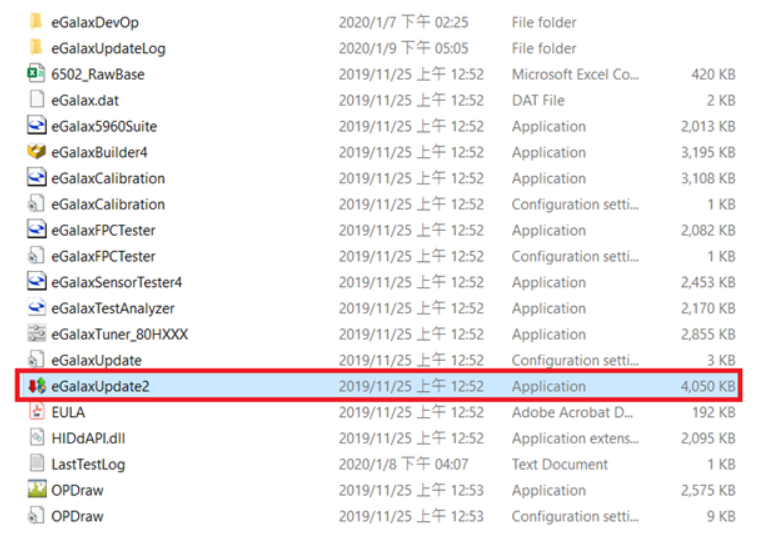

d. Clique duas vezes em "eGalaxUpdate2.exe" para iniciar o processo de atualização.

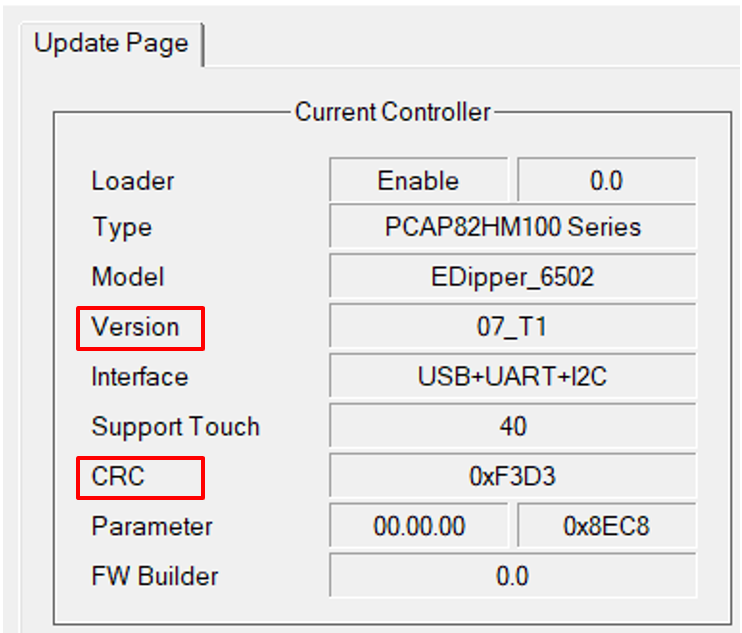

Verifique a versão do controlador 07_T1 e que o CRC é 0xF3D3.


e. Verifique a versão do controlador 07_T1 e que o CRC é 0xF3D3.

1.    Se sim, prossiga para o próximo passo

2.    Se a versão é 09 e o CRC 05x59A7, o FW não precisa ser atualizado. A unidade pode ser retornada à embalagem.

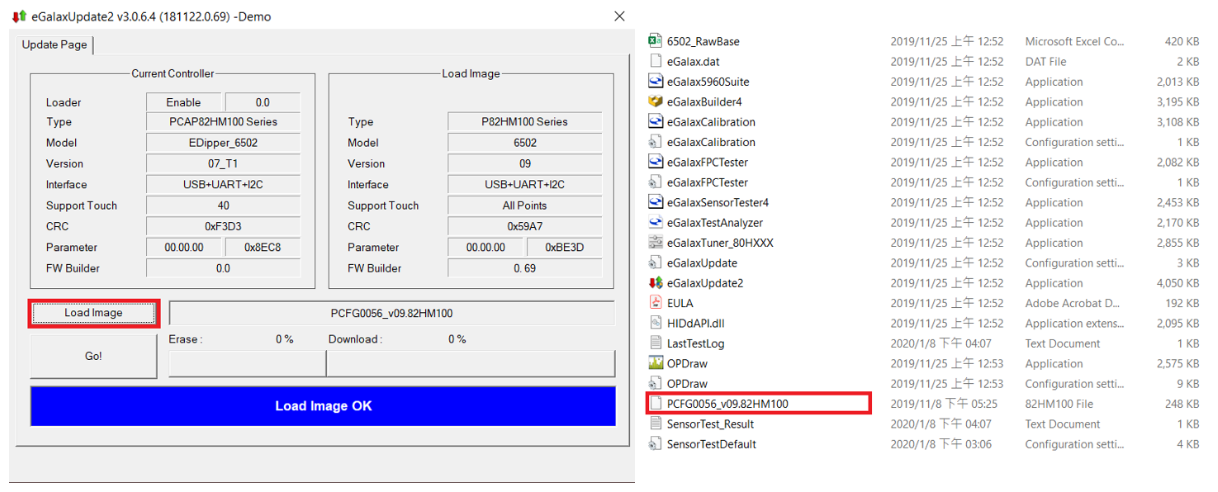

f. Clique em carregar imagem, em seguida, selecione o arquivo de firmware PCFG0056_v09.82HM100. Verifique se a carga da imagem está OK.

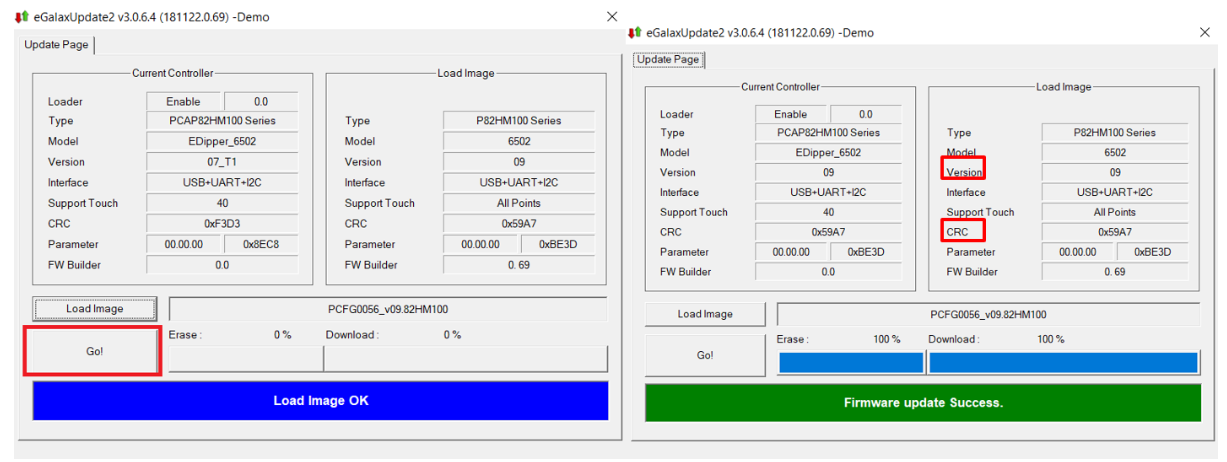

g. Clique em Go!

1.    O programa exibirá uma série de telas. Quando completo, verifique o seguinte:

1.    Atualização de firmware bem-sucedida, versão (09) e CRC (05x59A7)

2.    Se for bem-sucedido, feche o programa e prossiga para o passo H

3.    Se o carregamento não for bem-sucedido, repita os passos E-G

h. Ciclo de energia da unidade e realize testes padrão de função de toque. Se passar, desligue a unidade e reembale.
