Como Atualizar o BIOS do Sistema & o Firmware do Intel ME no Elo Backpack com Intel®

Público: Público / Clientes da Elo, Administradores de TI, Técnicos de Campo & Integradores

Tipo de Artigo: Programação de Firmware, Manutenção da Placa-Mãe & Procedimento de Flashing do BIOS

⚠️ Aviso Importante sobre Firmware:

Em condições normais de operação, uma atualização do BIOS não é necessária a menos que recomendada pelo Suporte Técnico da Elo para resolver uma anomalia específica de hardware ou habilitar recursos recém-lançados.

Regra Crítica: Assegure alimentação AC ininterrupta durante o processo de atualização. Não desligue, reinicie ou desconecte a unidade enquanto a programação do firmware estiver em andamento, pois isso pode causar corrupção permanente da EEPROM.

Este artigo fornece instruções passo a passo para atualizar o BIOS do Sistema e o firmware do Intel® Management Engine (ME) no Elo Backpack® com Intel (arquitetura Windows/Intel) usando a ferramenta AMI Firmware Update (AFUWIN) baseada no Windows.

Pré-requisitos & Download do Firmware

Baixe o pacote específico de firmware BIOS/ME verificado para seu modelo de Elo Backpack no portal oficial:

👉 Repositório Oficial de Firmware:
Portal de Download do Firmware do Elo Backpack com Intel

Componente	Detalhes
Utilitário de Flash	Utilitário de Atualização de Firmware AMI para Windows (`AfuWin64.zip`)
Arquivo de Imagem do Firmware	Arquivo binário de BIOS certificado pela Elo (por exemplo, `B245.20A` ou mais recente)
Ambiente Operacional	Windows 10 / Windows 11 com privilégios de Administrador

Procedimento Passo a Passo para Atualização do BIOS & ME

Fase 1: Habilitar Re-Flash do Firmware Intel ME na Configuração do BIOS

Conecte um teclado USB, ligue o Elo Backpack com Intel e pressione repetidamente a tecla Del durante a inicialização para acessar a ferramenta de Configuração do BIOS.
Navegue até o seguinte caminho:
Avançado > Configuração do PCH-FW > Configuração da Atualização do Firmware

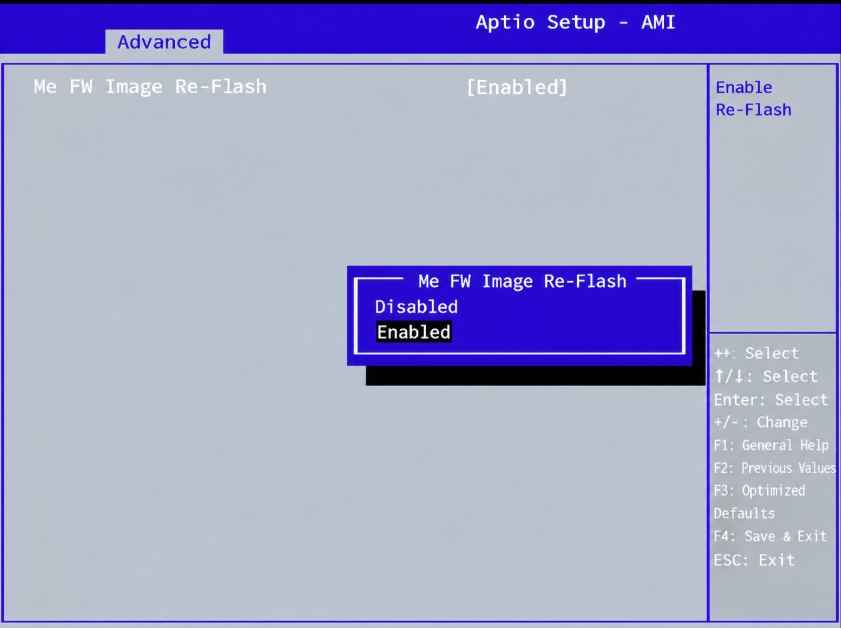

Localize a configuração Me FW Image Re-Flash e altere para [Habilitar]:
Navegue até a aba Salvar & Sair, selecione Salvar Alterações e Reiniciar e permita que o sistema reinicie no Windows.

Fase 2: Executar Programação do Firmware no Windows

Extraia o arquivo do utilitário AfuWin64.zip para seu disco local (por exemplo, C:\BIOS_Update\).
Copie o novo arquivo binário do firmware BIOS (por exemplo, B245.20A) diretamente para a mesma pasta que o AFUWINx64.exe.
Abra o Prompt de Comando como Administrador:
- Clique no menu Iniciar do Windows, digite cmd, clique com o botão direito em Prompt de Comando e selecione Executar como administrador.
Altere o diretório (cd) para a pasta do seu utilitário de flash:

cd C:\BIOS_Update
Execute o comando de flash (substitua B245.20A pelo nome real do seu arquivo de firmware se for diferente):

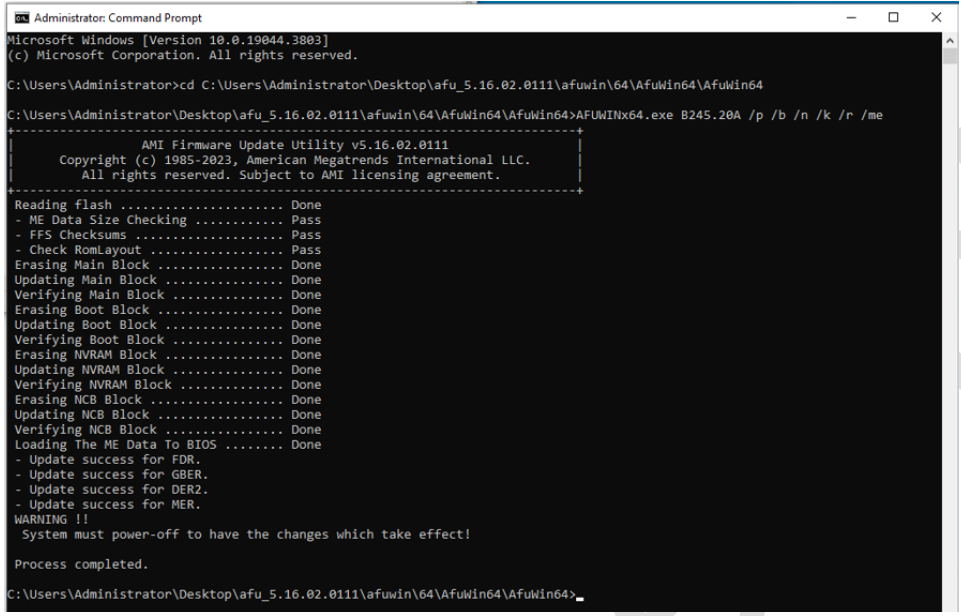

AFUWINx64.exe B245.20A /p /b /n /k /r /me

(Descrição dos Parâmetros: /p programa o BIOS principal, /b programa o bloco de inicialização, /n programa o NVRAM, /k programa blocos não críticos, /r preserva UUID/chaves do SMBIOS, /me programa a região Intel ME.)

Fase 3: Reinicialização do Sistema & Verificação da Versão

Uma vez que a utilidade exiba um status de conclusão bem-sucedida, reinicie o sistema. O sistema realizará um ciclo de inicialização secundário automatizado durante a reinicialização para aplicar o firmware ME.
Durante a reinicialização, pressione Del para acessar o menu de configuração do BIOS.
Na aba Principal e Avançado, verifique se a Versão do BIOS e a Versão do Firmware ME refletem os novos números de versão instalados.

✔ Recomendação pós-atualização: Navegue até Salvar & Sair > Restaurar Padrões (F9), selecione Salvar Alterações e Reiniciar e reconfigure quaisquer prioridades de dispositivos de inicialização personalizadas ou opções de energia de periféricos necessárias para sua implementação.
