Este artigo fornece etapas para orientar um monitor Elo em modo retrato

Uma pergunta comum é: "Posso orientar meu monitor touch Elo em modo retrato em vez de paisagem?"

Resposta: Sim, veja abaixo mais detalhes.

Rotação de Vídeo
Os monitores touch são considerados "dispositivos escravos", o que significa que respondem a comandos enviados de outro dispositivo, como um computador, laptop, tablet ou outro controlador. O monitor touch não possui capacidades integradas para girar o vídeo. Isso não pode ser realizado através do menu de exibição na tela (OSD) (consulte o final deste artigo para obter informações sobre OSD).

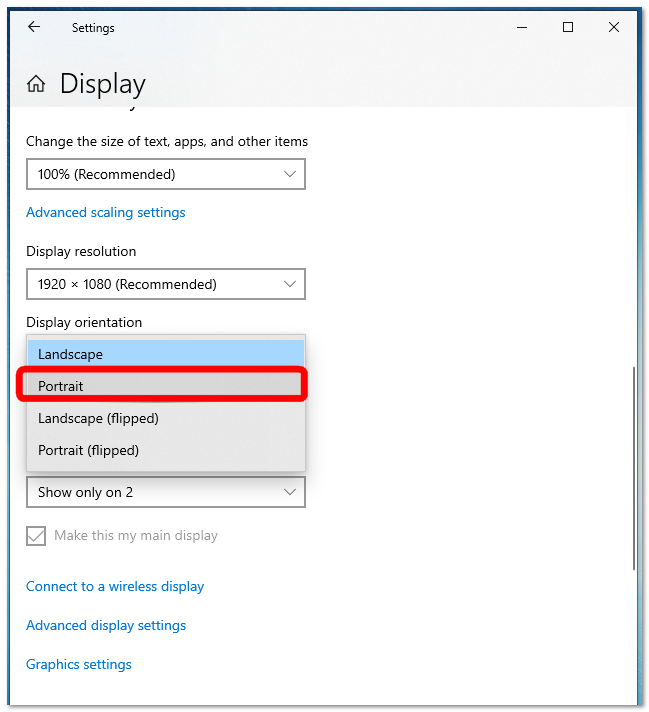

Para que o monitor touch seja colocado em modo retrato, você deve configurar a placa gráfica do seu computador para emitir em modo retrato. Na maioria dos sistemas Windows, você deve ir para Iniciar Configurações Sistema Exibição e escolher entre retrato ou paisagem em uma lista suspensa. Se você estiver usando um sistema operacional diferente, como Linux, Mac ou Android, consulte as instruções do fabricante do seu computador sobre como girar o vídeo.

• Depois de colocar o monitor touch em modo retrato, pode ser necessário realinhar a tela sensível ao toque para que ela responda corretamente.

Montagem de Monitor de Desktop em Modo Retrato
Todos os monitores touch de proporção padrão (monitores quadrados) podem ser montados em modo retrato no suporte, pois esses monitores têm uma dimensão quadrada.

Em monitores de desktop widescreen, pode não ser possível montar em modo retrato no suporte de mesa devido às dimensões do monitor em conjunto com o espaço permitido entre o suporte e a mesa.

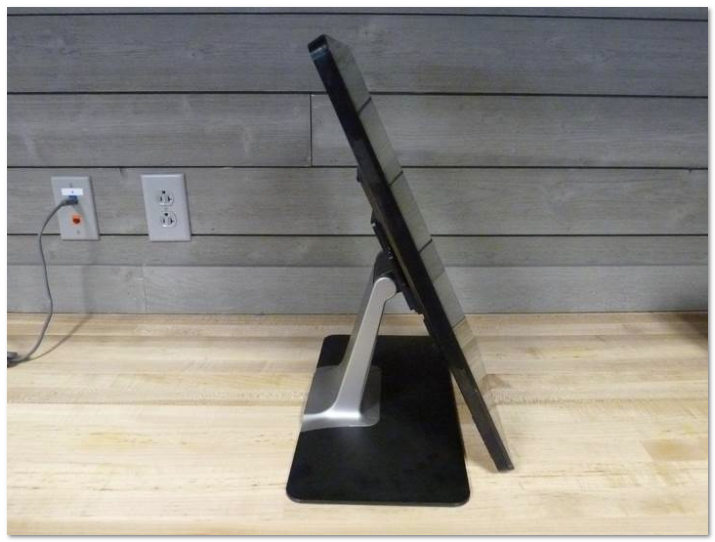

Abaixo, mostra um monitor touch widescreen 2202L montado em modo retrato no suporte de mesa. Observe a falta de movimento disponível quando montado dessa forma. A parte inferior do monitor está apoiada na mesa, não permitindo que o monitor touch seja colocado em uma posição completamente vertical.


Todos os monitores Elo estão equipados com um suporte VESA padrão na parte de trás, alguns são de 75mm, alguns de 100mm e alguns possuem ambos. O suporte VESA permite que você remova o suporte e monte o monitor em qualquer suporte compatível com VESA, ou seja: suporte de parede, suporte de braço, etc.

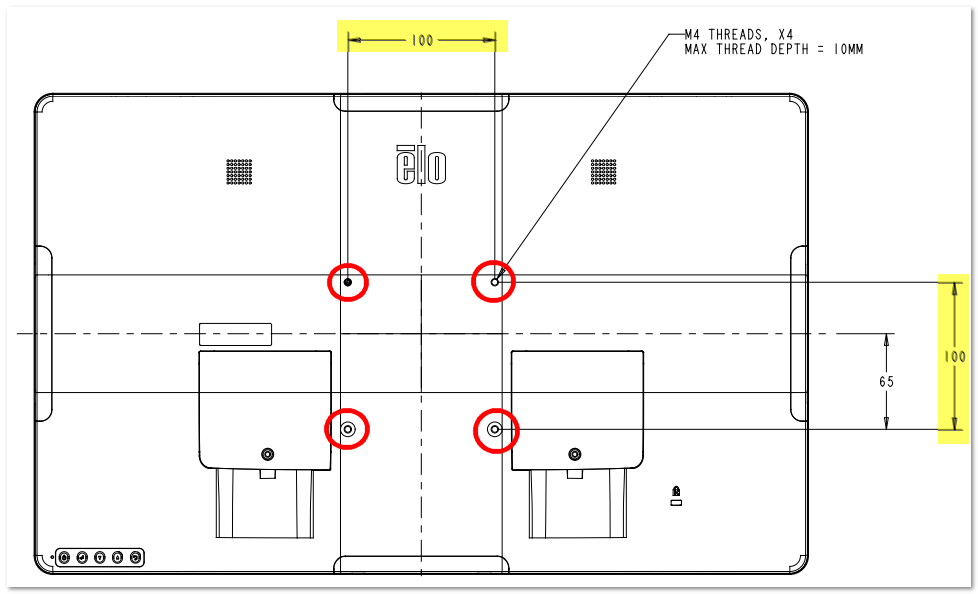

Abaixo, mostra o suporte VESA de 100mm na parte traseira de um monitor touch de desktop Elo ET2203LM.

• Sempre verifique o Manual do Usuário do seu monitor touch Elo para informações sobre montagem adequada.

Montagem de Monitor Touch de Quadro Aberto e IDS em Modo Retrato

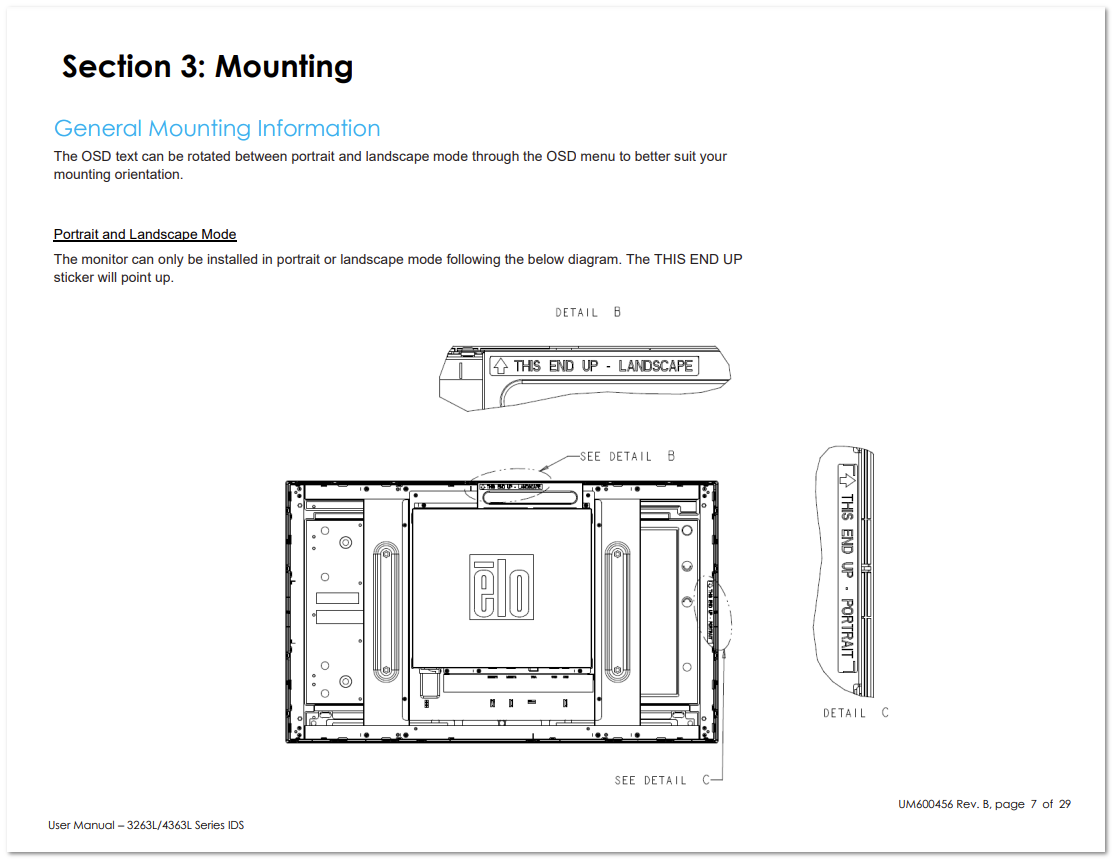

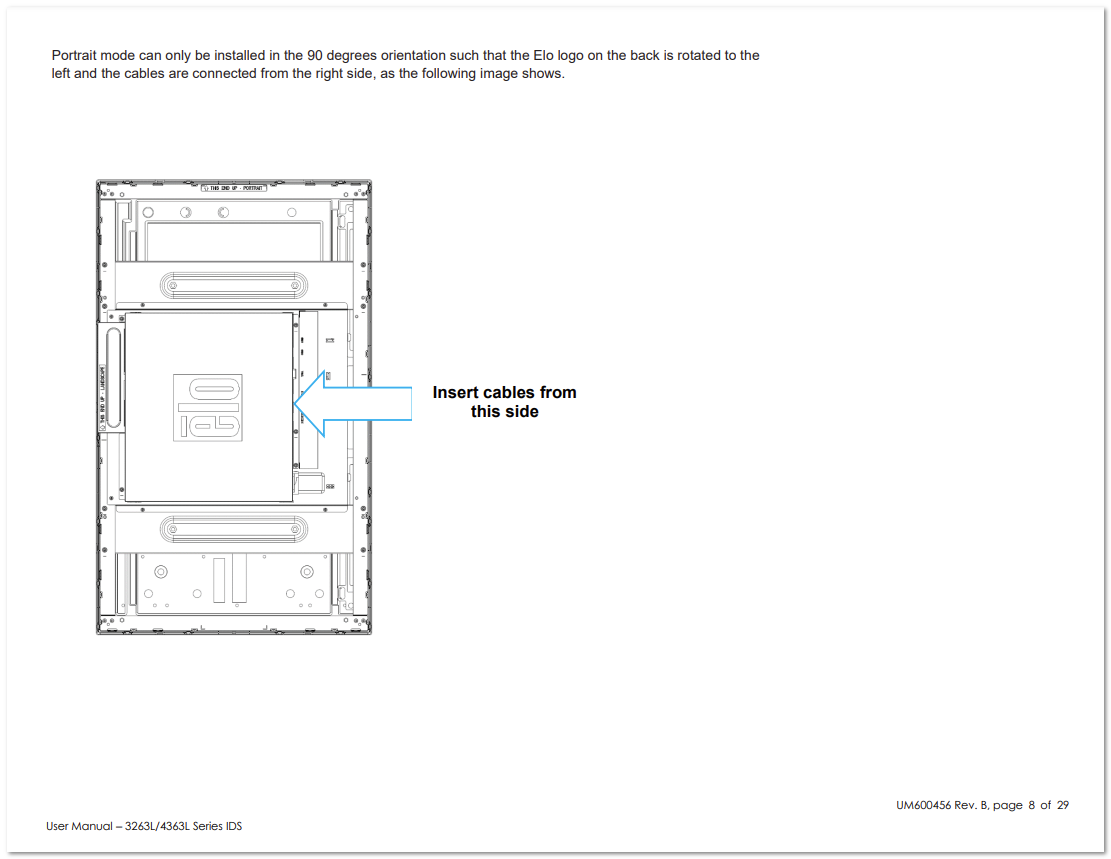

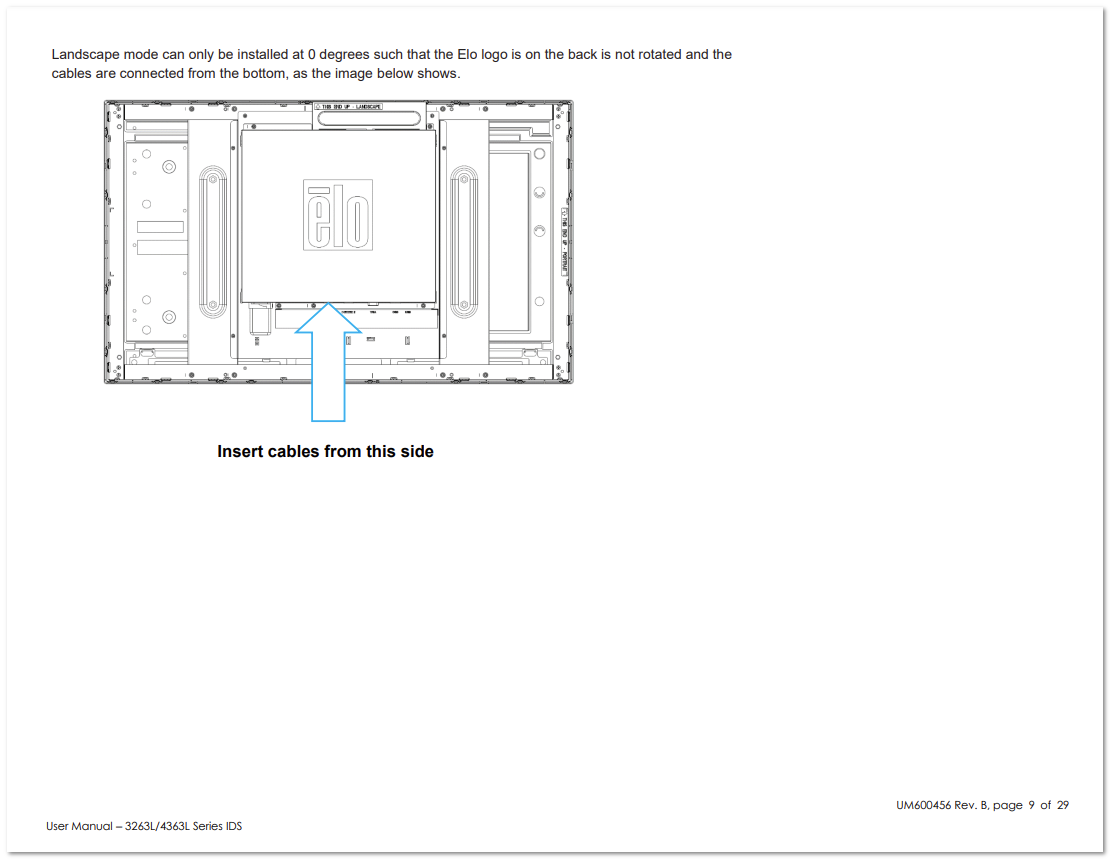

Monitores touch de quadro aberto e IDS são projetados para serem montados tanto em paisagem quanto em retrato. O Manual do Usuário do produto mostrará como orientar corretamente o monitor touch para ventilação adequada, veja abaixo um exemplo do Manual do Usuário da Série 3263L/4363L IDS:




Informações do OSD
Todos os monitores touch Elo têm um Menu de Exibição na Tela (OSD). Alguns monitores touch têm a capacidade de girar o texto do menu OSD (não o vídeo de exibição). Isso permite que você oriente o menu OSD na mesma orientação do vídeo para facilitar o uso. Veja o exemplo abaixo para o monitor touch de Quadro Aberto ET1099L:

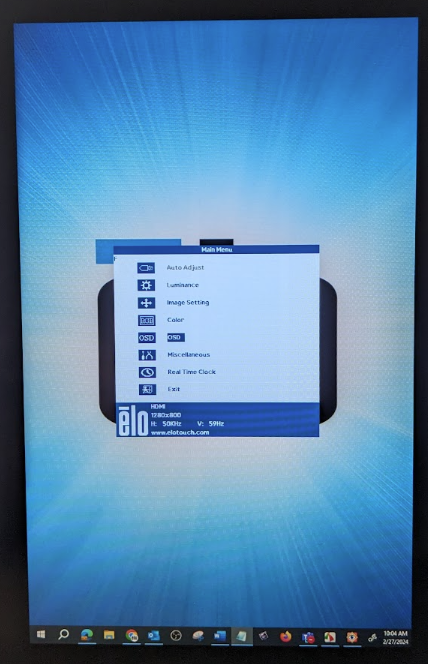

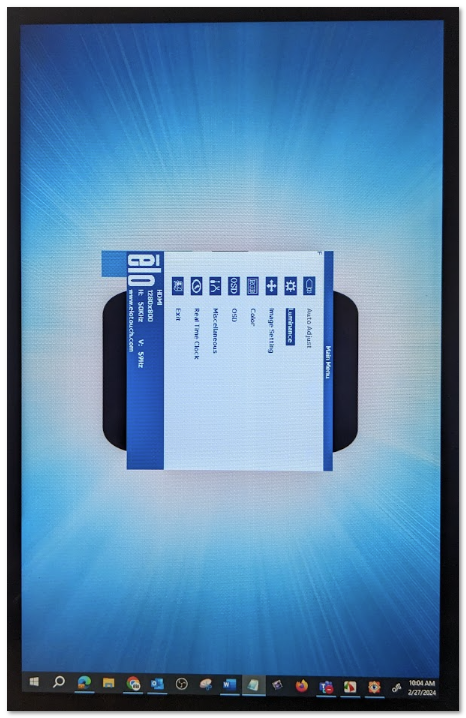

Monitor com vídeo girado para retrato, mas o menu OSD ainda está no modo paisagem padrão

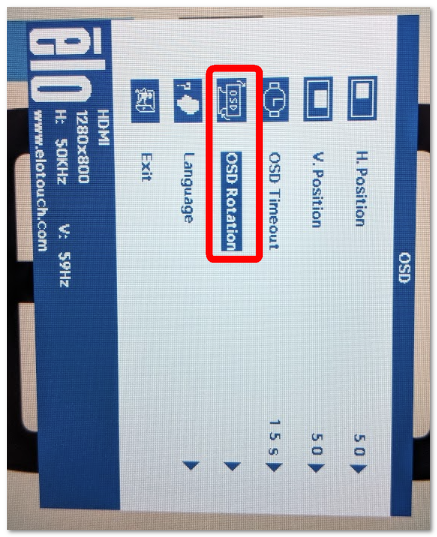

Entramos na seção OSD, depois Rotação do OSD

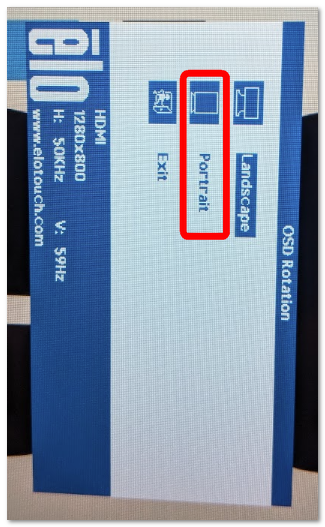

Selecionar Retrato no menu


O menu OSD agora está em modo Retrato para combinar com o vídeo
