Este artigo descreve métodos para corrigir uma imagem desalinhada em um display Elo.

Uma imagem desalinhada geralmente significa que o sinal de vídeo e a escala/posicionamento do monitor não estão alinhados. Aqui está o passo a passo para corrigir isso:

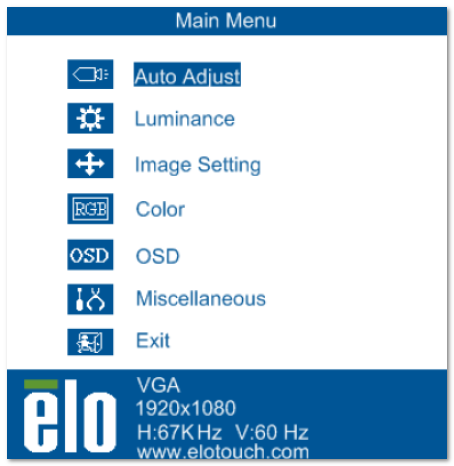

1. Tente Auto-Ajuste nos controles do Menu na Tela (OSD) (se disponível).

• Monitores Elo conectados via VGA possuem um botão “Auto” ou “Auto Ajuste” no menu OSD. Pressioná-lo centralizará a imagem automaticamente. Veja os passos neste artigo de conhecimento.

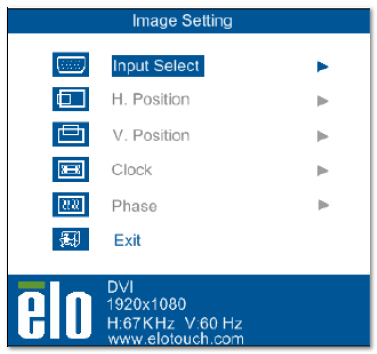

2. Tente ajustar as configurações de imagem nos controles do Menu na Tela (OSD).

• Abra o menu do monitor (geralmente pressionando o botão Menu).

• Procure por Posição/Geometria/Ajuste de Imagem.

• Ajuste Posição Horizontal e Posição Vertical até que a imagem esteja centralizada.

3. Verifique sua resolução e taxa de atualização.

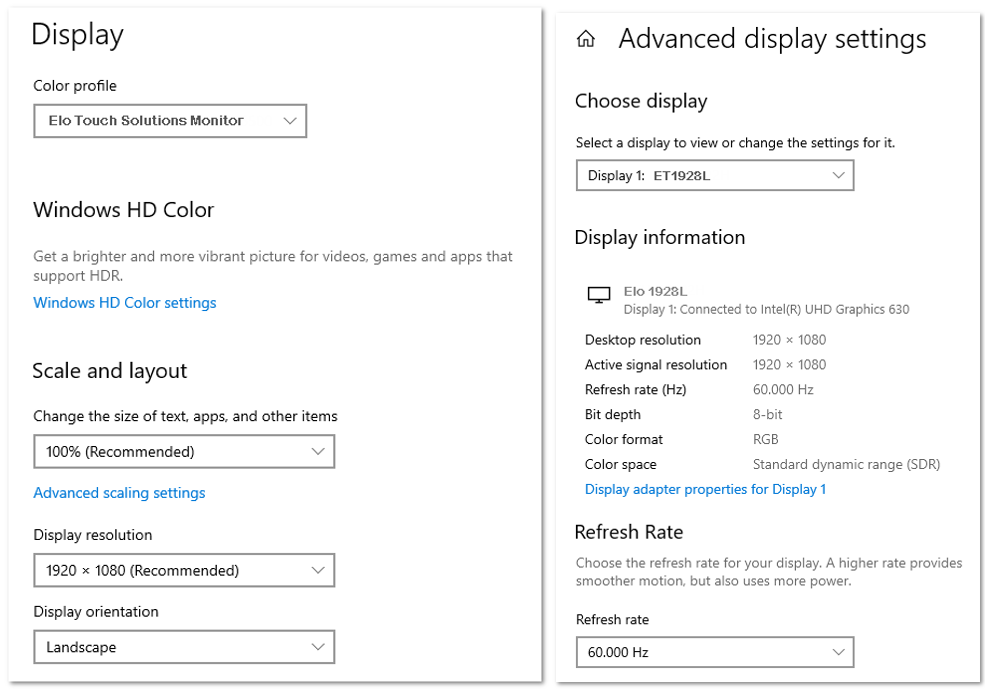

• No Windows: Clique com o botão direito na área de trabalho → Configurações de exibição → confirme que você está na resolução nativa do monitor.

• Verifique também as Configurações de exibição avançadas → Taxa de atualização. Defina-a para a taxa de atualização nominal do painel (geralmente 60Hz, às vezes mais alta).

• Uma incompatibilidade pode causar deslocamento.

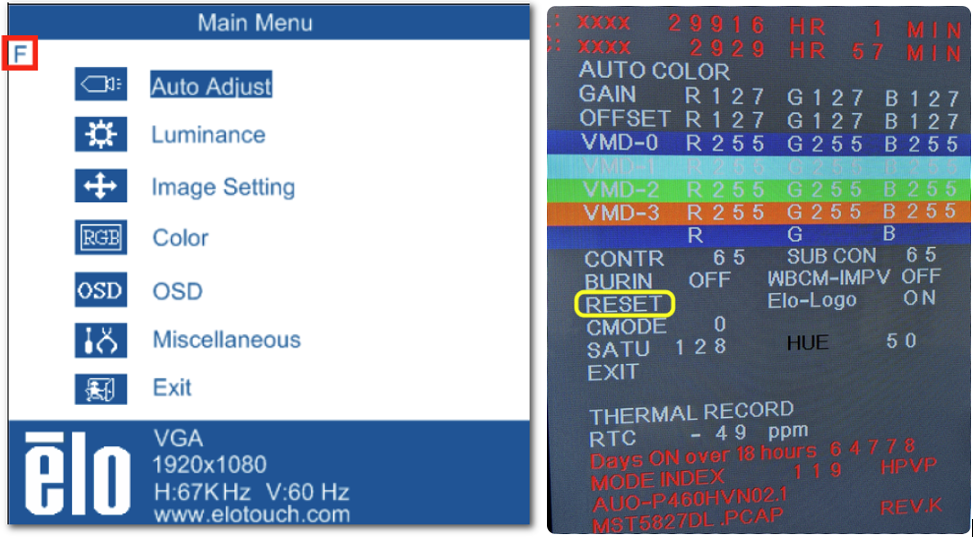

4. Redefina o monitor para as configurações de fábrica.

• No OSD, procure por Redefinir Tudo/Redefinição de Fábrica. Isso corrige qualquer posicionamento incorreto.

• Veja os passos para acessar o Menu OSD de Fábrica neste artigo.

5. Verifique a conexão do cabo.

• Certifique-se de que o cabo HDMI/DP/VGA esteja totalmente conectado. Uma conexão solta (especialmente VGA) pode causar imagens desalinhadas ou distorcidas.

6. Para VGA (analógico) especificamente:

• Imagens desalinhadas são comuns. Use Auto Ajuste ou ajuste manualmente fase/horário e posicionamento no OSD.

• Se possível, troque para HDMI ou DisplayPort para um sinal digital mais limpo.
