Este artigo explica por que as dimensões de entrada de energia do monitor diferem do tamanho do conector do adaptador.

Resposta curta: Elas são medidas dos lados diferentes da conexão (jack vs. plug) e usam diferentes pontos de referência. O jack do monitor lista seu pino central e furo de entrada, enquanto o adaptador lista o buraco interno e o cilindro externo do plugue. Eles são projetados para se encaixar.

Visão geral

• Exemplo (Elo 1504L):
  • Especificação do monitor: “DC Jack (diâmetro externo do pino de 2.0mm, diâmetro interno do cilindro de 6.4mm)”
  • Plugue do adaptador: “5.5 mm diâmetro externo × 2.1 mm buraco interno”
• Essa diferença é normal e intencional. As peças são projetadas para se encaixar com segurança.

Como as medições se relacionam

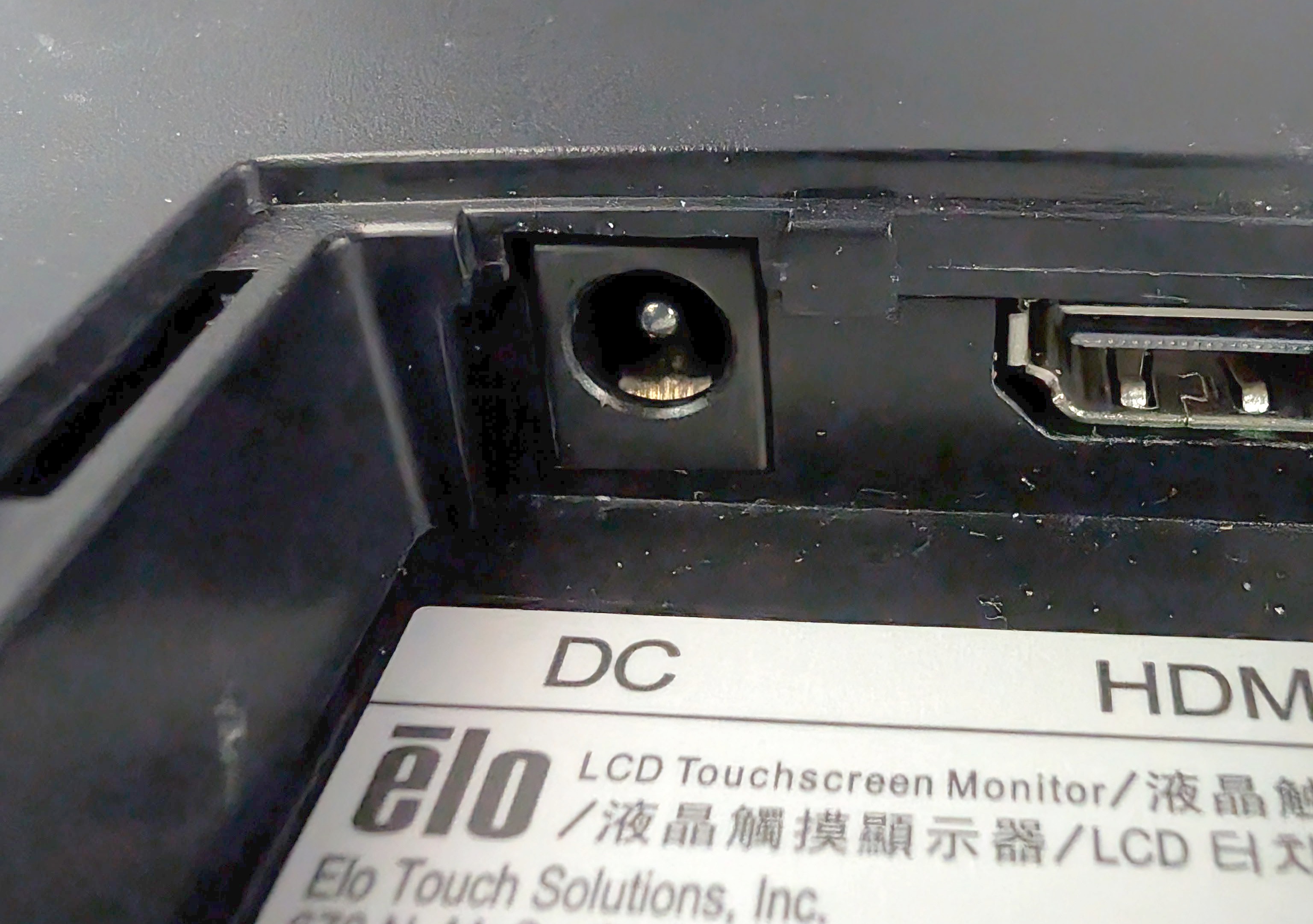

• Jack (no monitor):
  • 2.0 mm = diâmetro do pino central do jack
  • 6.4 mm = diâmetro do furo de entrada/colar (um guia, não o contato)

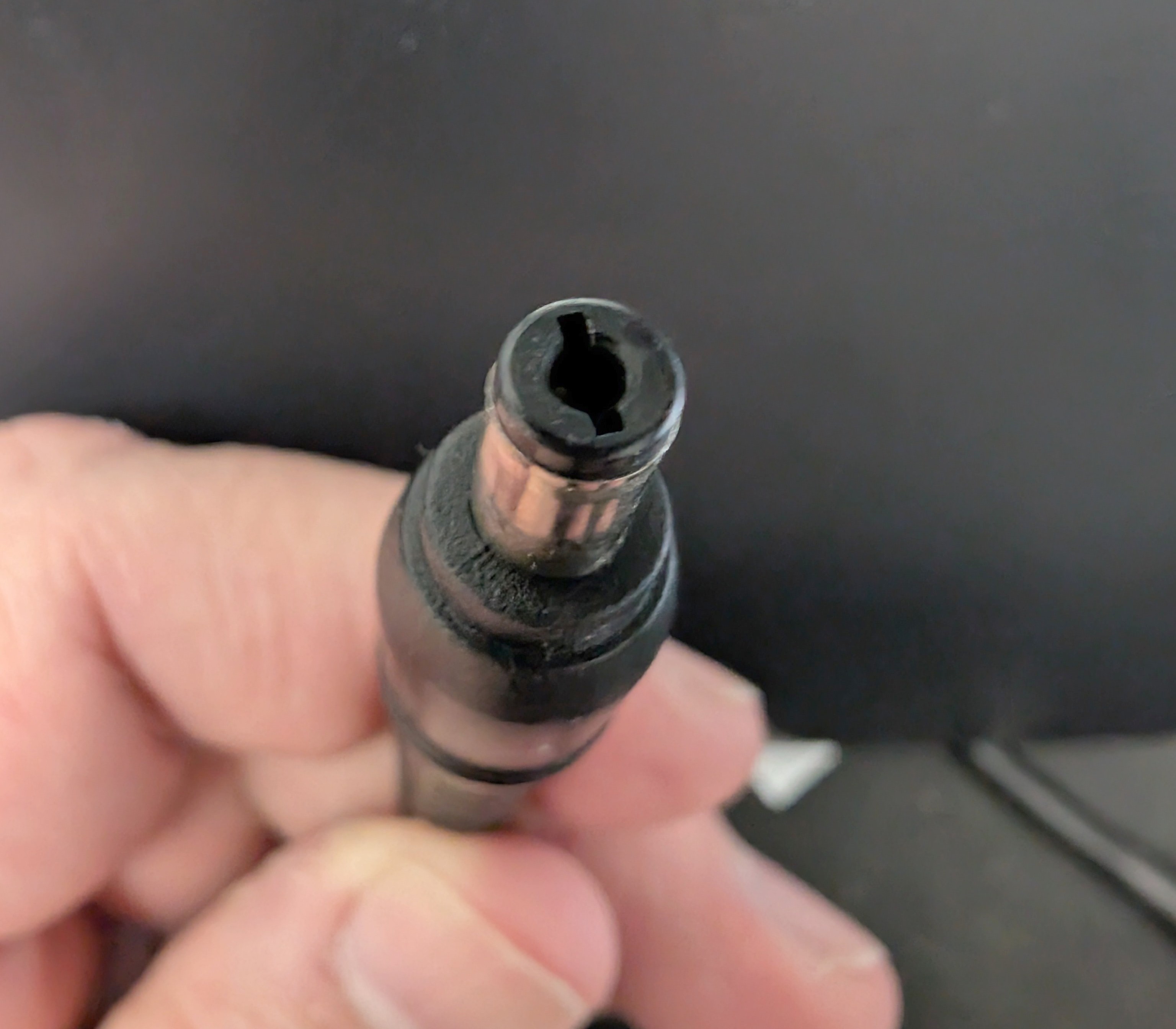

• Plugue (no adaptador):
  • 5.5 mm = diâmetro externo (OD) do cilindro do plugue
  • 2.1 mm = diâmetro interno (ID) do buraco do plugue

Pino central: 2.0 mm vs. 2.1 mm

• O pino central do jack é 2.0 mm (lado do monitor).
• O buraco interno do plugue é 2.1 mm (lado do adaptador).
• Essa diferença de 0.1 mm é um excesso intencional para que o plugue deslize facilmente enquanto os contatos de mola do jack mantêm a pressão adequada para uma conexão elétrica confiável.

“Diâmetro interno do cilindro de 6.4 mm” (lado do jack)

• O valor de 6.4 mm é o furo de entrada/frente do jack, não o tamanho do contato elétrico.
• Dentro do jack, os contatos de mola são dimensionados para prender um cilindro de plugue de 5.5 mm.
• O furo maior de 6.4 mm fornece folga de inserção e tolerância para que o plugue de 5.5 mm se assente totalmente e consistentemente.

Resumo de compatibilidade

• Embora os números diferem, o plugue de adaptador fornecido de 5.5 mm × 2.1 mm é totalmente compatível com um jack de pino de 2.0 mm e um furo de entrada de 6.4 mm. Esta combinação é padrão e fornece uma conexão de energia segura e correta.

Verificações de melhor prática

• Sempre verifique se a voltagem, a classificação de corrente e a polaridade (tipicamente centro positivo) correspondem às exigências do monitor antes do uso.

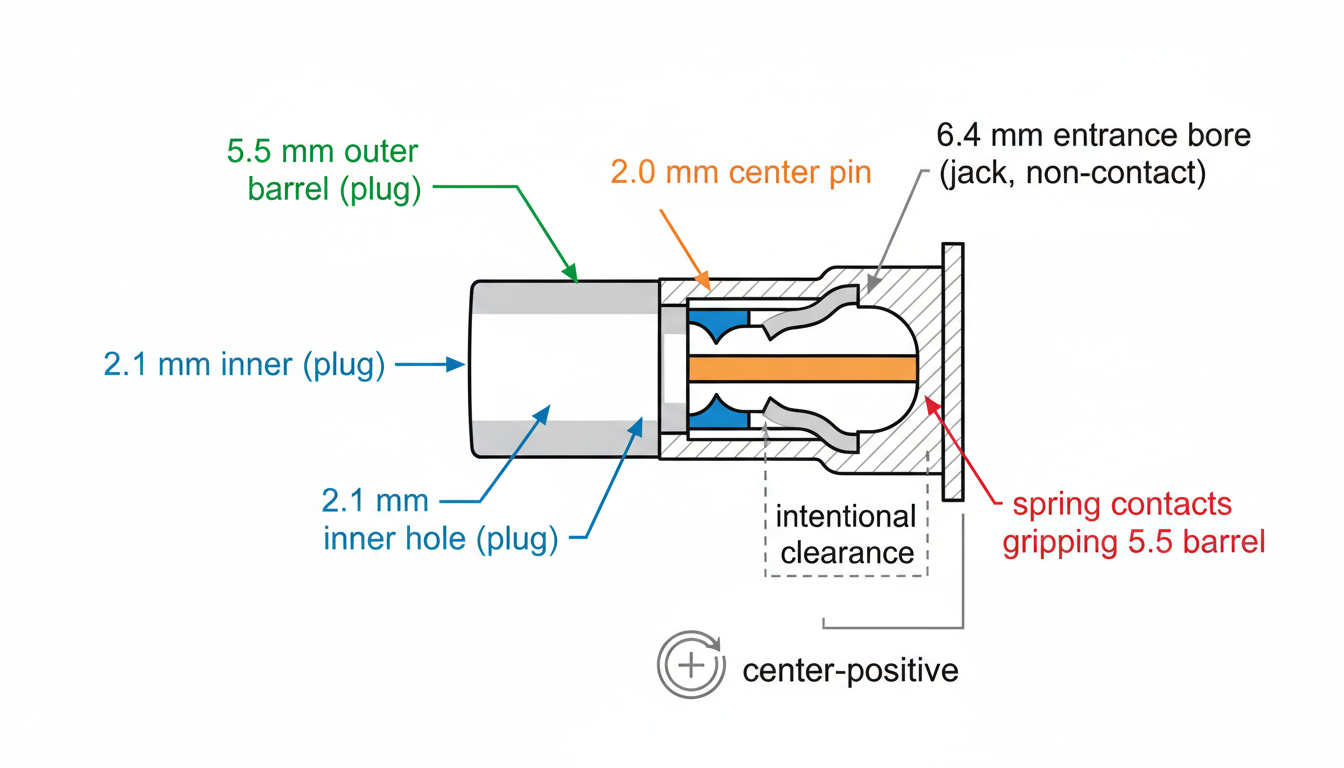

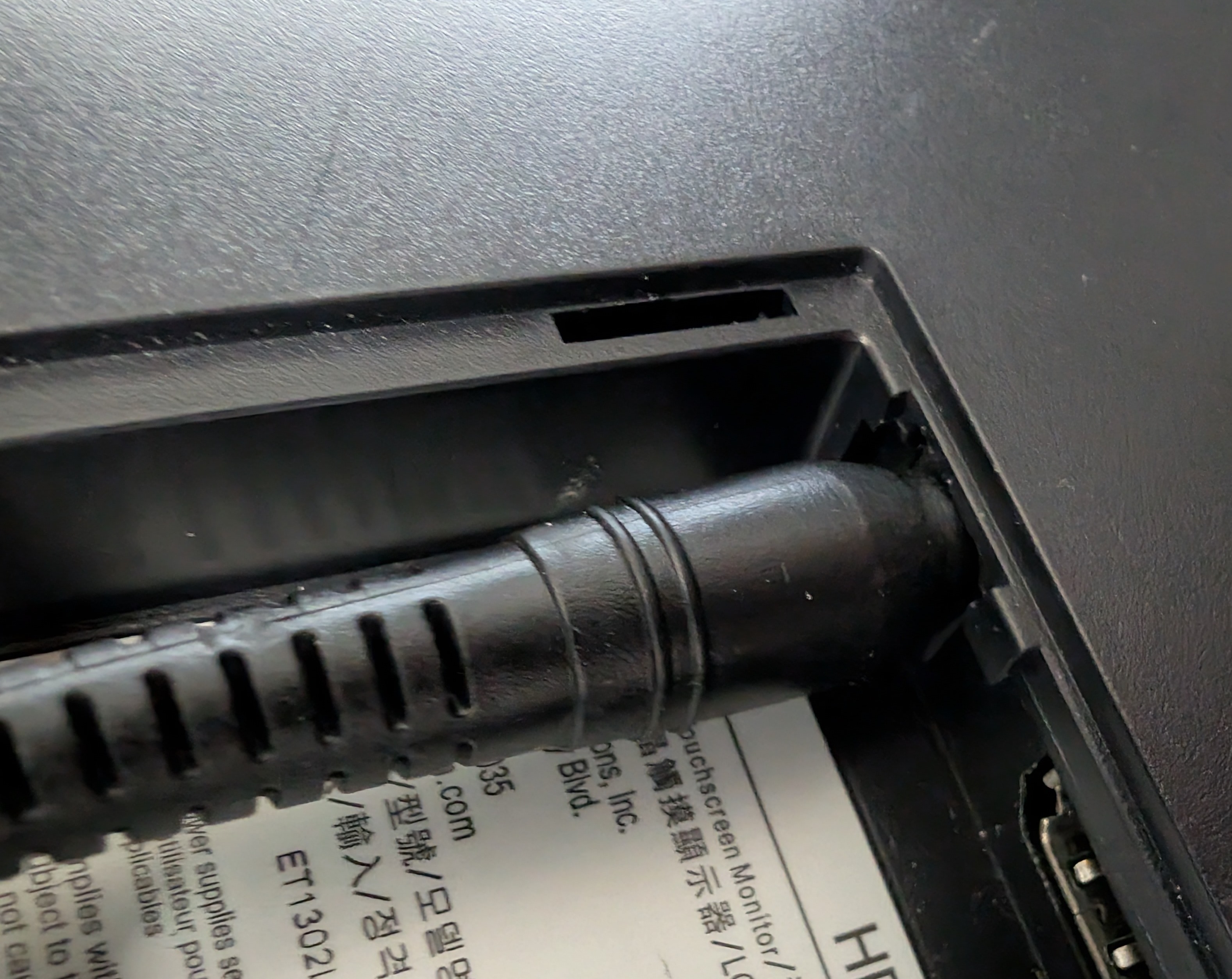

Referência visual

• Veja as fotos/diagramas abaixo para uma seção transversal colorida mostrando:
  • cilindro de plugue de 5.5 mm (contatado pelas molas do jack)
  • buraco interno do plugue de 2.1 mm sobre um pino de jack de ~2.0 mm (folga intencional)
  • furo de entrada do jack de 6.4 mm (guia não de contato)
