Статья предоставляет информацию о том, что происходит при попадании прямых солнечных лучей на ЖК-мониторы

Влияние воздействия прямых солнечных лучей на сенсорные ЖК-мониторы и методы их смягчения

Введение
Жидкие кристаллы при комнатной температуре не являются ни жидкостью, ни твердым телом. Это состояние позволяет использовать жидкие кристаллы в качестве устройства управления светом – т.е. жидкокристаллический дисплей (ЖКД). Однако на жидкие кристаллы могут негативно влиять изменения температуры, вызывая нежелательные результаты. Низкие температуры могут привести к тому, что кристалл больше переходит в твердое состояние, что, в свою очередь, снижает его чувствительность к изменениям, необходимым для правильного управления светом. В ЖК можно наблюдать это как медленное время перехода от кадра к кадру (рваное видео или запоминание предыдущего изображения). Высокие температуры приводят к тому, что жидкий кристалл становится более жидким, что также может привести к неправильной работе кристалла при управлении светом. Этот эффект можно наблюдать в ЖКД в виде снижения контрастности (потемнение) или при экстремально высоких температурах плавления кристалла, что приводит к полностью черному изображению ЖК. Воздействие прямых солнечных лучей обычно не вызывает достаточного внутреннего нагрева ЖК для достижения температурного порога плавления жидких кристаллов. Однако сенсорные мониторы имеют стеклянную защиту и воздушный барьер над ЖК. Это может создать парниковый эффект, из-за которого температура воздуха между сенсорным элементом и ЖК становится значительно выше окружающей температуры.

Профилактические меры

• Ориентация: Легчайший способ предотвратить нагрев от солнца – это, конечно, не подвергать ЖК прямым солнечным лучам. Во многих случаях простая ориентация лицевой стороны ЖК-монитора в восточно-западном направлении предотвратит парниковый эффект и потемнение ЖК.
• Завеса или тент: Если ориентацию контролировать невозможно и дизайн это позволяет, можно использовать простой навес, чтобы заблокировать прямые солнечные лучи. Навес может быть защитным навесом над головой или крышкой, которая накрывает экран и заставляет пользователя открыть или снять ее, чтобы использовать устройство.
• Выбор технологий сенсоров: Дизайн сенсора касания различается в зависимости от данной технологии. Технологии, такие как APR и SAW, основаны только на стеклянных технологиях. Резистивные и емкостные технологии имеют покрытия, которые блокируют некоторую передачу света в обоих направлениях. Теоретически, сенсоры касания с покрытиями замедлят парниковый эффект, блокируя процент входящего света и, таким образом, замедляя потемнение ЖК. Сенсоры касания, такие как инфракрасные и оптические, не имеют ограничений на подложки; таким образом, пленки, покрытия или сама подложка могут быть подстроены для блокировки дополнительного света.
• Пленки и покрытия: Пленки, предназначенные для блокировки света, могут быть применены к некоторым технологиям сенсорных экранов, чтобы замедлить парниковый эффект. APR, резистивные, емкостные, инфракрасные и оптические технологии все могут быть кандидатами на добавление пленок. Ниже приведен эксперимент, показывающий результаты трех экранов APR с различными пленками и без пленки.

Тестирование

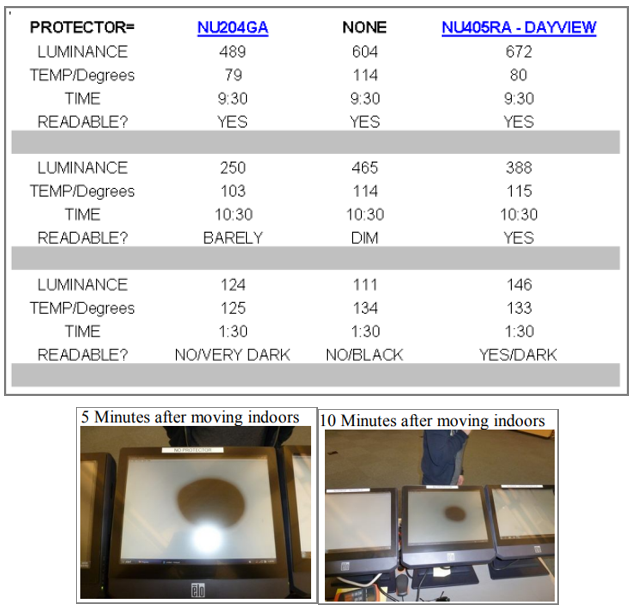

Тестирование проводилось на трех продуктах Elo ESY15B1-APR на улице под прямыми солнечными лучами в течение 4 часов. На дисплее отображался белый фон, и проводился тест на выгорание для загрузки процессора.

1. Продукт Elo с *Nushield, пленкой NU204GA Anti-Glare, выглядел очень тускло перед тестированием и был труден для чтения после 4 часов, но пиксели не расплавились.
2. После 4 часов продукт без пленки вошел в изотропное состояние и стал полностью черным, за исключением краев.
3. Продукт Elo с пленкой NU405RA DAYVUE оказался лучшим из всех трех каждый раз и был читаемым после 4 часов.

• Примечание: Продукт с пленкой NU405RA также показался более четким в нормальных условиях, чем тот, на который пленка не была нанесена, однако активировать сенсорный экран было немного сложнее с защитой, чем без нее.

•  Примечание: Начальные показания яркости продукта с пленкой NU405RA были выше, чем у контрольного образца без пленки. Это может объяснить появление более яркого экрана с нанесенной пленкой.

*Elo Touch Solutions не аффилирована с Nushield или любыми другими поставщиками пленок. Elo Touch Solutions не предоставляет никаких гарантий, подразумеваемых или выраженных, относительно продуктов или техник, описанных в данном документе. Информация была собрана и составлена исключительно для образовательных целей, и результаты могут различаться.
