В этой статье представлены чертежи и характеристики блока питания E005277
Ниже приведены характеристики и чертежи комплекта блока питания E005277.
Комплект блока питания E005277 будет включать один из следующих адаптеров:
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
Этот комплект также содержит один (1) сетевой кабель: черный, 1.8 м, вилка NA на IEC 60320-C13
Характеристики:
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
• Этот документ определяет характеристики блока питания Delta ADP-50YH или FSP FSP050-DIBAN2.
2. ОБЩЕЕ ОПИСАНИЕ
• 50W Внешний блок питания ・Уровень VI ・LPS ・Соответствие RoHS
3. ОБЩИЕ ХАРАКТЕРИСТИКИ
• Блок питания Delta
• Габариты 120mm (Д) × 52.5mm (Ш) × 32.5mm (В) или 110mm (Д) × 62.0mm (Ш) × 31.5mm (В) (без выступов и кабеля)
• Вес - примерно 284g
• Вилка - 3-pin (IEC60320-1 C14)
• Цвет - черный
• Выход - DC кабель
• Габариты 120mm (Д) × 52.5mm (Ш) × 32.5mm (В) или 110mm (Д) × 62.0mm (Ш) × 31.5mm (В) (без выступов и кабеля)
• Вес - примерно 284g
• Вилка - 3-pin (IEC60320-1 C14)
• Цвет - черный
• Выход - DC кабель
o Длина примерно 1.8m
o Провод 17AWG
o Вилка Внешний φ5.5 Внутренний φ2.1
o Провод 17AWG
o Вилка Внешний φ5.5 Внутренний φ2.1
4. ЭКОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Рабочая температура 0～40℃
• Рабочая влажность Delta: 8～95%RH (без конденсации)
• Температура хранения Delta: -20～95℃
• Влажность при хранении 10～90%RH (без конденсации) 5～95%RH (без конденсации)
• Рабочая влажность Delta: 8～95%RH (без конденсации)
• Температура хранения Delta: -20～95℃
• Влажность при хранении 10～90%RH (без конденсации) 5～95%RH (без конденсации)
5. ВХОДНЫЕ ХАРАКТЕРИСТИКИ
• Напряжение
o Номинал AC100-240V
o Рабочий диапазон AC90-264V
o Рабочий диапазон AC90-264V
• Частота
o Номинал 50 ／60Hz
o Рабочий диапазон 47-63Hz
o Рабочий диапазон 47-63Hz
• Входной ток - Delta: Макс. 1.7A
6. ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ (БЛОК ПИТАНИЯ）
• Номинальное напряжение - DC12V
• Выходной ток - Макс. 4.16A
• Пульсации напряжения - менее 300mVp-p (при нормальном входном AC питании)
• Выходной ток - Макс. 4.16A
• Пульсации напряжения - менее 300mVp-p (при нормальном входном AC питании)
7. БЕЗОПАСНОСТЬ
• Ток утечки - Delta: менее 0.60mA
• Долговечность по напряжению - 3000VAC, менее 10mA, 1сек
• Сопротивление изоляции - DC500V, больше 20MΩ, 1сек
• Другие
• Долговечность по напряжению - 3000VAC, менее 10mA, 1сек
• Сопротивление изоляции - DC500V, больше 20MΩ, 1сек
• Другие
o Функция OVP
o Функция SCP
o Функция SCP
8. НОРМЫ
• Блок питания
o Безопасность: PSE, UL, c-UL, Аргентина S-Mark, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o Электромагнитная совместимость: VCCI-B, CE, FCC, C-Tick
o Электромагнитная совместимость: VCCI-B, CE, FCC, C-Tick
9. НАДЕЖНОСТЬ
• MTBF - Delta: 100,000 часов (при 25℃）
10. ГАРАНТИЯ
• Гарантийный срок 3 года.
• Мы заменяем продукцию в гарантийный период
• Платные услуги доступны после истечения гарантийного срока.
• Безопасные услуги не доступны из-за неправильной эксплуатации в гарантийный период.
• Мы заменяем продукцию в гарантийный период
• Платные услуги доступны после истечения гарантийного срока.
• Безопасные услуги не доступны из-за неправильной эксплуатации в гарантийный период.
11. ПРЕДОСТЕРЕЖЕНИЕ И ДРУГОЕ
• Только для блока питания
• Гарантия аннулируется при модификации клиентом.
• Изменение характеристик - Эти характеристики будут обновлены без предварительного уведомления.
• Гарантия аннулируется при модификации клиентом.
• Изменение характеристик - Эти характеристики будут обновлены без предварительного уведомления.
Фотографии

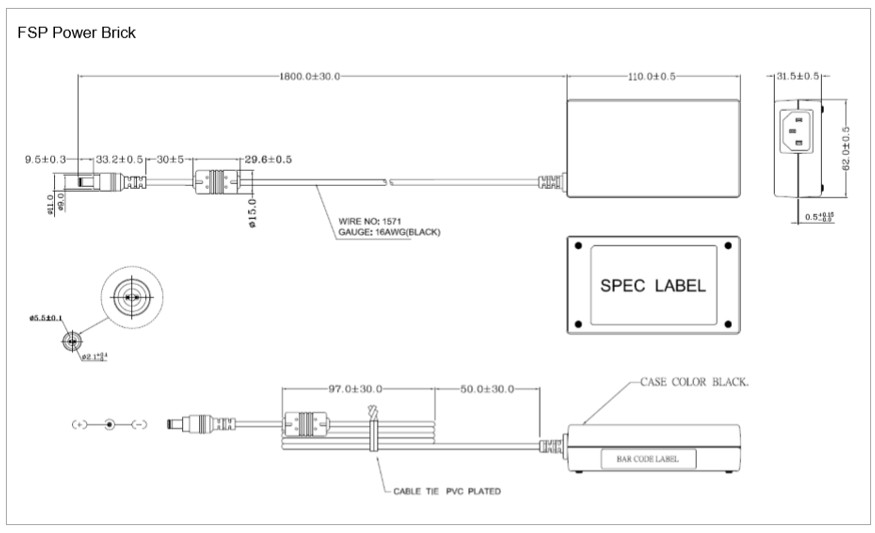

Чертежи
