Где я могу найти характеристики блока питания, P/N: E516762?

В данной статье представлены характеристики блока питания P/N: E516762.

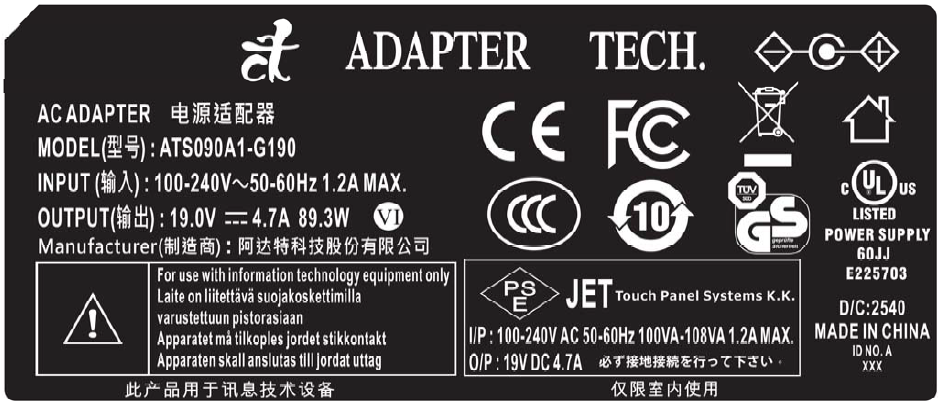

ATS090A1-G190 — это универсальный AC-DC адаптер питания мощностью 90W, предназначенный для промышленных контроллеров и применения в I.T.E. Он обеспечивает выходное напряжение 19V DC с высокой эффективностью и множеством защитных функций.

Особенности

Вход: Универсальный 100 ~ 240 VAC / 50 ~ 60 Hz, переключатель не требуется
Выход: +19.0 V / 0 ~ 4.7 A

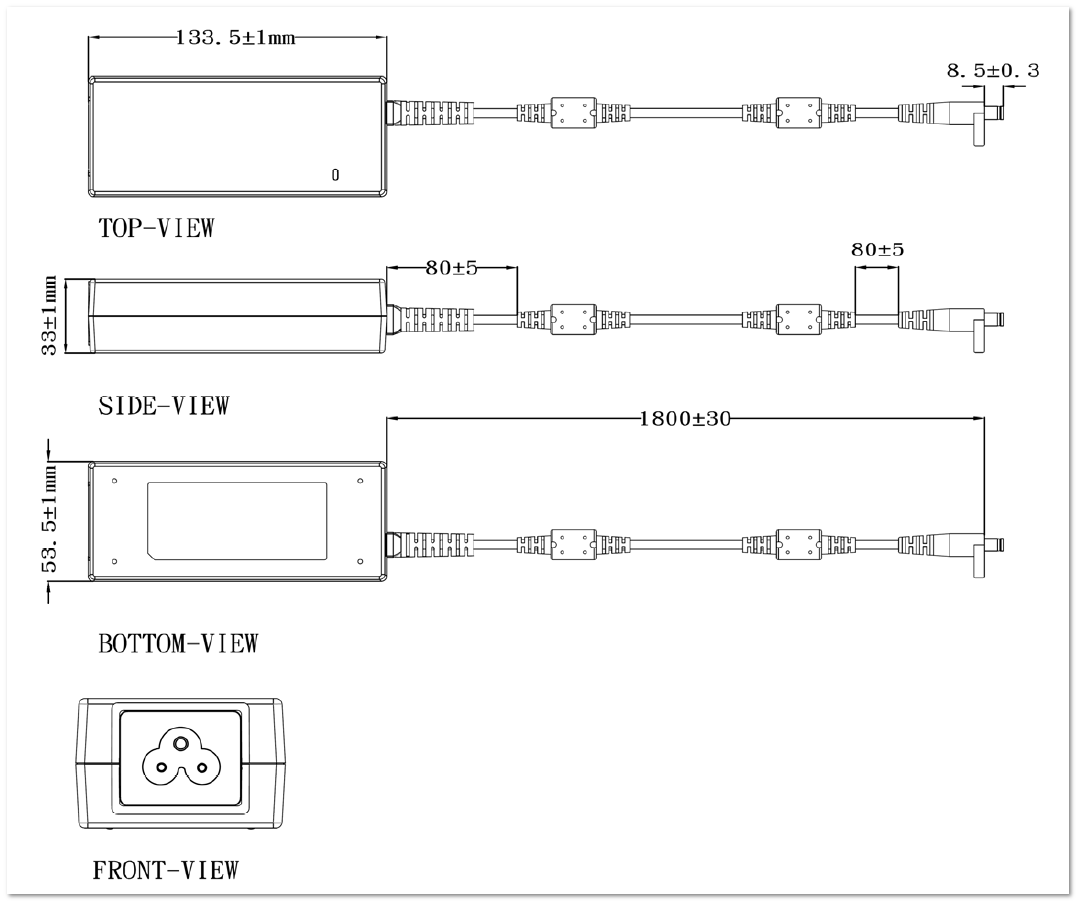

Размер корпуса: 133.5 (Д) × 53.5 (Ш) × 33.0 (В) ± 1 мм
Эффективность: В среднем ≥ 88%, ≥ 79% при 10% нагрузке
Безопасность: Сертификация CUL / UL / GS / PSE / CCC
ЭМИ: CE / FCC Класс B (кондукция & радиация)
Защита: OVP, SCP, OCP, OTP
Применение: Подходит для использования в I.T.E. и промышленных контроллерах
Стандарты: Соответствие стандартам DoE Level VI / ErP Lot 7

Спецификации входа

Напряжение: Универсальный 100 ~ 240 VAC, однофазный
Частота: 50 ~ 60 Hz
Ток: 1.2 A Макс.
Пусковой ток: 80 A макс при 230 VAC (холодный старт, 25°C, полная нагрузка)
Эффективность: В среднем ≥ 88% (115 & 230 VAC), ≥ 79% при 10% нагрузке
Потребление энергии: ≤ 0.21 W (без нагрузки)
Коэффициент мощности: ≥ 0.9 при полной нагрузке
Примечание: Средняя эффективность (Eff_av) рассчитывается на основе измерений при 25%, 50%, 75% и 100% нагрузке

Спецификации выхода

Выходное напряжение DC: +19.0 V ± 5%
Ток: 4.7 A Макс.
Регулирование: 18.05 V мин ~ 19.0 V типично ~ 19.95 V макс
Пульсации и шум: 228 mVp-p Макс (полоса пропускания 20 МГц, конденсаторы 0.1 μF + 47 μF на выходе)
Общая мощность: 89.3 W Макс.

Функции защиты

Защита от перенапряжения (OVP): 150% Vout Макс, отключение при 50% нагрузке
Защита от короткого замыкания (SCP): Автовосстановление
Защита от перенапряжения (OCP): 180% Iout Макс, автовосстановление
Защита от перегрева (OTP): Автовосстановление

Требования безопасности

Прочность изоляции: Первичная к вторичной 3000 VAC RMS, первичная к заземлению 1770 VAC RMS, по 1 минуте каждая
Сопротивление изоляции: ≥ 10 MΩ, 500 VDC (первичная к вторичной / первичная к заземлению)
Ток утечки: <5 ma="mA" rms="RMS">
Тест заземления: <0.1>
