В этой статье приведены характеристики блока питания Elo P/N: E695712, мощностью 120 Вт.

Электрические характеристики

Характеристики входного сигнала

Номинальное напряжение

• Номинальное входное напряжение: 100 В перем. тока – 240 В перем. тока.

Диапазон входного напряжения

• Адаптер должен работать при напряжении от 90 В перем. тока до 264 В перем. тока.

Номинальная частота

• Номинальная частота: 50 Гц – 60 Гц.

Входная частота

• Входная частота: 47 Гц – 63 Гц.

Входной ток

• <2.0 A rms при входном напряжении 100 В перем. тока и максимальной нагрузке.

Ток при включении

• Максимальный ток при включении должен быть менее 150 A при входном напряжении 264 В перем. тока и не должен вызывать повреждений адаптера.

Эффективность питания

• Минимальная эффективность 88%, измеренная как при входном напряжении 115 В перем. тока, так и 230 В перем. тока, при нагрузочных условиях 25%, 50%, 75% и 100%, включая потери в кабеле постоянного тока.

Режим ожидания

• Максимальная мощность в режиме ожидания менее 0.21 Вт при входном напряжении 115 В перем. тока и 230 В перем. тока.

Характеристики выходного сигнала

Номинальное выходное напряжение

• Номинальное выходное напряжение составляет 24.0 VDC.

Диапазон выходного напряжения

• Выходное напряжение будет варьироваться от 22.8 VDC до 25.2 VDC при подключенной нагрузке.

Номинальная мощность

• Этот адаптер поддерживает непрерывный выход 120 Вт при всех указанных условиях.

Номинальный ток

• Этот адаптер может работать в диапазоне от 0 A до 5 A, с выходным напряжением в указанных пределах в разделе Диапазон выходного напряжения.

Волновые и шумовые колебания на выходе (Входное переменное напряжение: 100 V –240 V)

• Волнообразное напряжение на выходе ограничено 240 мВ пиковое-пиковое или менее.
• Шумовое напряжение на выходе также ограничено 240 мВ пиковое-пиковое или менее.

Методы измерения:

• T1: Выполнено с использованием осциллографа с полосой пропускания 20 МГц.
• T2: Подключен керамический конденсатор 0.1 мкФ и электролитический конденсатор 10 мкФ между выходными клеммами.
• T3: Измерения проводились на конце кабеля постоянного тока.

Стабильность

Адаптер работает с безусловной стабильностью в пределах своих нормальных рабочих характеристик.

Защита

Защита от короткого замыкания

• Адаптер защищен от коротких замыканий между выходными клеммами, не вызывая угрозы возгорания или повреждений, восстанавливая нормальную работу после устранения короткого замыкания.

Защита от превышения тока

• Когда возникает превышение тока (120% < OCP <180%), входная мощность уменьшается или прекращает выход, не вызывая повреждений, автоматически восстанавливаясь после устранения состояния превышения тока.

Пиковая нагрузка

• При работе с входным напряжением 100–220 В перем. тока, выходное напряжение остается в пределах 18–26 В, с конкретными пиковыми нагрузками, определяемыми следующим образом:
• 8 A пик в течение 2 мс (рабочий цикл примерно 14, предполагая 2 A RMS), скорость нарастания/спада: 2.5 A/мкс.
• 20 A пик в течение 100 мкс (рабочий цикл примерно 40, предполагая 2 A RMS), скорость нарастания/спада: 2.5 A/мкс.

Размеры разъема:

• DC разъем 2.5mm (+/- 0.1mm) pin ID, 5.5mm (+/- 0.05mm) barrel OD, 8.0mm (+/- 0.3mm) длина цилиндра) | Центральный контакт положительный

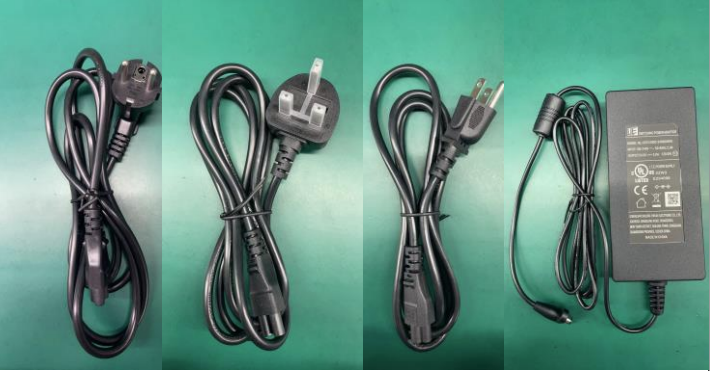

Фото:

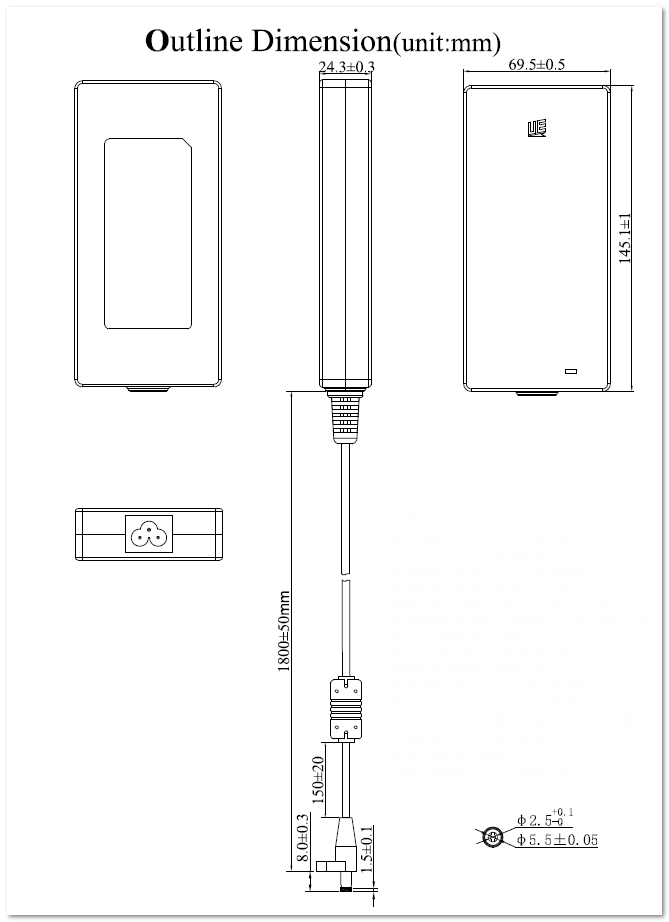

Чертеж:
