В этой статье представлена техническая информация о P/N: E695530, зарядном устройстве 18W USBC PD с опциями подключения (США, ЕС, Великобритания).
Этот блок питания поставляется с устройством Elo Pay с диагональю 7 дюймов.
Технические характеристики блока питания – номер детали Billion BQ018-090200CXXMEW0
Рейтинги выходного напряжения
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
Электрические характеристики
Требования к входу
Входное напряжение
Диапазон работы: 100 – 240 VAC
Дизайнерский диапазон: 90 – 264 VAC
Частота входной линии
Диапазон работы: 50 – 60 Гц
Дизайнерский диапазон: 47 – 63 Гц
Входной ток
Максимум: 0.6 A при полной нагрузке с 230 VAC
Ток при включении
Максимум: 70A при 230 VAC (холодный старт, полная нагрузка, 25 ℃)
Перерыв во входе, достаточный для снижения ниже нормы, сбросит ограничение тока при включении.
Потребление энергии
< 0.075 W при входе 115/230 VAC с выходом 5V
Эффективность
Измеряется при 25%, 50%, 75% и 100% нагрузках с входом 115/230 VAC (60/50Hz), после 30 минут поджига.
| Выход | DOE VI | CoC V5 Tier II |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A (максимум 18W) | 85.00% | 85.45% |
Требования к выходу
Выходное номинальное напряжение
Режим PD:
| Выход | Регулирование напряжения | Диапазон нагрузки |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
Режим PPS:
| Выход | Регулирование напряжения | Диапазон нагрузки |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA (максимум 18W) |
Пиковой нагрузки
При выходе 5V: 6.0A / 1ms при условиях входа 115/230 VAC.

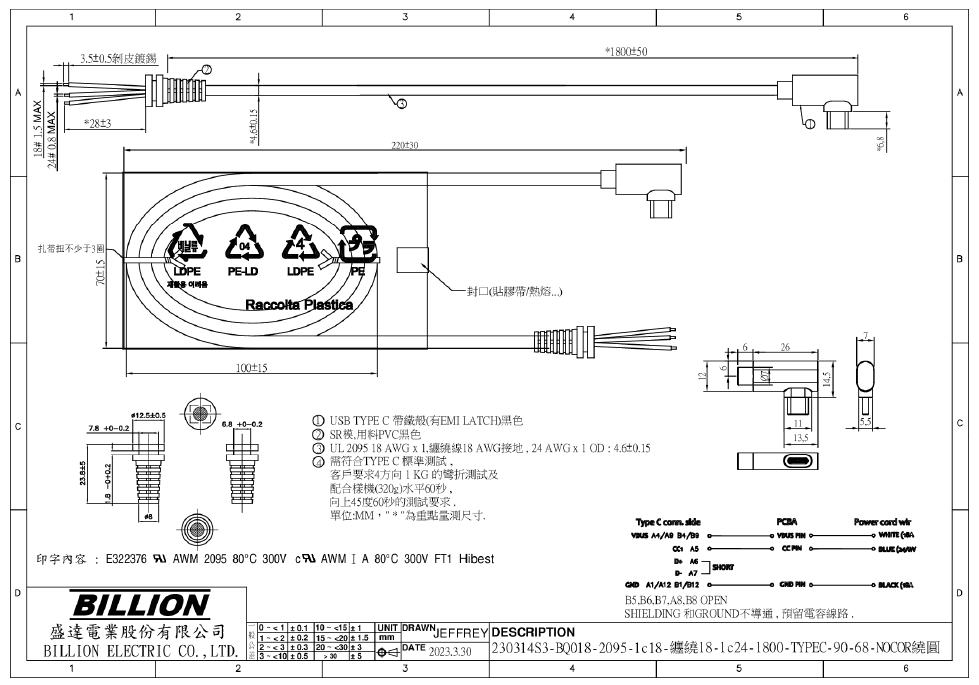

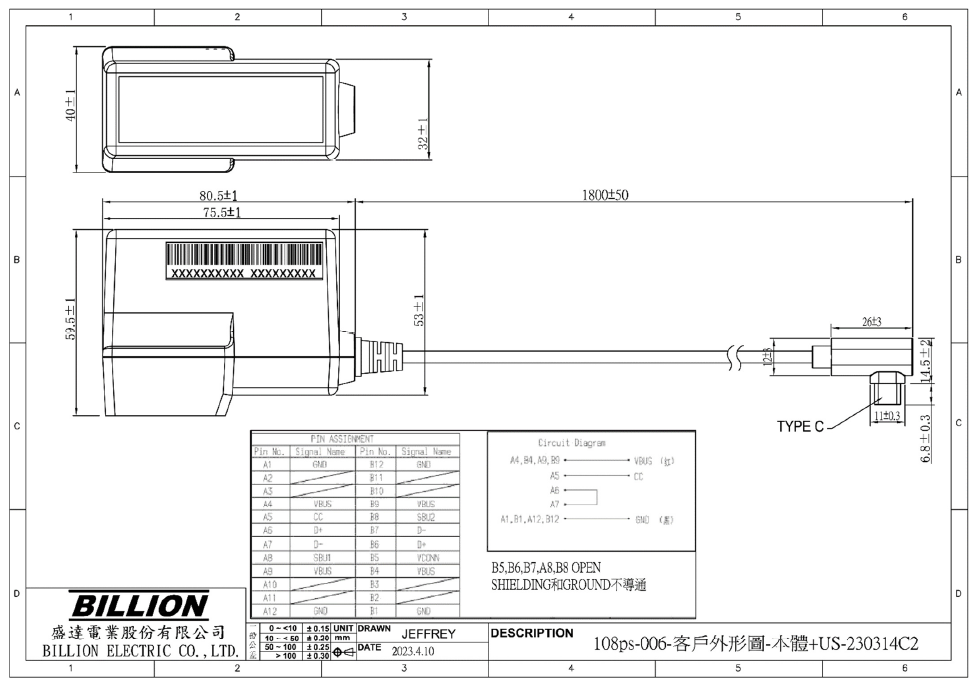

Схема:

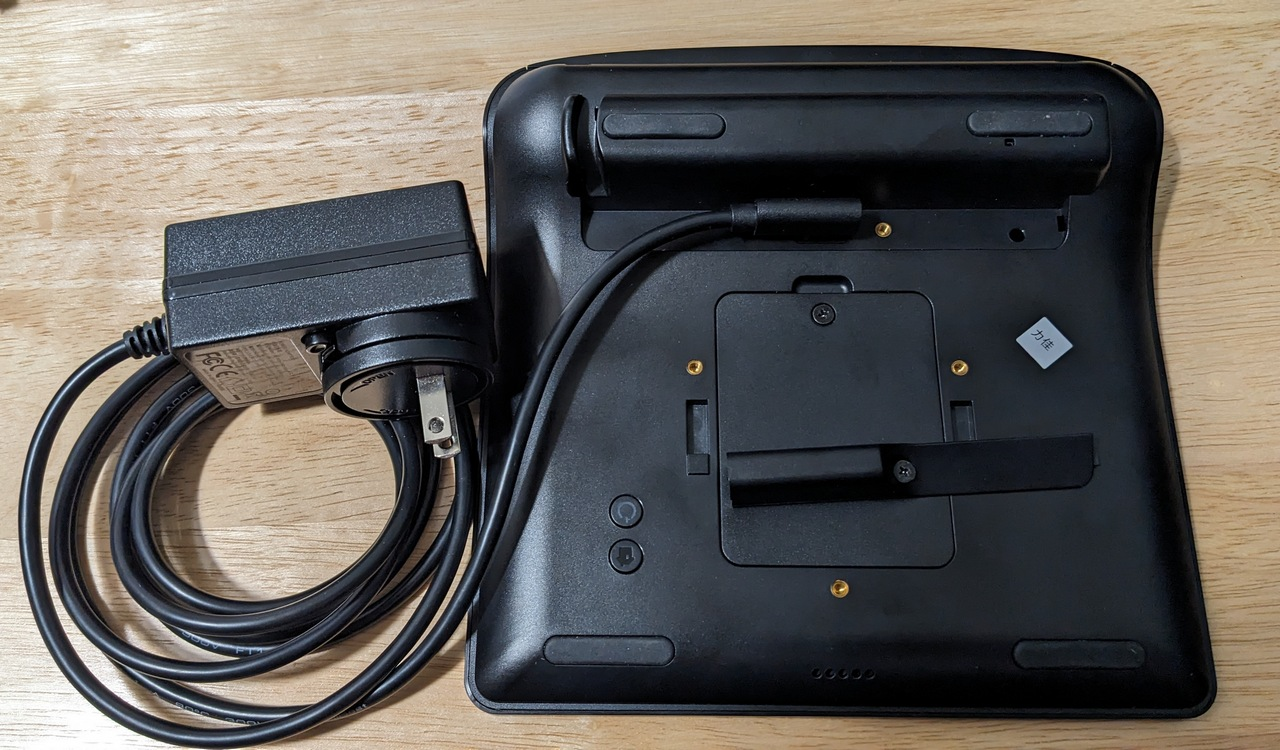

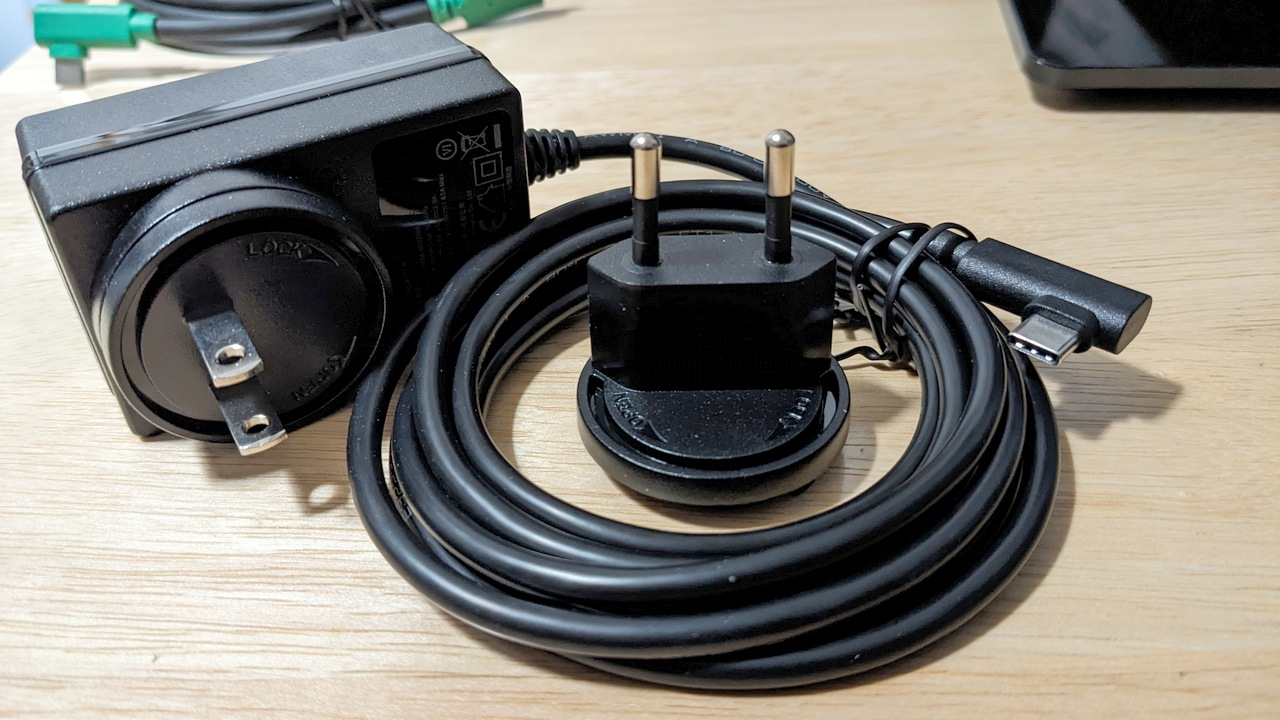

Фотографии:
