В этой статье представлена информация для Elo P/N: E949374: AiO Power Brick,19V/180W,DELTA.

Блок питания для E809509, Расширительный модуль для Android

Технические характеристики:

• Спецификации входного напряжения
  • Номинальное входное напряжение: 115V/230V
  • Диапазон входного напряжения: от 90Vac до 264Vac, постоянно
  • Диапазон входной частоты: от 47Hz до 63Hz, постоянно
  • Коэффициент гармоник входного напряжения: <><></></> 8%
  • Входной ток: 90Vac / полная нагрузка: <><></></>2.34A, 180Vac/полная нагрузка: <><></></>1.25A
  • Ток включения: <><></></>140A Предохранитель не сработает, компоненты не повредятся
  • КПД: 115/230Vac Средний коэффициент полезного действия при нагрузках 25-50-75 и 100%, 88%
• Спецификации выходного напряжения
  • Номинальное выходное напряжение: Измеряется на конце кабеля постоянного тока, 19.5V
  • Выходной ток: В режиме постоянного напряжения, от 0A до 9.23A
  • Диапазон выходного напряжения: 00~9.23A на конце кабеля постоянного тока, 19.5 +/- 5%

Фото:

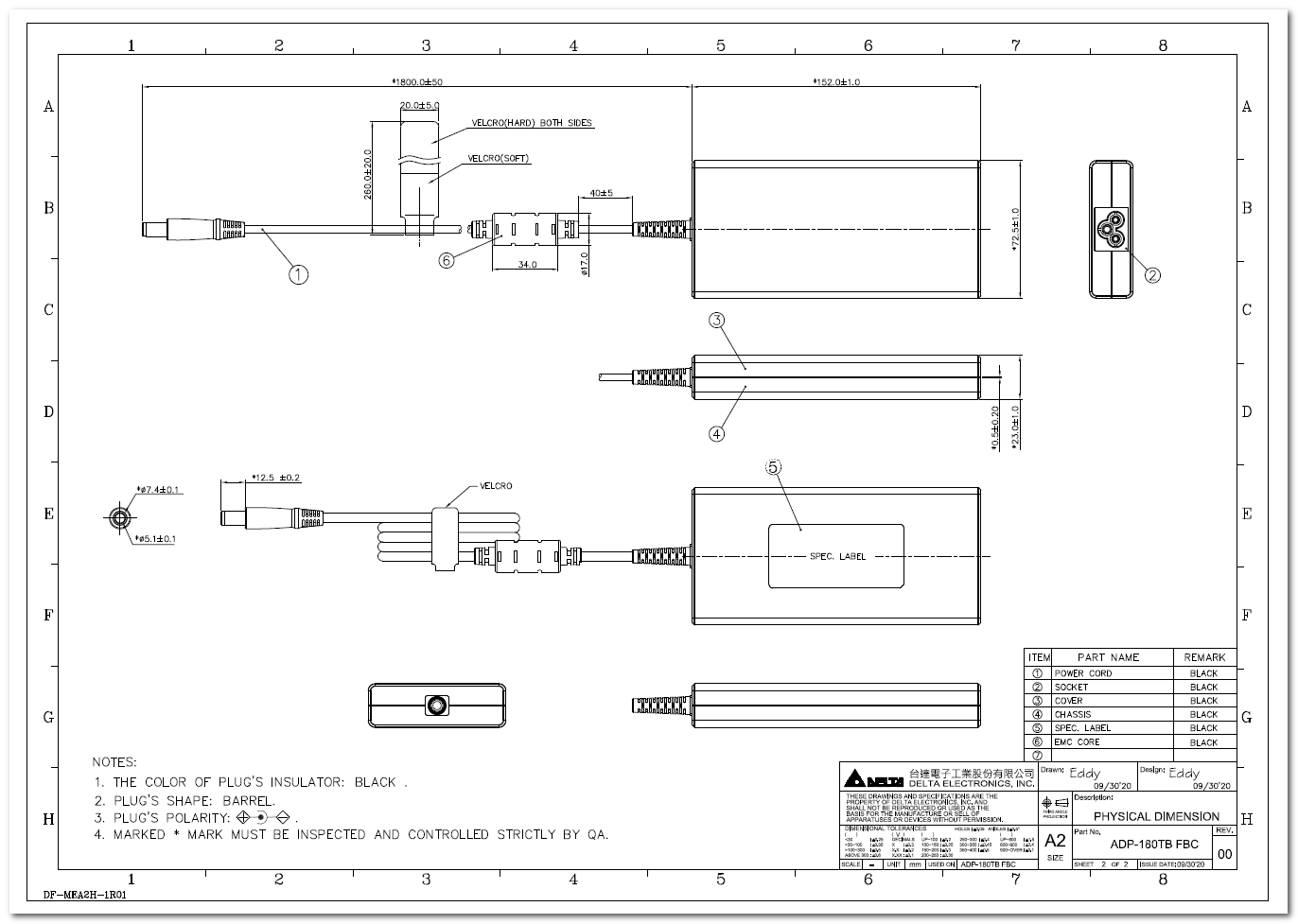

Чертеж
