В этой статье представлена информация о E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC)

Этот источник питания продается в комплекте Elo Power Brick: E845269 и используется в системах Elo I-Series 3 с Intel, E-Series 3 и EloPOS.

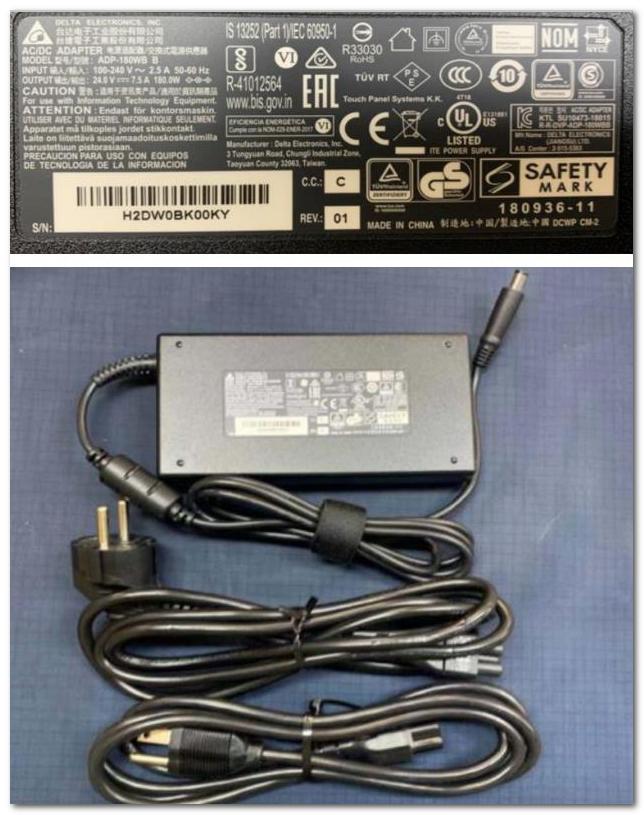

Фото:

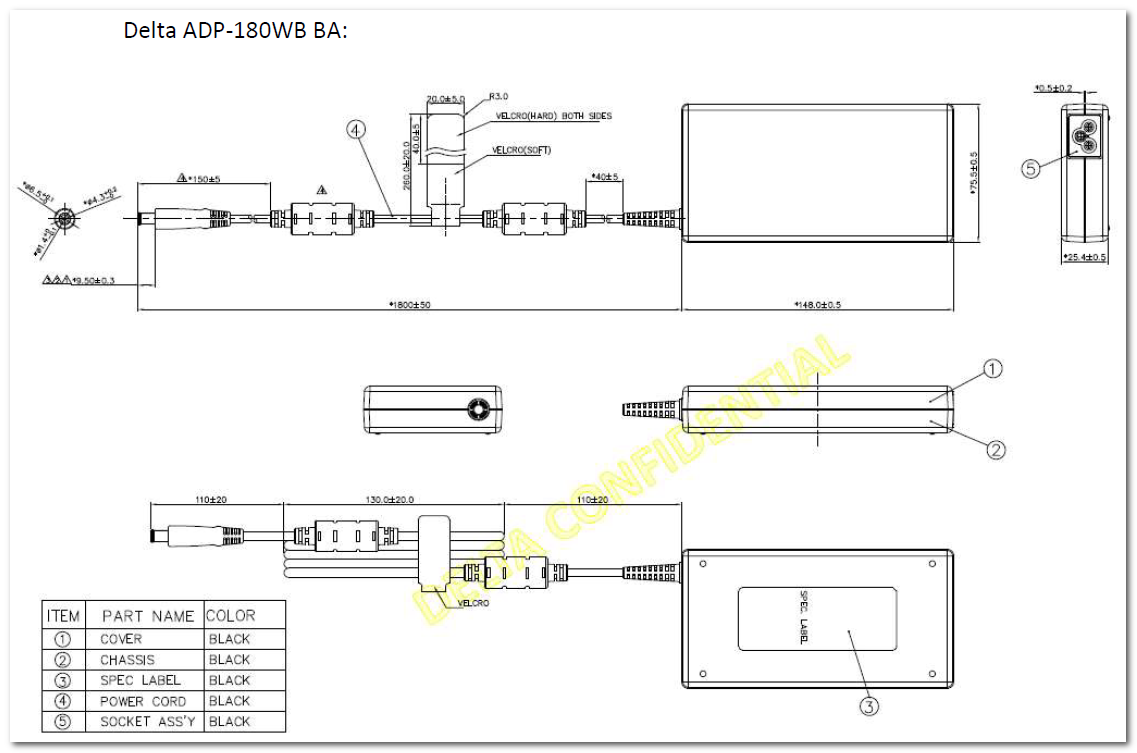

Чертежи:



Технические характеристики адаптера питания

1. Характеристики входного AC:

• 1.1 Номинальное входное напряжение 100Vac / 240Vac
• 1.2 Диапазон входного напряжения Непрерывно 90Vac до 264Vac
• 1.3 Диапазон частоты входного сигнала Непрерывно 47Hz до 63Hz
• 1.4 Входной ток 100Vac/50Hz, полный ток <3a></3a>
• 1.5 Ток при включении: Пиковый ток при включении и интеграл Джоуля будут измеряться при разных напряжениях линии при низкой температуре окружающей среды. <29% i2t="I2T" fuse="Fuse" &="&" bd="BD" at="at" 25℃="25℃" cold="cold" start="start"></29%>
• 1.6 КПД: Средний КПД при нагрузках 25-50-75 и 100% при 115Vac/60Hz & 230Vac/50Hz 89%
• 1.7 Требование по энергосбережению
  • 115Vac/без нагрузки <0.15w></0.15w>
  • 230Vac/без нагрузки <0.15w></0.15w>
• 1.8 Коэффициент мощности (PF) (EN-61000-3-2) 230Vac/50Hz, полная нагрузка 0.9

2. Характеристики выходного DC:

• 2.1 Номинальное выходное напряжение Измеряется на конце DC кабеля 24V
• 2.2 Выходной ток В режиме постоянного напряжения 0A до 7.5A
• 2.3 Диапазон выходного напряжения 0A до 7.5A на конце DC кабеля 24V±5%
• 2.4 Пульсация и шум выходного напряжения: (0.1uF керамический конденсатор и 47uF алюминиевый конденсатор параллельно между концом выходного кабеля )
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>

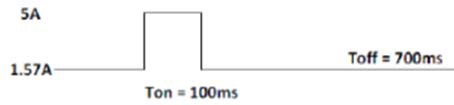

• 2.5 Переходный максимальный выходной ток: 100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 Время задержки включения: 100Vac/240Vac, 0A~7.5A <3s.></3s.>
• 2.7 Время поддержки 100Vac/240Vac, 7.5A ≧10ms
• 2.8 Время нарастания 100Vac/240Vac, 0A~7.5A от 10% до 90% Vo ≦100ms

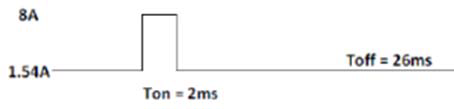

• 2.9 Динамическое изменение нагрузки: скорость изменения: 20mA/us Vo:24V±10%

.



Тип входа AC:

• Разъем типа C6

DC кабель:

• ТИП: UL 11352 16AWG
• ДЛИНА: 1800 мм

Размеры DC разъема:

• НАЗВАНИЕ МОДЕЛИ: ADP-180WB BA
• ТИП ВКЛЮЧЕНИЯ: JEITA RC-5320A ТИП B КЛАССИФИКАЦИЯ НАПРЯЖЕНИЯ 5: 6.5x1.4x9.5
