В данной статье представлена информация о E167926 – Блок питания Billion Power Brick, 24V 180W (BS180-240750MBXE0A1)

Этот блок питания продается в комплекте Elo Power Brick: E845269 и используется в системах Elo I-Series 3 с Intel, E-Series 3 и EloPOS.

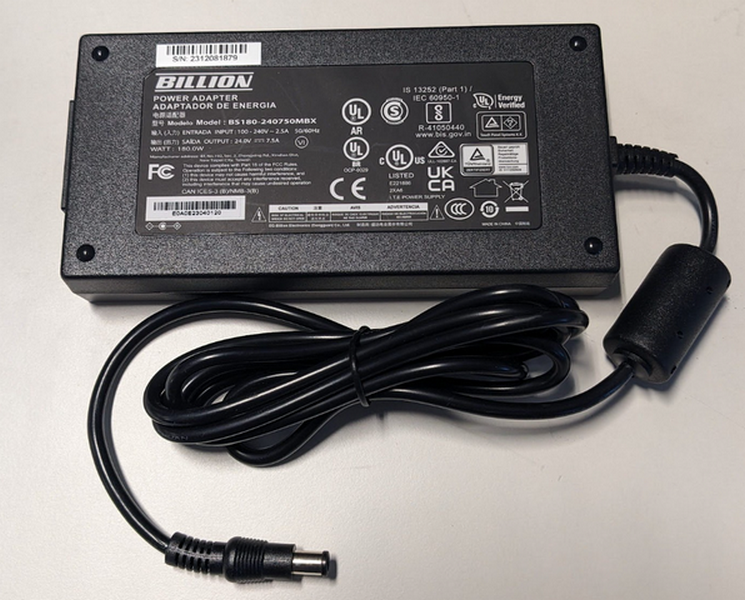

Фотографии:

Чертеж:

Этикетка:

Характеристики:

Измерения и конфигурация

• Вес: 396 г
• Входной разъем: Настольный 3PIN / C6
• Размеры: 152.3 × 75.6 × 26.4 мм
• Выходной разъем: Ø 6.5 × 4.3 × 1.4 мм (центральная штырь) × 9.5 мм, 180°
• Цвет устройства: Черный
• Полярность: Центр "+"
• Рейтинг пластика: 94V-0
• Кабель: UL11352/1866, 16AWG/1C, длина: 1.8M
• ЭМИ ядро: 14.2 × 28.5 × 6.35 мм

Требования к входу

• Напряжение на входе

  • Рабочий диапазон: 100.0 - 240.0 VAC
  • Диапазон проектирования: 90.0 - 264.0 VAC

• Частота входной линии

  • Рабочий диапазон: 50.0 - 60.0 Гц
  • Диапазон проектирования: 47.0 - 63.0 Гц

• Входной ток

  • Максимальный входной ток измеряется при полной нагрузке (2.5 А) при напряжении 100.0 VAC.

• Ток включения

  • <29% 230="230" i²t="I²T" fuse="Fuse" &="&" bd,="BD," с="с" меньше="меньше" при="при" vac="VAC" условиях="условиях"></29%>
  • Ток включения при холодном старте при полной нагрузке 25°C ≤120A/8.3ms

• Потребление энергии

  • Потребление блока питания менее 0.21 ватта при номинальных условиях напряжения 115.0/230.0 VAC.

• Эффективность

  • Должен обеспечивать среднюю эффективность при измерении на 25%, 50%, 75% и 100% нагрузки при 115.0/230.0 VAC (60/50Hz) условиях после 30-минутного прогрева.

Выходное номинальное напряжение

• Выходное напряжение постоянного тока: 24.0V
• Диапазон регулировки напряжения: 22.8V - 25.2V
• Нагрузка (A):
  • Минимум: 0.0A
  • Максимум: 7.5A
  • Пик: 20A
