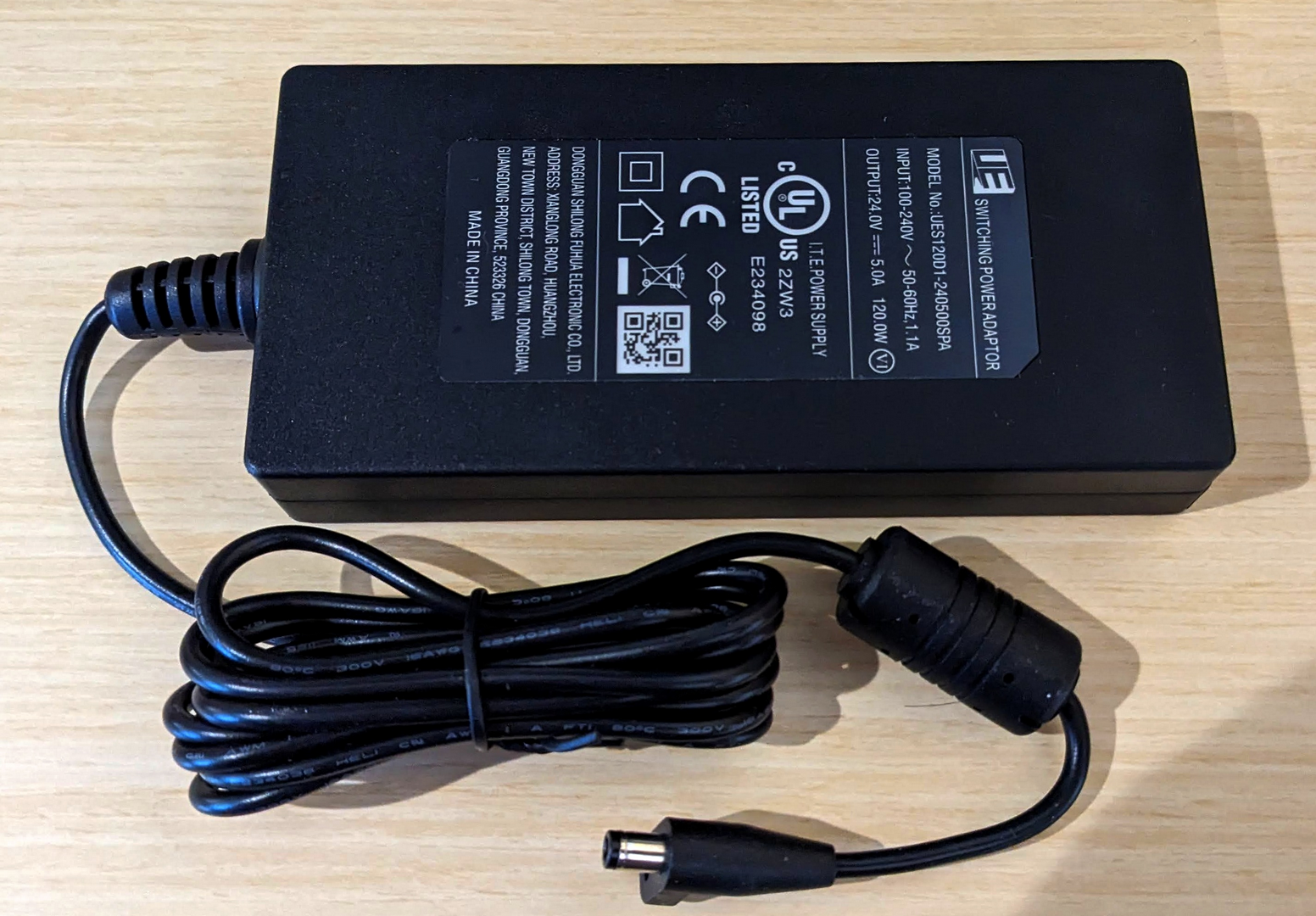

В данной статье представлены характеристики блока питания, входящего в комплект с E815044, Small I/O Hub.

Общие технические характеристики

• Соответствие RoHS: Да

• Диапазон входного напряжения: 90Vac до 264Vac

• Диапазон входной частоты: 47Гц до 63Гц

• Входной ток: < 2.0Arms при входном напряжении 100Vac и максимальной нагрузке

• Коэффициент полезного действия: 88% мин.

  • Измерено при входном напряжении 115Vac/230Vac

  • Тестировано при 25%, 50% и 100% от номинальной нагрузки

  • Включает потери в кабеле DC

• Требование к энергосбережению: < 0.075W (без нагрузки) @ 115/230Vac, 5V выход

• Номинальное выходное напряжение/ток: 24.0VDC / 5.0ADC

• Пульсации и шум выходного напряжения: ≤ 240mV пиковое значение

• Пиковая нагрузка:

  • 8A на 2мс пиковое значение, рабочий цикл 1/14 (предполагается 2A rms), R/S: 2.5A/µs

  • 10A на 0.1мс пиковое значение, рабочий цикл 1/40 (предполагается 2A rms), R/S: 2.5A/µs

• Защита от перегрузки по току (OCP): 6A < OCP < 9A, t ≥ 50мс

• Температура:

  • Рабочая: -20°C до 50°C

  • Неактивная: -30°C до 70°C

Список утвержденных производителей

• Производитель: UE Electronic
  Номер детали и ревизия: UE231013DGMG1RI
