Bu makale, P/N: E571601, Avrupa ve Kore Güç Adaptörü Kiti hakkında bilgi bulmanızı açıklar

Aşağıdaki bilgiler, Avrupa ve/veya Kore'de kullanılan Elo Open Frame monitörler için satılan 50W Güç Adaptörü içindir.

• Elo Güç Adaptörü Kiti, P/N: E571601
• UPC Kodu: 741149326070
• Elo P/N Açıklaması: ELO-PWR-BRICKCAB-LVL6-EU-KR-12V, 50W-R
• Hedef Coğrafya: Avrupa veya Kore
• Güç Adaptörü Temel P/N: E217485

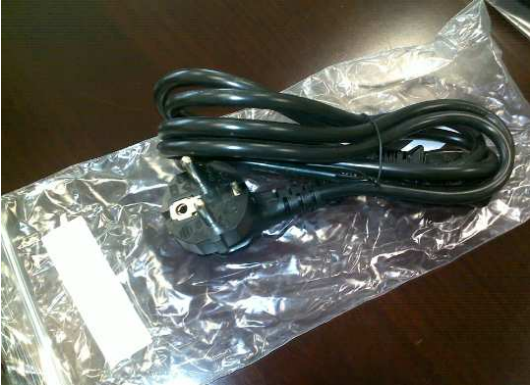

• AC Güç Kablosu Açıklaması: Siyah, 1.8m, EU/KR fişi ile IEC 60320-C13

Özellikler:

1. KAPSAM
•    Bu belge, Delta ADP-50YH güç adaptörünün teknik özelliklerini tanımlar.

2. GENEL AÇIKLAMA
•    50W Dış Güç Adaptörü ・Seviye VI ・LPS ・RoHS uyumlu

3. GENEL TEKNİK ÖZELLİKLER
•    Delta Güç Adaptörü
•    Boyutlar 120mm (U) × 52.5mm (G) × 32.5mm (Y) veya 110mm (U) × 62.0mm (G) × 31.5mm (Y) (şişkinlik ve kablo olmadan)
•    Ağırlık - Yaklaşık 284g
•    Fiş - 3pin (IEC60320-1 C14)
•    Renk - Siyah
•    Çıkış - DC kablosu


4. ÇEVRESEL ÖZELLİKLER
•    Çalışma sıcaklığı 0～40℃
•    Çalışma nemi Delta: 8～95%RH (Kondensasyonsuz）
•    Saklama sıcaklığı Delta: -20～95℃
•    Saklama nemi 10～90%RH (Kondensasyonsuz）5～95%RH (Kondensasyonsuz）

5. GİRİŞ ÖZELLİKLERİ
•    Voltaj

•    Frekans

•    AC giriş akımı - Delta: Maks.1.7A

6. ÇIKIŞ ÖZELLİKLERİ (GÜÇ ADAPTÖRÜ）
•    Nominal voltaj - DC12V
•    Çıkış akımı - Maks. 4.16A
•    Dalgalanma voltajı - 300mVp-p'den az (Normal AC güç girişi altında）

7. GÜVENLİK ÖZELLİKLERİ
•    Kaçak akım - Delta: 0.60mA'den az
•    Dayanıklılık voltajı - 3000VAC, 10mA'den az, 1sn
•    İzolasyon direnci - DC500V, 20MΩ'tan büyük, 1sn
•    Diğerleri


8. REGÜLASYON
•    Güç adaptörü


9. GÜVENİLİRLİK
•    MTBF - Delta: 100.000 saat (25℃ altında）

10. ÖNLEM VE DİĞERLERİ
•    Sadece güç adaptörü için
•    Müşteri modifikasyonu ile garanti geçersiz olur.
•    Özellik değişikliği - Bu özellik bildirim yapılmadan güncellenecektir.

Fotoğraflar





Çizimler
