Bu makale P/N: E695530, 18W USBC PD Şarj Aleti ile ilgili teknik bilgileri sağlar.
Bu Güç Adaptörü, Elo Pay 7 inç cihaz ile birlikte gönderilmektedir.
Güç Adaptörü Özellikleri – Billion Parça No. BQ018-090200CXXMEW0
Çıkış Voltajı Değerleri
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
Elektriksel Özellikler
Giriş Gereksinimleri
Giriş Voltajı
Çalışma Aralığı: 100 – 240 VAC
Tasarım Aralığı: 90 – 264 VAC
Giriş Hat Frekansı
Çalışma Aralığı: 50 – 60 Hz
Tasarım Aralığı: 47 – 63 Hz
Giriş Akımı
Maksimum: 0.6 A tam yük altında 230 VAC ile
Anlık Akım
Maksimum: 70A 230 VAC'de (soğuk başlatma, tam yük, 25 ℃)
Regülasyonun altına düşmeye yetecek kadar giriş kesintisi, anlık limitlemeyi sıfırlar.
Güç Tüketimi
< 0.075 W 115/230 VAC girişi ile 5V çıkışında
Verimlilik
115/230 VAC girişi (60/50Hz) ile %25, %50, %75 ve %100 yükte, 30 dakika yanma süresi sonrasında ölçülmüştür.
| Çıkış | DOE VI | CoC V5 Tier II |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A (maksimum 18W) | 85.00% | 85.45% |
Çıkış Gereksinimleri
Çıkış Değeri Voltajı
PD Modu:
| Çıkış | Voltaj Regülasyonu | Yük Aralığı |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
PPS Modu:
| Çıkış | Voltaj Regülasyonu | Yük Aralığı |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA (maksimum 18W) |
Maksimum Yük
5V çıkışında: 6.0A / 1ms 115/230 VAC giriş koşullarında.

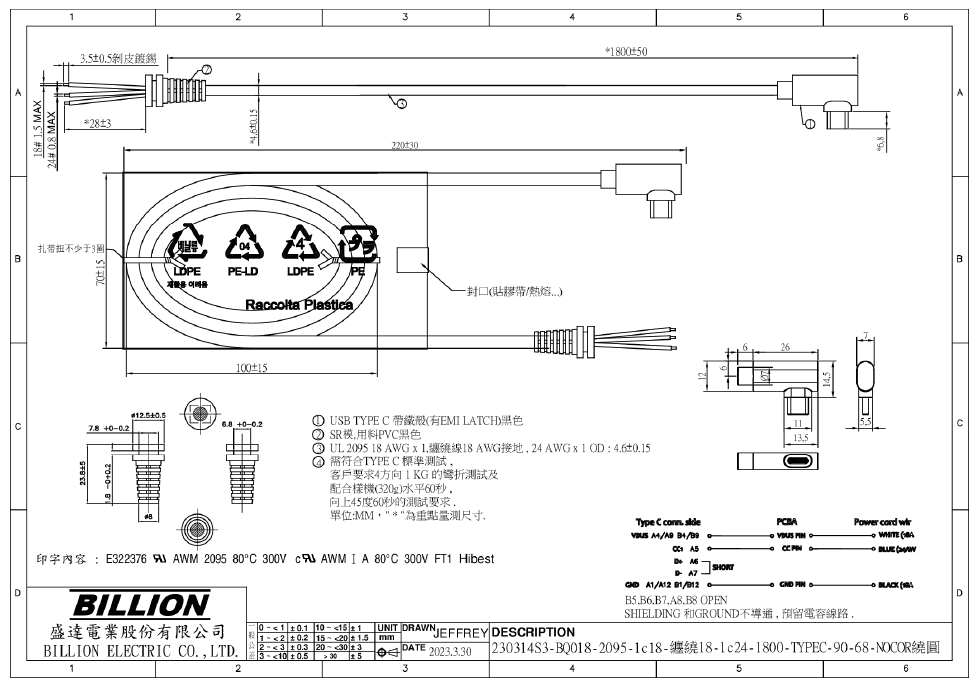

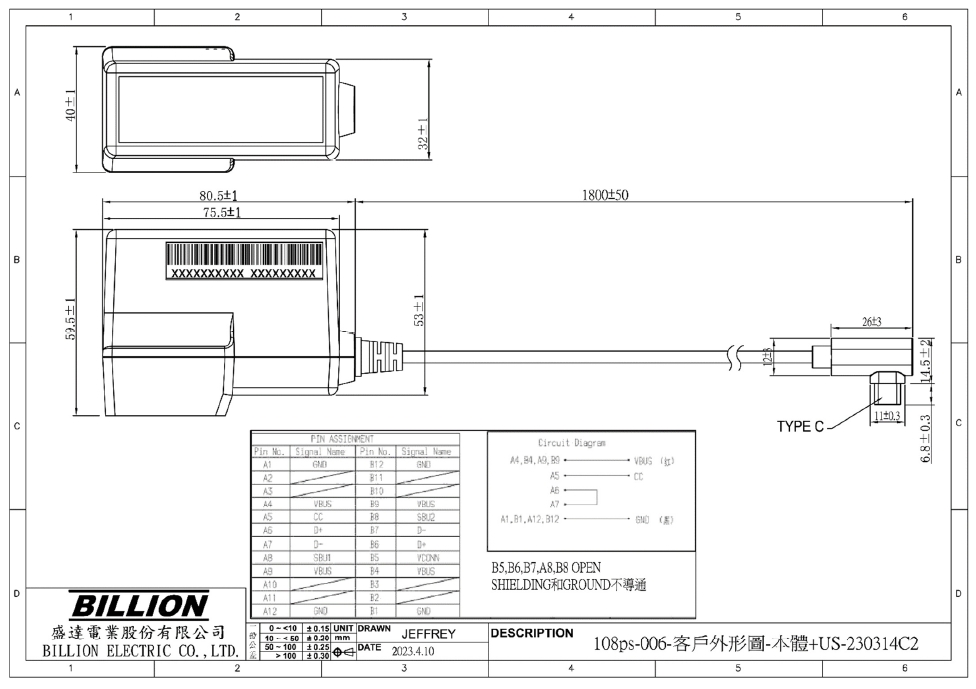

Çizim:

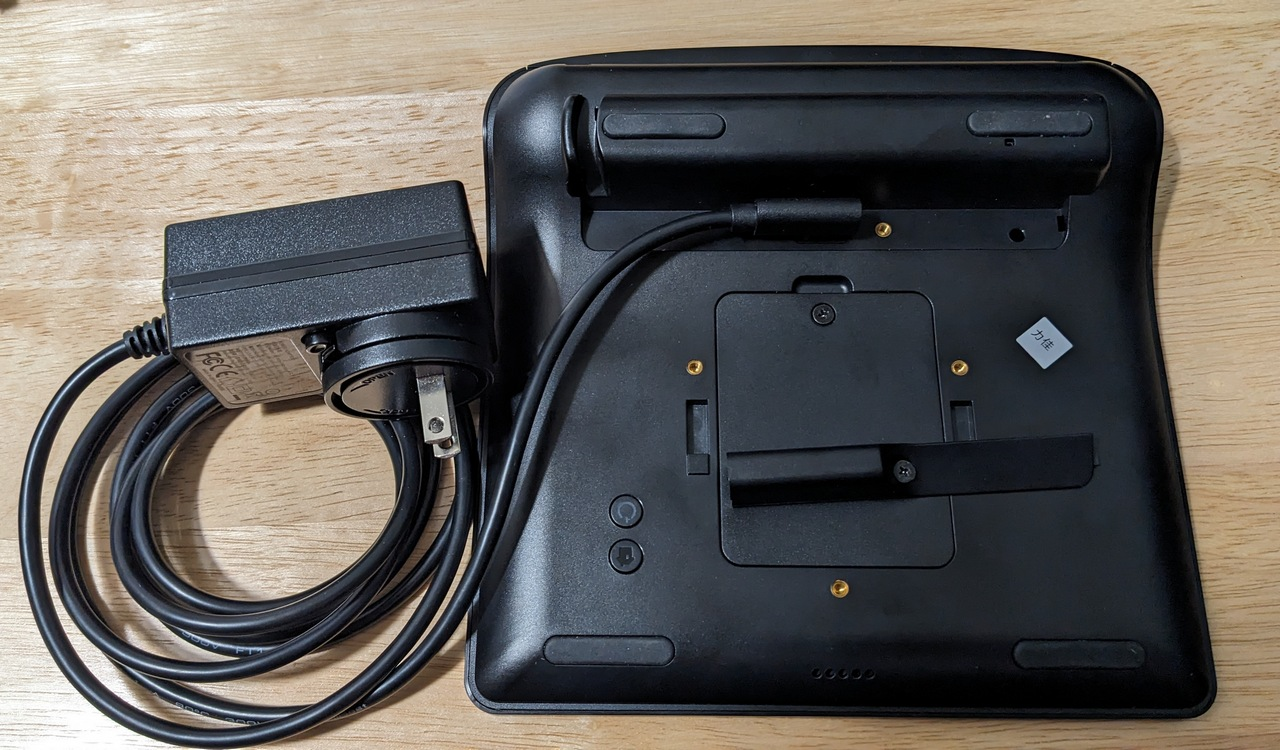

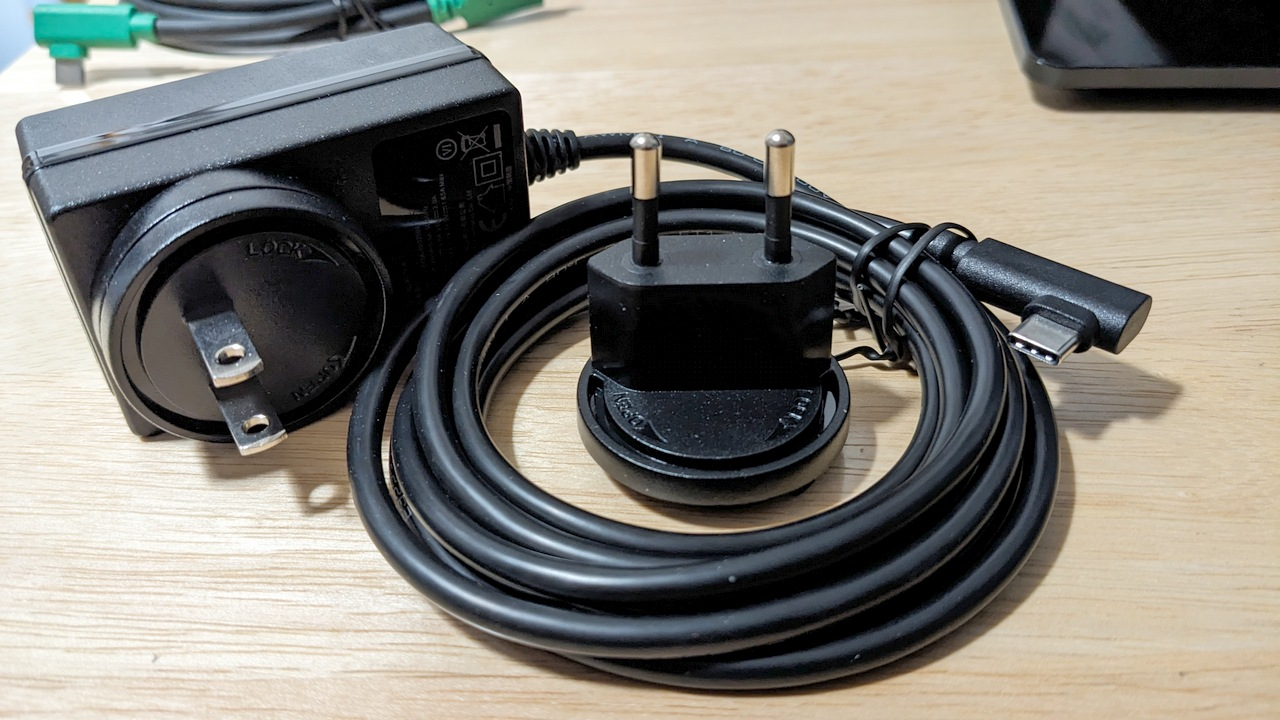

Fotoğraflar:
