Güç adaptörü için spesifikasyonları nereden bulabilirim, P/N: E516762?

Bu makale P/N: E516762 güç kaynağının spesifikasyonlarını sağlamaktadır.

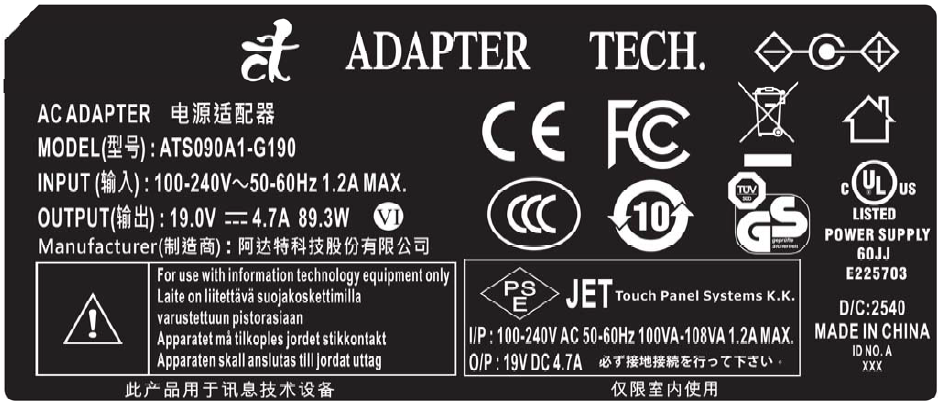

ATS090A1-G190, endüstriyel kontrolörler ve I.T.E. uygulamaları için tasarlanmış 90W evrensel AC-DC güç adaptörüdür. Yüksek verimlilikle 19V DC çıkış sağlar ve birden fazla koruma özelliğine sahiptir.

Özellikler

Giriş: Evrensel 100 ~ 240 VAC / 50 ~ 60 Hz, kaydırmalı anahtar gerektirmez
Çıkış: +19.0 V / 0 ~ 4.7 A

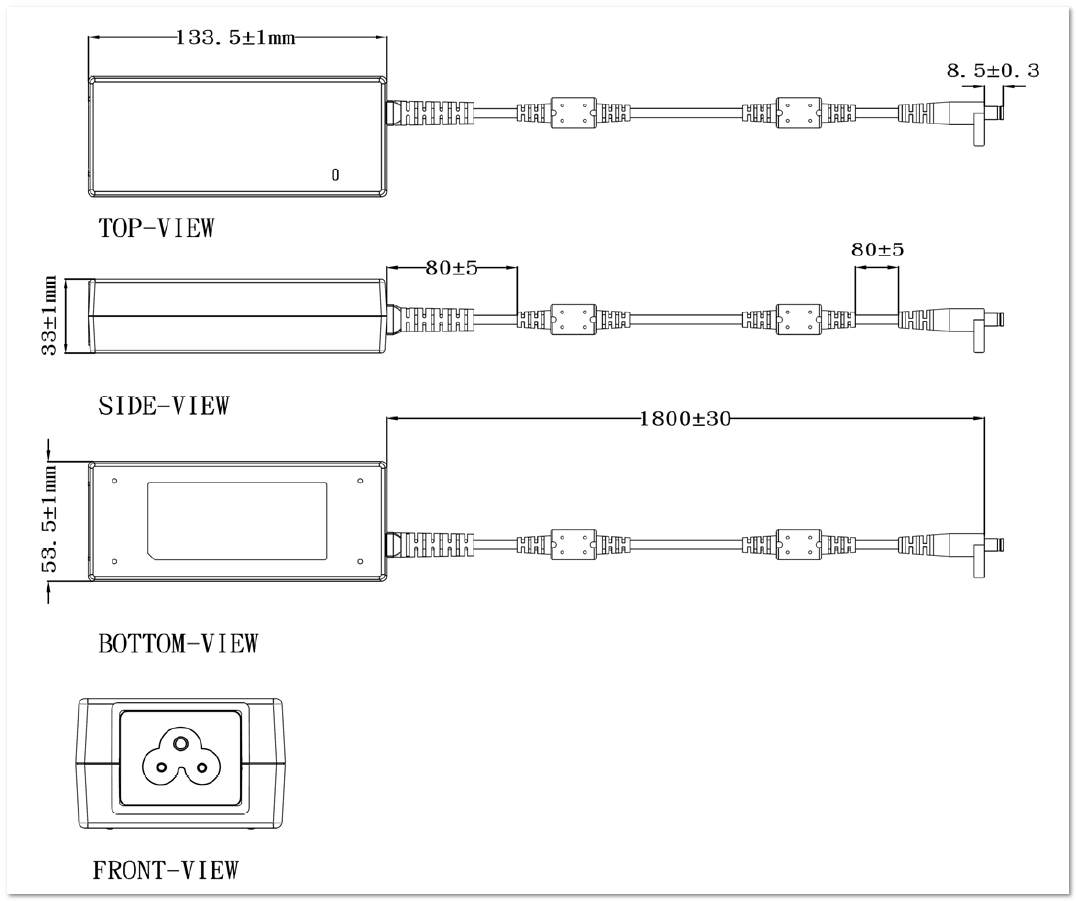

Kasa Boyutu: 133.5 (U) × 53.5 (G) × 33.0 (Y) ± 1 mm
Verimlilik: Ortalama ≥ 88%, ≥ 79% @ %10 yük
Güvenlik: CUL / UL / GS / PSE / CCC sertifikalı
EMI: CE / FCC Sınıf B (iletim ve radyasyon)
Koruma: OVP, SCP, OCP, OTP
Uygulama: I.T.E. ve endüstriyel kontrolör kullanımı için uygundur
Standartlar: DoE Seviye VI / ErP Lot 7 ile uyumlu

Giriş Spesifikasyonları

Voltaj: Evrensel 100 ~ 240 VAC, tek faz
Frekans: 50 ~ 60 Hz
Akım: 1.2 A Maks.
Çalışma Akımı: 230 VAC'de maksimum 80 A (soğuk başlangıç, 25°C, tam yük)
Verimlilik: Ortalama ≥ 88% (115 & 230 VAC), ≥ 79% @ %10 yük
Güç Tüketimi: ≤ 0.21 W (yük yok)
Güç Faktörü: ≥ 0.9 @ tam yük
Not: Ortalama verimlilik (Eff_av) %25, %50, %75 ve %100 yük ölçümlerinden hesaplanmıştır

Çıkış Spesifikasyonları

DC Çıkış Voltajı: +19.0 V ± %5
Akım: 4.7 A Maks.
Düzenleme: 18.05 V min ~ 19.0 V tipik ~ 19.95 V maks
Titreşim & Gürültü: 228 mVp-p Maks (20 MHz bant genişliği, 0.1 μF + 47 μF kapasitörler çıkışta)
Toplam Güç: 89.3 W Maks.

Koruma Özellikleri

Aşırı Voltaj Koruması (OVP): 150% Vout Maks, %50 yükte devre dışı bırakma
Kısa Devre Koruması (SCP): Otomatik kurtarma
Aşırı Akım Koruması (OCP): 180% Iout Maks, otomatik kurtarma
Aşırı Sıcaklık Koruması (OTP): Otomatik kurtarma

Güvenlik Gereksinimleri

Dielektrik Güç: Primerden sekondere 3000 VAC RMS, primerden çerçeve topraklamasına 1770 VAC RMS, her biri 1 dakika
İzolasyon Direnci: ≥ 10 MΩ, 500 VDC (Primerden Sekondere / Primerden Çerçeve Toprağı)
Sızıntı Akımı: <5 ma="mA" rms="RMS">
Topraklama Testi: <0.1>
