Bu makale, Elo P/N: E695712, 120W Güç Adaptörü için spesifikasyonları sağlar.

Elektriksel Özellikler

Giriş Özellikleri

Nominal Gerilim

• Nominal giriş gerilimi: 100 Vac – 240 Vac.

Giriş Gerilim Aralığı

• Adaptör, 90 Vac'dan 264 Vac'a kadar çalışacaktır.

Nominal Frekans

• Nominal frekans: 50 Hz – 60 Hz.

Giriş Frekansı

• Giriş frekansı: 47 Hz – 63 Hz.

Giriş Akımı

• <2.0 A rms, 100 Vac giriş ve maksimum yük altında.

Şebeke Akımı

• Maksimum şebeke akımı 264 Vac girişte 150 A'dan az olmalıdır ve adaptöre herhangi bir zarar vermemelidir.

Güç Verimliliği

• 115 Vac ve 230 Vac giriş geriliminde, yük koşullarında %25, %50, %75 ve %100 dahil olmak üzere DC kablo kaybı ile ölçülen minimum verimlilik %88'dir.

Bekleme Gücü

• 115 Vac ve 230 Vac girişte maksimum bekleme gücü 0.21 W'dan azdır.

Çıkış Özellikleri

Nominal Çıkış Gerilimi

• Nominal çıkış gerilimi 24.0 VDC olarak belirtilmiştir.

Gerilim Çıkış Aralığı

• Yük uygulandığında çıkış gerilimi 22.8 VDC ile 25.2 VDC arasında olacaktır.

Nominal Güç

• Bu adaptör, tüm belirtilen koşullar altında 120 Watt sürekli çıkışı destekler.

Nominal Akım

• Bu adaptör, çıkış geriliminin Gerilim Çıkış Aralığı bölümünde belirtilen aralıkta 0 A'dan 5 A'ya kadar çalışabilir.

Çıkış Dalgalanması ve Gürültü (Giriş AC Gerilimi: 100 V –240 V)

• Çıkış dalgalanma gerilimi 240 mV tepe-to-tepe veya daha az ile sınırlıdır.
• Çıkış gürültü gerilimi de 240 mV tepe-to-tepe veya daha az ile sınırlıdır.

Ölçüm Yöntemleri:

• T1: 20 MHz bant genişliği osiloskop kullanılarak gerçekleştirildi.
• T2: Çıkış bağlantı terminalleri arasında 0.1 µF seramik kondansatör ve 10 µF elektrolitik kondansatör uygulandı.
• T3: Ölçümler DC kablonun ucunda alındı.

Stabilite

Adaptör, normal çalışma spesifikasyonları içinde koşulsuz kararlı çalışmaktadır.

Koruma

Kısa Devre Koruması

• Adaptör, çıkış terminallerinin arasında meydana gelen kısa devrelerden korunur ve bu kısa devre ortadan kaldırıldığında normal çalışmaya devam eder, yangın tehlikesine veya zarara neden olmaz.

Aşırı Akım Koruması

• Aşırı akım meydana geldiğinde (120% < OCP <180%), giriş gücü çıkışı azaltır veya durdurur, zarar vermeden aşırı akım durumu ortadan kaldırıldığında otomatik olarak geri dönüş yapar.

Zirve Yük

• 100–220 Vac girişiyle çalışırken, çıkış gerilimi 18–26 V arasında kalır; belirli zirve yükleri ise şu şekildedir:
• 8 A zirve yükü, 2 ms süreyle (duty cycle yaklaşık 14, 2 A RMS varsayılarak), artış/azalış oranı: 2 .5 A/µs.
• 20 A zirve yükü, 100 µs süreyle (duty cycle yaklaşık 40, 2 A RMS varsayılarak), artış/azalış oranı: 2 .5 A/µs.

Bağlantı Boyutları:

• DC silindirik fiş 2.5mm (+/- 0.1mm) pin ID, 5.5mm (+/- 0.05mm) silindirik OD, 8.0mm (+/- 0.3mm) Silindirik uzunluk) | Orta Pin Pozitif

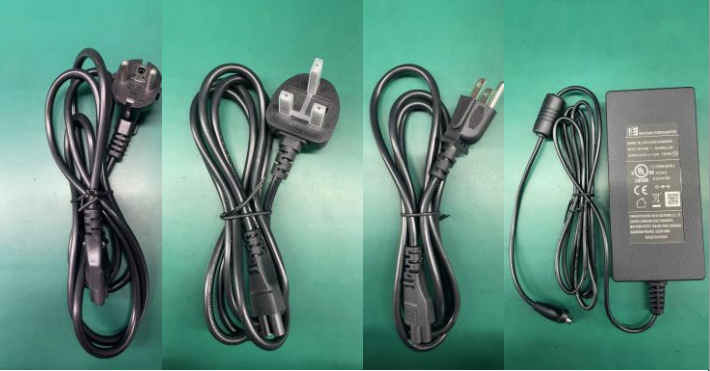

Fotoğraf:

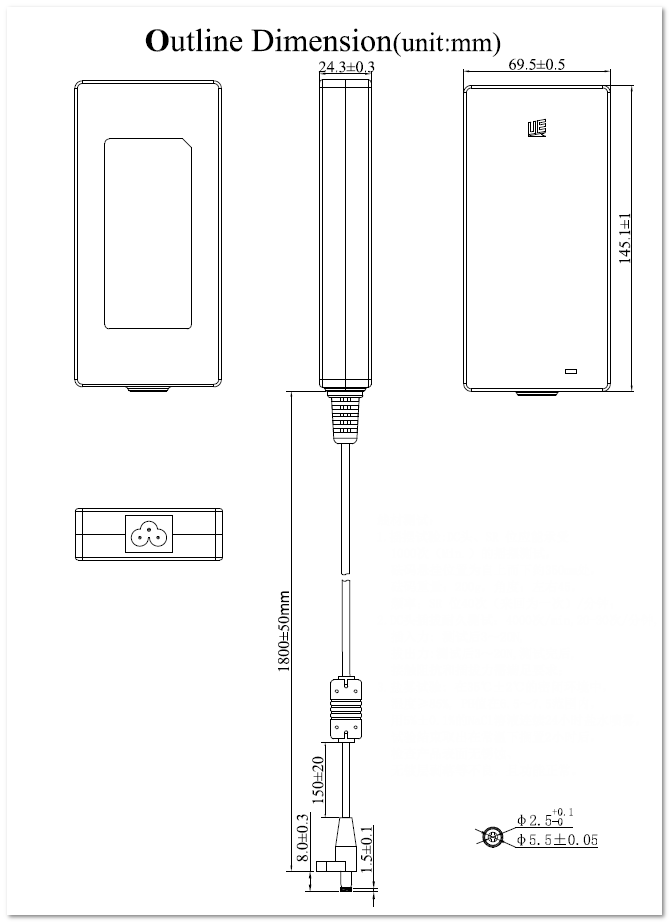

Çizim:
