Bu makale P/N: E611640 güç adaptörü için spesifikasyonları sağlamaktadır.

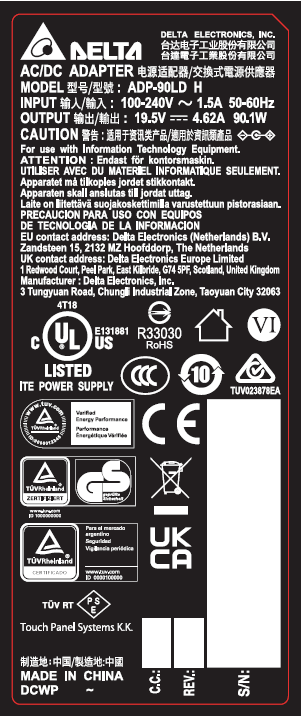

Delta ADP-90LD H, dizüstü bilgisayarlar, endüstriyel kontrolörler ve diğer I.T.E. uygulamaları için tasarlanmış 90W evrensel AC-DC güç adaptörüdür. 19.5V DC çıkış sağlar, yüksek verimlilik, tam koruma özellikleri ve uluslararası güvenlik standartlarına uyumluluk sunar.

1. Elektrik Spesifikasyonları

1.1 Giriş Karakteristikleri

• Nominal Voltaj: 120 ~ 240 VAC
• Giriş Voltaj Aralığı: 90 ~ 264 VAC
• Rated Frekansı: 50 ~ 60 Hz
• Frekans Aralığı: 47 ~ 63 Hz
• Akım: 90 VAC’da Max 1.5 A RMS; 180 VAC’da Max yükte 0.8 A RMS
• Darbelere Karşı Akım (Soğuk Başlangıç): <150 a="A" at="at" vin="115/230" vac="VAC">
• AC Giriş Gücü: <160 90="90" w="W" at="at" max="max" load="load">
• Boşta Güç Tüketimi: Max 150 mW
• Ortalama Verimlilik: ≥ 89% (25%, 50%, 75%, 100% yük, 115 & 230 VAC)
• Aktif PFC: PF ≥ 0.90 tam yükte (115/230 VAC, 60 Hz)

1.2 Çıkış Karakteristikleri

• Rated Voltaj: 19.5 V DC
• Voltaj Aralığı: 18.5 ~ 20.5 V (0 ~ 4.62 A)
• Akım: 0 ~ 4.62 A
• Peak Yük Akımı: 4.62 A (90% görev, 36 s) ile 5.64 A (10% görev, 4 s)
• Çıkış Rippleri ve Gürültü: <600 10="10" 20="20" mvp-p="mVp-p" with="with" mhz="MHz" caps="caps" at="at">
• Açılma Süresi: <3 90="90" s="s" at="at" max="max" load="load" and="and" vac="VAC" input="input">
• Yükselme Süresi: 2 ~ 100 ms (10% → 90% çıkış voltajı, max yük, 90 VAC)
• Alçalma Süresi: 0 ~ 400 ms (90% → 10% çıkış voltajı, max yük, 90 VAC)
• Koruma:
  • Aşırı Voltaj Koruması (OVP): 21.6 ~ 25 V'de kilitlenir
  • Kısa Devre Koruması (SCP): kilitlenir, zarar yok
  • Aşırı Akım Koruması (OCP): 5.7 ~ 9 A ile sınırlıdır
  • Aşırı Isı Koruması (OTP): kilitlenir; AC ile sıfırlama, trip noktası 110 ~ 120°C
• Dinamik Yük Değişimi: 0.05 A → 100% yük, yükselme hızı 2.5 A/µs, 100 Hz ~ 10 kHz, voltaj aşımı/altı <1.5 v="V">
• Aşım/Altı: Güç açma/kapatma sırasında monoton; max aşım 21.5 V
• Sistem Kapasitif Yükü: 100 μF, canlı takma adaptörü kapatmaz
• Brown Out: Max yükte <40 vac="VAC" at="at" max="max" load="load">

2. Çevresel Spesifikasyonlar

• Çalışma Sıcaklığı: 0 ~ 40 °C
• Depolama Sıcaklığı: -40 ~ 70 °C
• Çalışma Nem Oranı: ≤ 95% RH
• Depolama Nem Oranı: ≤ 95% RH (yoğuşmasız)
• Çalışma İrtifası: 5000 m'ye kadar (16,400 ft)
• Depolama İrtifası: 10,700 m'ye kadar (35,000 ft)
• Sızıntı Akımı: <50 50="50" 240="240" hz="Hz">
• Soğutma: Doğal hava konveksiyonu

3. Elektromanyetik Uygunluk

• İletilen Emisyonlar: CISPR 32 Sınıf B
• Işınım Emisyonları: CISPR 32 Sınıf B
• Ortak Mod Gürültüsü: 10 kHz ~ 400 kHz, <400 mvrms="mVrms">
• Elektrik Hızlı Geçişler: IEC1000-4-4 Seviye 3, normal çalışma, arıza yok
• Şimşek Darbesi: IEC1000-4-5 Seviye 3, normal çalışma, arıza yok
• Statik Deşarj: IEC1000-4-2, temas ±8 kV, hava ±15 kV, Kriter C: geçici bozulma kabul edilebilir, arıza yok

4. İzolasyon ve Güvenlik Testleri

• İzolasyon Direnci: AC giriş ile ikincil arasında 1 dakika boyunca ≥ 30 MΩ @ 500 VDC
• Dielektrik Dayanıklılığı (Hi-Pot): AC 3 kV, 1 dk; kesim akımı <10 ma="mA">
• Kasa Yüzey Sıcaklık Artışı: Tam yükte, 100/240 VAC girişi ile, ahşap yüzey üzerinde ΔT ≤ 50°C
