Bu makale, P/N: E180092, Birleşik Krallık Güç Bloğu Kiti ile ilgili bilgilerin nerede bulunacağını açıklar

Aşağıdaki bilgiler Birleşik Krallık'ta kullanılan Elo Open Frame monitörler için satılan 50W Güç Bloğu içindir.

• Elo Güç Bloğu Kiti, P/N: E180092
• UPC Kodu: 741149326087
• Elo P/N Açıklaması: ELO-PWR-BRICKCAB- LVL6-UK12V, 4.16A, 50W-R
• Hedef Coğrafya: Birleşik Krallık
• Güç Adaptörü Temel P/N: E217485

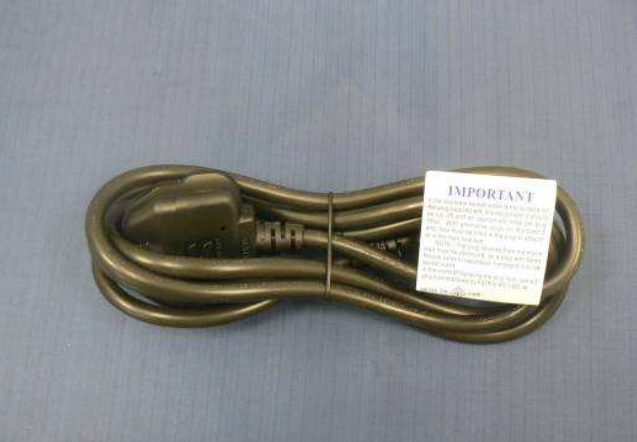

• AC Güç Kablosu Açıklaması: Siyah, 1.8m, UK fişi ile IEC 60320-C13

Specifikasyonlar:

1. KAPSAM
• Bu belge, Delta ADP-50YH güç bloğunun spesifikasyonunu tanımlar.

2. GENEL AÇIKLAMA
• 50W Dış Güç Bloğu ・Seviye VI ・LPS ・RoHS uyumlu

3. GENEL SPESİFİKASYON
• Delta Güç Bloğu
• Boyutlar 120mm (U) × 52.5mm (G) × 32.5mm (Y) veya 110mm (U) × 62.0mm (G) × 31.5mm (Y) (protrüzyon ve kablo olmaksızın)
• Ağırlık - Yaklaşık 284g
• Fiš - 3pin (IEC60320-1 C14)
• Renk - Siyah
• Çıkış - DC kablosu

4. ÇEVRESEL ÖZELLİKLER
• Çalışma sıcaklığı 0～40℃
• Çalışma nemi Delta: 8～95%RH (Kondensasyon olmadan）
• Depolama sıcaklığı Delta: -20～95℃
• Depolama nemi 10～90%RH (Kondensasyon olmadan）5～95%RH (Kondensasyon olmadan）

5. GİRİŞ ÖZELLİKLERİ
• Voltaj

• Frekans

• AC giriş akımı - Delta: Max. 1.7A

6. ÇIKIŞ ÖZELLİKLERİ (GÜÇ BLOĞU）
• Sınıf voltaj - DC12V
• Çıkış akımı - Max. 4.16A
• Dalgalanma voltajı - Normal AC güç girişi altındayken 300mVp-p'den az

7. GÜVENLİK ÖZELLİKLERİ
• Kaçak akım - Delta: 0.60mA'den az
• Dayanıklılık voltajı - 3000VAC, 10mA'den az, 1sn
• İzolasyon direnci - DC500V, 20MΩ'den büyük, 1sn
• Diğerleri

8. MEVZUAT
• Güç bloğu

9. GÜVENİLİRLİK
• MTBF - Delta: 100,000 saat (25℃ altında)

10. ÖNLEMLER VE DİĞERLERİ
• Sadece güç bloğu için
• Müşteri modifikasyonu ile garanti geçersizdir.
• Spesifikasyon değişikliği - Bu spesifikasyon önceden bildirim yapılmadan güncellenecektir.

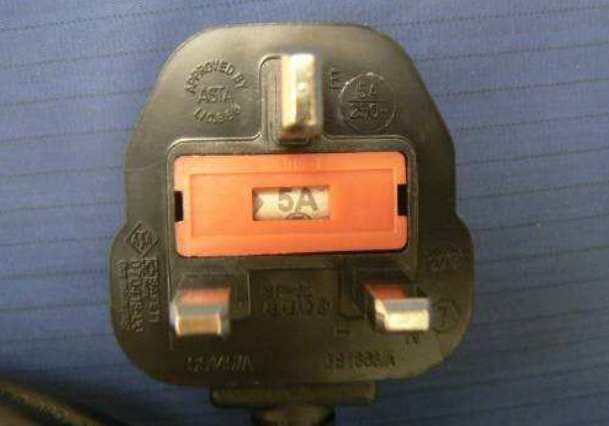

Fotoğraflar







Çizimler
