Bu makale E005277 güç adaptörü için çizimleri ve özellikleri sağlar
Aşağıda E005277 güç adaptörü kiti için spesifikasyonlar ve çizimler yer almaktadır.
E005277 güç adaptörü kiti, aşağıda belirtilen adaptörlerden birini içerecektir:
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
Bu Kiti ayrıca bir (1) AC Güç Kablosu içerir: Siyah, 1.8m, NA fişinden IEC 60320-C13'e
Özellikler:
1. KAPSAM
• Bu belge Delta ADP-50YH veya FSP FSP050-DIBAN2 güç adaptörü için özellikleri tanımlar.
2. GENEL AÇIKLAMA
• 50W Dış Güç Adaptörü ・Seviye VI ・LPS ・RoHS uyumlu
3. GENEL ÖZELLİKLER
• Delta Güç Adaptörü
• Boyutlar 120mm (U) × 52.5mm (G) × 32.5mm (Y) veya 110mm (U) × 62.0mm (G) × 31.5mm (Y) (çıkıntı ve kablo olmadan)
• Ağırlık - Yaklaşık 284g
• Fiş - 3pin (IEC60320-1 C14)
• Renk - Siyah
• Çıkış - DC kablosu
• Boyutlar 120mm (U) × 52.5mm (G) × 32.5mm (Y) veya 110mm (U) × 62.0mm (G) × 31.5mm (Y) (çıkıntı ve kablo olmadan)
• Ağırlık - Yaklaşık 284g
• Fiş - 3pin (IEC60320-1 C14)
• Renk - Siyah
• Çıkış - DC kablosu
o Uzunluk Yaklaşık 1.8m
o Kablo 17AWG
o Fiş Dış φ5.5 İç φ2.1
o Kablo 17AWG
o Fiş Dış φ5.5 İç φ2.1
4. ÇEVRESEL ÖZELLİKLER
• Çalışma sıcaklığı 0～40℃
• Çalışma nemi Delta: 8～95%RH (Yoğunlaşma olmadan）
• Depolama sıcaklığı Delta: -20～95℃
• Depolama nemi 10～90%RH (Yoğunlaşma olmadan）5～95%RH (Yoğunlaşma olmadan）
• Çalışma nemi Delta: 8～95%RH (Yoğunlaşma olmadan）
• Depolama sıcaklığı Delta: -20～95℃
• Depolama nemi 10～90%RH (Yoğunlaşma olmadan）5～95%RH (Yoğunlaşma olmadan）
5. GİRİŞ ÖZELLİKLERİ
• Gerilim
o Nominal AC100-240V
o Çalışma aralığı AC90-264V
o Çalışma aralığı AC90-264V
• Frekans
o Nominal 50 ／60Hz
o Çalışma aralığı 47-63Hz
o Çalışma aralığı 47-63Hz
• AC giriş akımı - Delta: Maks.1.7A
6. ÇIKIŞ ÖZELLİKLERİ (GÜÇ ADAPTÖRÜ）
• Nominal gerilim - DC12V
• Çıkış akımı - Maks. 4.16A
• Dalgalanma gerilimi - 300mVp-p'den az (Normal AC güç girişi altında）
• Çıkış akımı - Maks. 4.16A
• Dalgalanma gerilimi - 300mVp-p'den az (Normal AC güç girişi altında）
7. GÜVENLİK ÖZELLİKLERİ
• Kaçak akım - Delta: 0.60mA'den az
• Dayanıklılık gerilimi - 3000VAC, 10mA'den az, 1sn
• İzolasyon direnci - DC500V, 20MΩ'dan büyük, 1sn
• Diğerleri
• Dayanıklılık gerilimi - 3000VAC, 10mA'den az, 1sn
• İzolasyon direnci - DC500V, 20MΩ'dan büyük, 1sn
• Diğerleri
o OVP işlevi
o SCP işlevi
o SCP işlevi
8. REGÜLASYON
• Güç adaptörü
o Güvenlik: PSE, UL, c-UL, Arjantin S-Mark, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick
o EMI: VCCI-B, CE, FCC, C-Tick
9. GÜVENİLİRLİK
• MTBF - Delta: 100.000 saat (25℃ altında）
10. GARANTİ
• Garanti süresi 3 yıldır.
• Biz garanti süresi içinde üretimi değiştiririz
• Garanti süresi sonrasında ücretli hizmetler mevcuttur.
• Yanlış işlem nedeniyle garanti içinde ücretsiz hizmet mevcut değildir.
• Biz garanti süresi içinde üretimi değiştiririz
• Garanti süresi sonrasında ücretli hizmetler mevcuttur.
• Yanlış işlem nedeniyle garanti içinde ücretsiz hizmet mevcut değildir.
11. DİKKAT VE DİĞERLERİ
• Sadece güç adaptörü için
• Müşteri modifikasyonu ile garanti geçersizdir.
• Özellik değişikliği - Bu özellik, önceden bildirilmeksizin güncellenecektir.
• Müşteri modifikasyonu ile garanti geçersizdir.
• Özellik değişikliği - Bu özellik, önceden bildirilmeksizin güncellenecektir.
Fotoğraflar

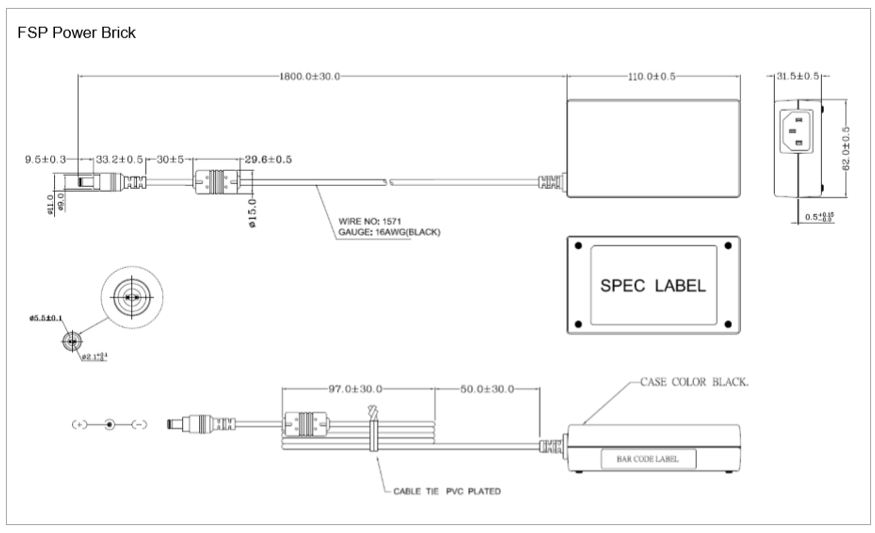

Çizimler
