Bu makale Elo Yedek Parça Numarası: E572635, 90W Güç Bloku Kiti hakkında bilgi sağlar.

Kiti İçeriği:

• 1 x Billion Güç Bloku, BA090-190474MBX, 19V 4740mA
• 1 x Kuzey Amerika AC Güç Kablosu IEC-C5
• 1 x Avrupa AC Güç Kablosu IEC-C5

Özellikler:

• Giriş Voltajı
  • Çalışma Aralığı: 100 - 240 VAC
  • Tasarım Aralığı: 90 – 264 VAC

• Giriş Hat Frekansı
  • Çalışma Aralığı: 50 - 60 Hz
  • Tasarım Aralığı: 47 – 63 Hz

• Giriş Akımı
  • Azami giriş akımı, 230 Vac voltaj koşullarında tam yükte 2.0 A olarak ölçülmüştür.

• Başlangıç Akımı
  • 230 Vac koşullarında azami 120A. Çıkış voltajını düzenleme ayarının altına düşürecek kadar yeterli süreyle giriş voltajının kesilmesi, başlangıç akım sınırlama yeteneğinin yeniden etkinleşmesine neden olacaktır. Tam yükte 25 ℃ soğuk başlangıç.

• Güç Tüketimi
  • Güç kaynağı, 115/230 VAC giriş voltajı koşullarında 0.21 watt'tan daha az güç tüketmektedir.

• Nominal Voltaj
  • Nominal çıkış voltajı 19V olarak belirtilmiştir.

• Voltaj Aralığı
  • Yük 0A ~ 4.74A sabit olduğunda çıkış voltajı 18.05 ~ 19.95V aralığında olacaktır.

• Akım
• Bu adaptör 0A'dan 4.74A'ya kadar çalışabilir.

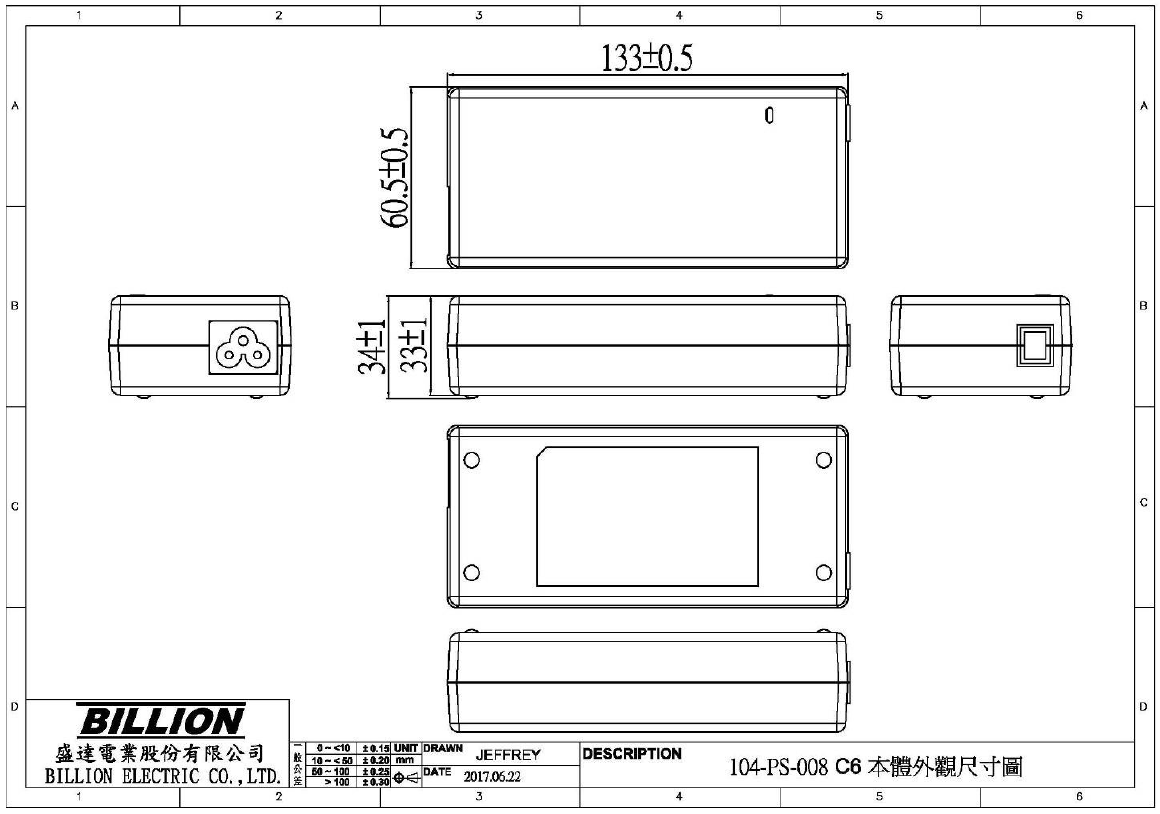

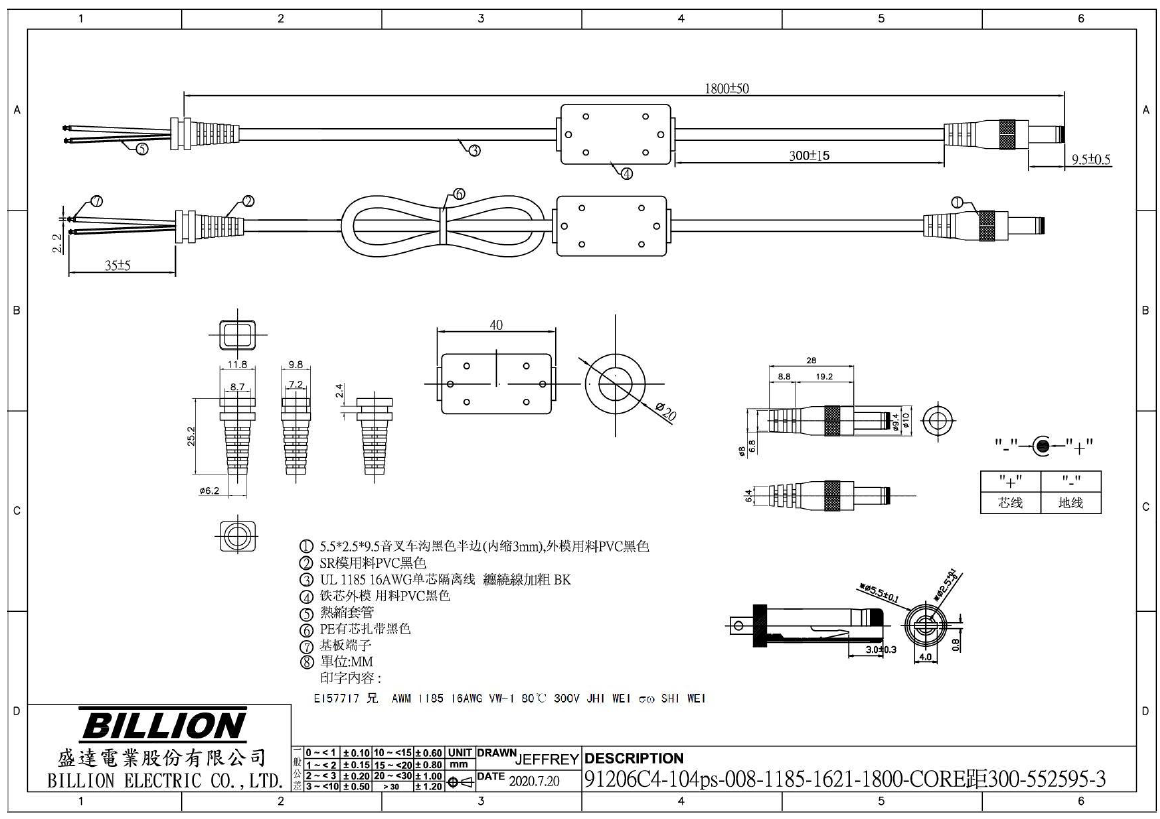

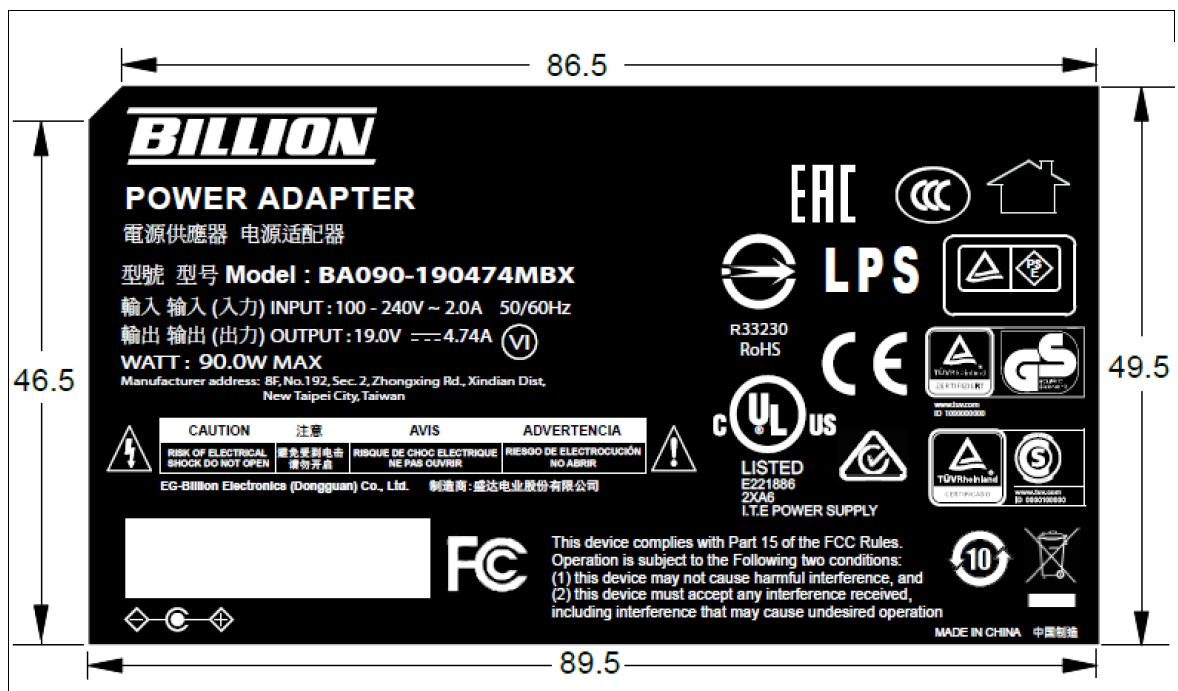

Şematik:

• DC Bağlayıcı Boyutu: OD= 5.5mm, ID= 2.5mm, Uzunluk= 9.5mm

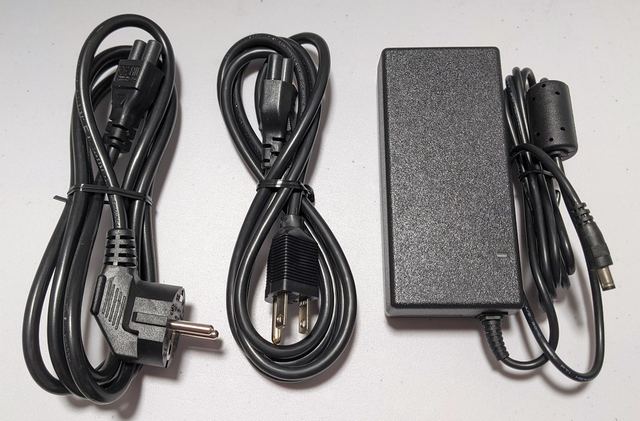

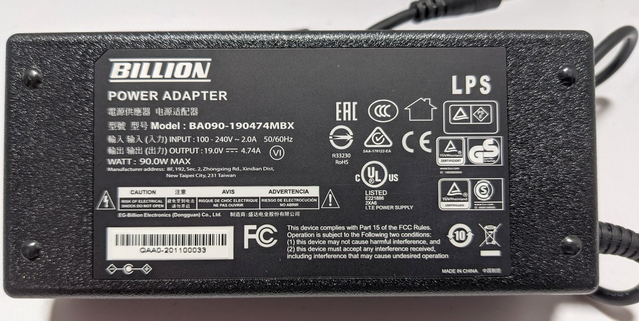

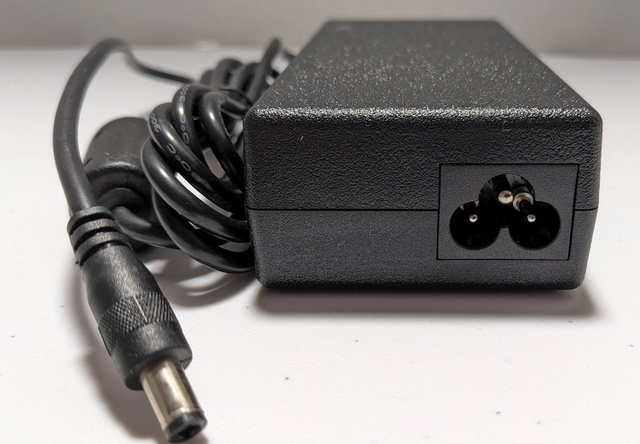

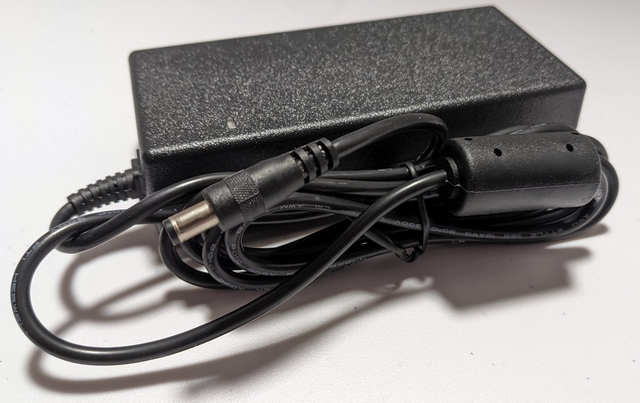

Fotoğraflar:
