Bu makale E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC) hakkında bilgi sağlamaktadır.

Bu güç kaynağı Elo Power Brick Kit: E845269 içerisinde satılmaktadır ve Elo I-Series 3 Intel, E-Series 3 ve EloPOS Sistemlerinde kullanılmaktadır.

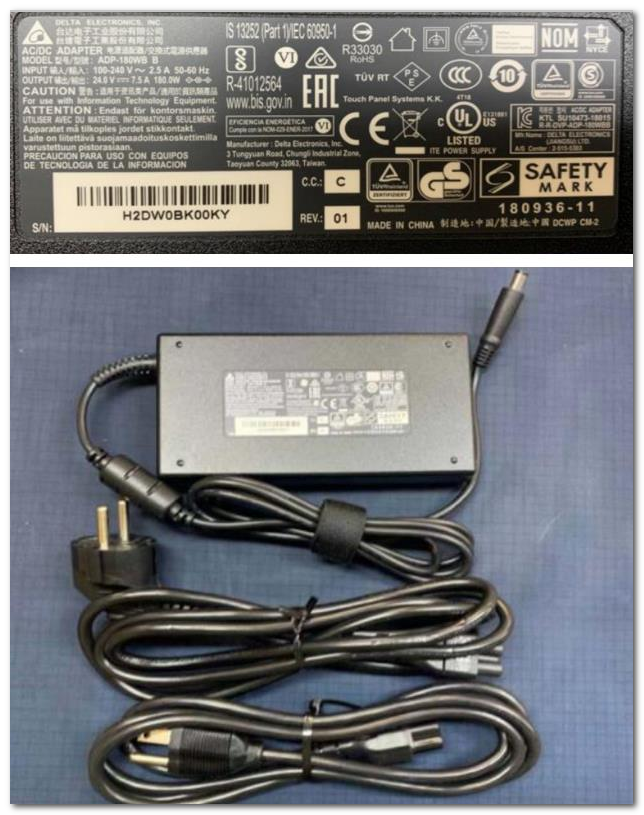

Fotoğraflar:

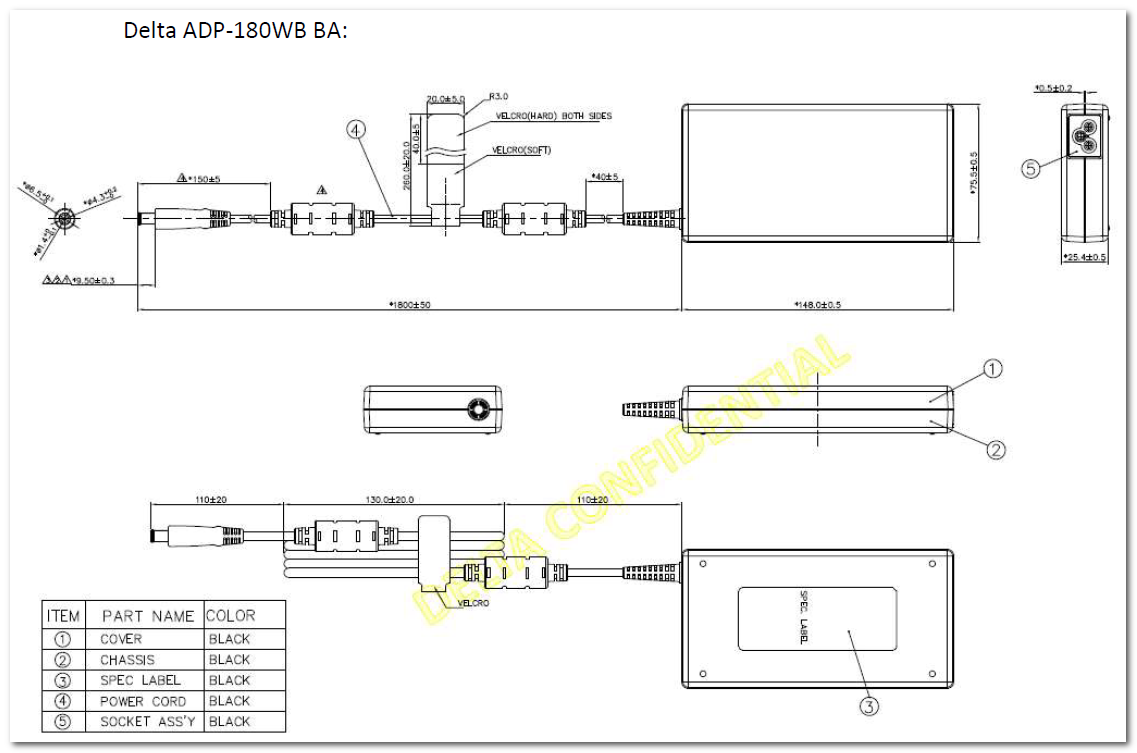

Çizimler:



Güç Adaptörü Özellikleri

1. AC Giriş Özellikleri:

• 1.1 Giriş Nominal Voltajı 100Vac / 240Vac
• 1.2 Giriş Voltajı Aralığı Sürekli 90Vac ila 264Vac
• 1.3.Giriş Frekans Aralığı Sürekli 47Hz ila 63Hz
• 1.4 Giriş Akımı 100Vac/50Hz, tam yük  <3a></3a>
• 1.5 Anlık Akım: Anlık tepe akımı ve Joule integrali, düşük çevresel sıcaklıkta farklı hat voltajında ölçülecektir. <29% i2t="I2T" fuse="Fuse" &="&" bd="BD" at="at" 25℃="25℃" soğuk="cold" başlat="start"></29%>
• 1.6 Verimlilik: 115Vac/60Hz ve 230Vac/50Hz’de %25-50-75 ve %100 yükte ortalama verimlilik 89%
• 1.7 Enerji Tasarrufu Gereksinimi
  • 115Vac/yük yok <0.15w></0.15w>
  • 230Vac/yük yok <0.15w></0.15w>
• 1.8 Güç Faktörü (PF) (EN-61000-3-2) 230Vac/50Hz, tam yük 0.9

2. DC Çıkış Özellikleri:

• 2.1 Çıkış Nominal Voltajı DC kablonun sonunda 24V ölçülmüştür.
• 2.2 Çıkış Akımı Sabit voltaj modunda 0A ila 7.5A
• 2.3 Çıkış Voltajı Aralığı DC kablo sonunda 0A ila 7.5A çıkış 24V±5%
• 2.4 Çıkış Voltajı Dalgalanması ve Gürültü: (0.1uF Seramik Kapasitör ve 47uF Alüminyum Kapasitör çıkış kablosunun ucunda paralel)
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 Çıkış/Alt Aşım Voltajı: 100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 Açılma Gecikme Süresi: 100Vac/240Vac, 0A~7.5A  <3s.></3s.>
• 2.7 Bekleme Süresi 100Vac/240Vac, 7.5A ≧10ms
• 2.8 Yükselme süresi 100Vac/240Vac, 0A~7.5A Vo'nun %10'undan %90'ına ≦100ms

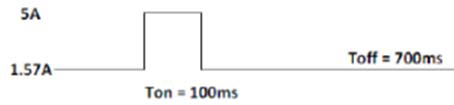

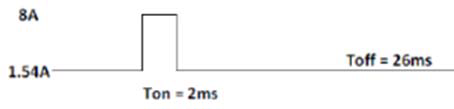

• 2.9 Dinamik Yük Değişikliği: değişim hızı: 20mA/us Vo:24V±10%




.



AC Giriş tipi:

• Priz C6 tipi

DC Kablo:

• TIP: UL 11352 16AWG
• UZUNLUK: 1800 mm

DC Konnektör Boyutu:

• MODEL ADI: ADP-180WB BA
• PLİG TİPİ: JEITA RC-5320A TİP B VOLTAJ SINIFLAMASI 5: 6.5x1.4x9.5
