Bu makale E167926 – Billion Güç Adaptörü, 24V 180W (BS180-240750MBXE0A1) hakkında bilgi vermektedir

Bu güç adaptörü Elo Güç Adaptör Seti: E845269 içinde satılmakta ve Elo I-Series 3 ile Intel, E-Series 3 ve EloPOS Sistemlerinde kullanılmaktadır.

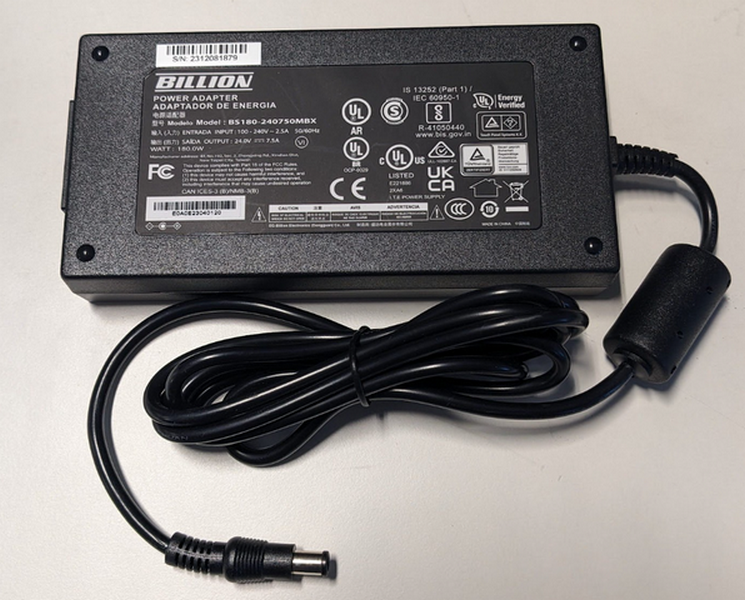

Fotoğraflar:

Çizim:

Etiket:

Teknik Özellikler:

Boyut ve Konfigürasyon

• Ağırlık: 396g
• Giriş Pin: Masaüstü 3PIN / C6
• Boyutlar: 152.3 × 75.6 × 26.4 mm
• Çıkış Bağlantısı: Ø 6.5 × 4.3 × 1.4 mm (Merkez PIN) × 9.5 mm, 180°
• Ünite Rengi: Siyah
• Polarite: Merkez "+"
• Plastik Derecesi: 94V-0
• Kablo: UL11352/1866, 16AWG/1C, Uzunluk: 1.8M
• EMI Çekirdek: 14.2 × 28.5 × 6.35 mm

Giriş Gereksinimleri

• Giriş Voltajı

  • Çalışma Aralığı: 100.0 - 240.0 VAC
  • Tasarım Aralığı: 90.0 - 264.0 VAC

• Giriş Hat Frekansı

  • Çalışma Aralığı: 50.0 - 60.0 Hz
  • Tasarım Aralığı: 47.0 - 63.0 Hz

• Giriş Akımı

  • En yüksek giriş akımı 100.0 VAC voltaj koşulları altında tam yükte (2.5 A) ölçülmüştür.

• Açılış Akımı

  • <29% 230="230" i²t="I²T" sigorta="Fuse" &="&" bd,="BD," ile="with" az="less" altında="under" vac="VAC" koşulları="conditions"></29%>
  • Tam yük, 25°C soğuk başlangıç açılış akımı ≤120A/8.3ms

• Güç Tüketimi

  • Güç kaynağı tüketimi, 115.0/230.0 VAC giriş voltajı koşullarında 0.21 watt'tan azdır.

• Verimlilik

  • Bir 30 dakikalık yanma süresinden sonra 115.0/230.0 VAC (60/50Hz) koşullarında 25%, 50%, 75% ve 100% yük altında ortalama bir verimlilik sağlamalıdır.

Çıkış Değerlendirme Voltajı

• DC Çıkış Voltajı: 24.0V
• Voltaj Düzenleme Aralığı: 22.8V - 25.2V
• Yük (A):
  • Minimum: 0.0A
  • Maksimum: 7.5A
  • Tepe: 20A
