Bu makale, Intel ile Elo Backpack üzerindeki uzaktan güç düğmesinin nasıl kullanılacağını açıklamaktadır.

Genel Bakış

Intel ile Elo Backpack, sistemin fiziksel güç düğmesine basmadan açılıp kapatılmasını sağlayan bir Uzaktan Güç Anahtarı portu içerir. Bu port, Backpack'ın bir dolap, kılıf veya bir ekranın arkasında monte edildiği kurulumlar için tasarlanmıştır.

Uzaktan güç anahtarı, fiziksel güç düğmesiyle aynı işlevi yerine getirir ve alternatif bir kontrol yöntesi olarak sağlanır.

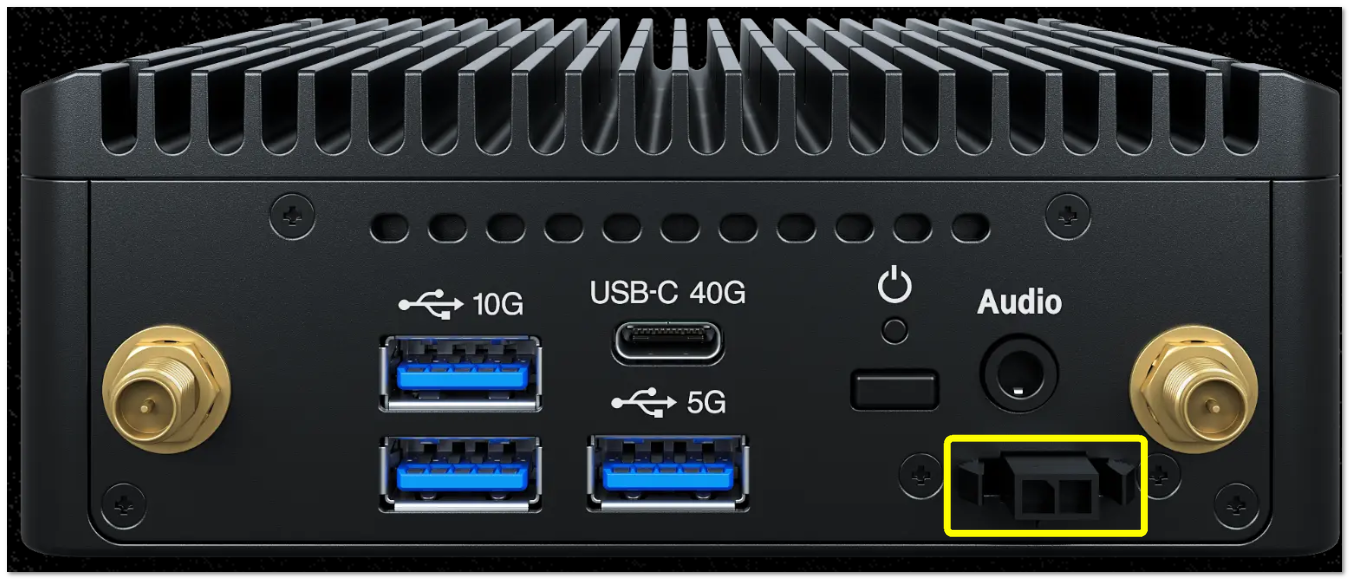

Yukarıda gösterilen uzaktan güç anahtarı (Phoenix Bağlantısı).

Uzaktan Güç Anahtarının Çalışma Prensibi

Port, bir Phoenix bağlantısı kullanır
Güç kontrolü, bir anlık kuru kontak kullanılarak tetiklenir
Kontağı kısa bir süre kapatmak, güç düğmesine basmayı simüle eder
Dışarıdan hiçbir voltaj uygulanmamalıdır

📌 Not: Bu port, sistem gücünü doğrudan değiştirmez. Sadece montaj kartına sinyal yollar, tıpkı fiziksel güç düğmesine basmak gibi.

Bağlantı Detayları ve Pin Çıkışı

Uzaktan Güç Anahtarı bağlantısı (CN11) aşağıdaki pin atamasını kullanır:

Pin	Signal	Açıklama
Pin 1	Güç Anahtarı	Güç kontrol sinyali (iç çekme 3.3 V)
Pin 2	GND	Toprak

Sistemi açmak veya kapatmak için Pin 1’i Pin 2 ile kısa devre yapın
Önerilen basma süresi: 0.5–1 saniye
Güç davranışı BIOS ve işletim sistemi güç düğmesi ayarlarını takip eder

⚠️ Uyarı: Uzaktan Güç Anahtarı pinlerine dış voltaj uygulamayın. Voltaj uygulamak sisteme zarar verebilir.

Tipik Kullanım Durumları

Bir kiosk veya dolaptaki dış veya gizli güç düğmesi
PLC veya otomasyon sisteminden röle tabanlı kontrol
Bir kılıf veya ekranla senkronize güç kontrolü
Fiziksel güç düğmesinin erişilemez olduğu kurulumlar

Müşteri gereksinimlerinin farklılık göstermesi nedeniyle, Elo standart bir uzaktan güç kablosu sağlamaz. Müşteriler, Phoenix bağlantısını belirli kurulum ihtiyaçlarına göre kablolayabilir.

📌 Not: Müşteri tarafındaki kablolama (anahtar, röle, kontrolör) kullanılan kılıfa veya otomasyon sistemine bağlıdır, bu nedenle tek bir Elo kablosu sağlanmamaktadır.

Elo IDS Ekranları ile Entegrasyon

Intel ile Backpack, uyumlu bir Elo IDS ekranına monte edildiğinde, Uzaktan Güç Anahtarı portu, ekran ile Backpack arasında güç kontrolünü senkronize etmek için kullanılabilir ve her iki cihazın birlikte açılıp kapanmasını sağlar.

📌 Not: Güç senkronizasyonu davranışı, IDS modeline ve sistem konfigürasyonuna bağlı olarak değişebilir.

Önemli Kullanım Notları

❗ Önemli:

Sadece anlık kontakt kullanın, sürekli veya kilitli anahtar kullanmayın
Uzun kontak kapatmaları zorunlu kapatma davranışına neden olabilir
Sistem yanıtı BIOS ve işletim sistemi güç düğmesi ayarlarına bağlıdır

Özet

Intel ile Elo Backpack üzerindeki Uzaktan Güç Anahtarı portu, bir Phoenix bağlantısı ve anlık kuru kontak kullanarak sistem gücünü uzaktan kontrol etmek için basit, düşük voltajlı bir yöntem sunar. Bu, ana gücü değiştirmeden dolaplara, kiosk ve Elo ekran kurulumlarına esnek entegrasyon sağlar.
