Bu makale, Intel işlemcili bir Elo Backpack®'ta bellek modülünün (RAM) nasıl değiştirileceği hakkında talimatlar sağlamaktadır.
ℹ Başlamadan Önce
Cihazı servis etmeden önce, cihazı kapatın, tüm güç ve periferal kablolarını çıkarın ve iç bileşenlere zarar vermemek için uygun ESD (elektrostatik deşarj) koruması kullanın.
Cihazı servis etmeden önce, cihazı kapatın, tüm güç ve periferal kablolarını çıkarın ve iç bileşenlere zarar vermemek için uygun ESD (elektrostatik deşarj) koruması kullanın.
RAM Değiştirme Prosedürü
- Intel işlemcili Elo Backpack'i temiz, korumalı bir çalışma yüzeyine yerleştirin.
- Güç bloğu muhafaza vidasını çıkarın, ardından güç bloğunu çıkarın.
- Yüzeye monte braketler varsa, dört montaj vidasını çıkarın ve braketleri ayırın.
- Phillips PH1 tornavidasını kullanarak, şasiyi güvence altına alan on beş (15) vidayı çıkarın.
- Üst kapağı alt şasiden dikkatlice ayırın.
Metal kapak, muhafazaya hafif yapışabilir. Gerekirse, kapağı el ile kaldırmadan önce dikkatlice ayırmak için plastik bir levye aleti kullanın.

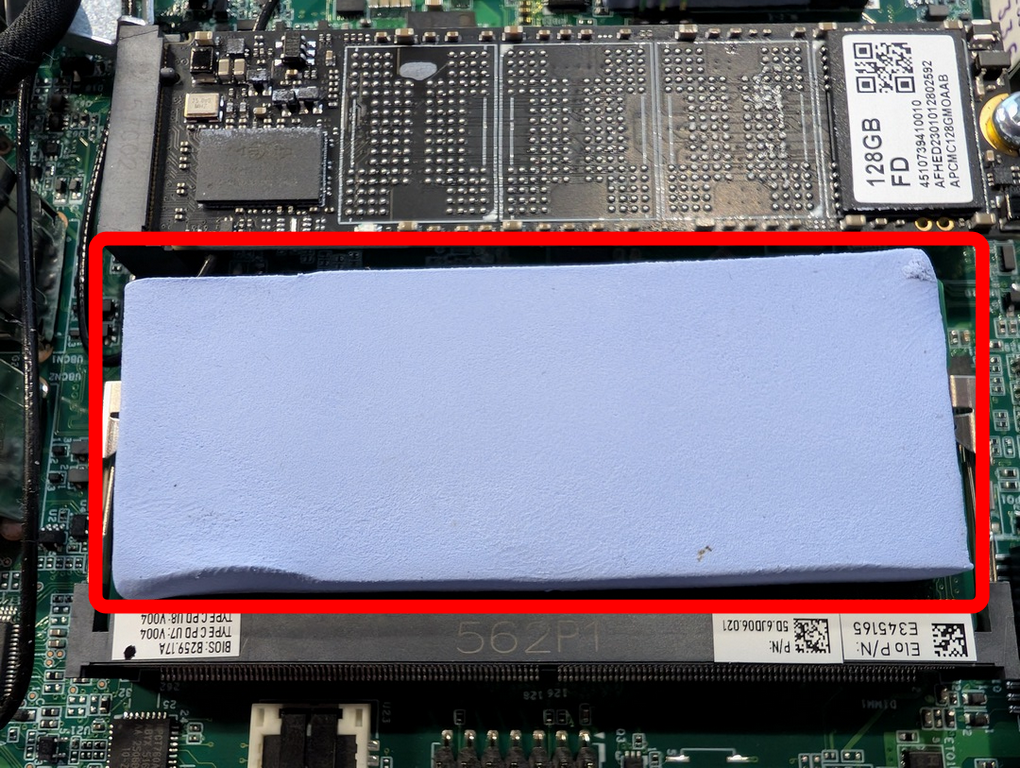

RTC pil konektörüne veya kablolara zarar vermemeye dikkat edin. - Bellek modülünün üst kısmındaki mavi termal pedi dikkatlice soyun ve yeniden kurulum için bir kenara koyun.

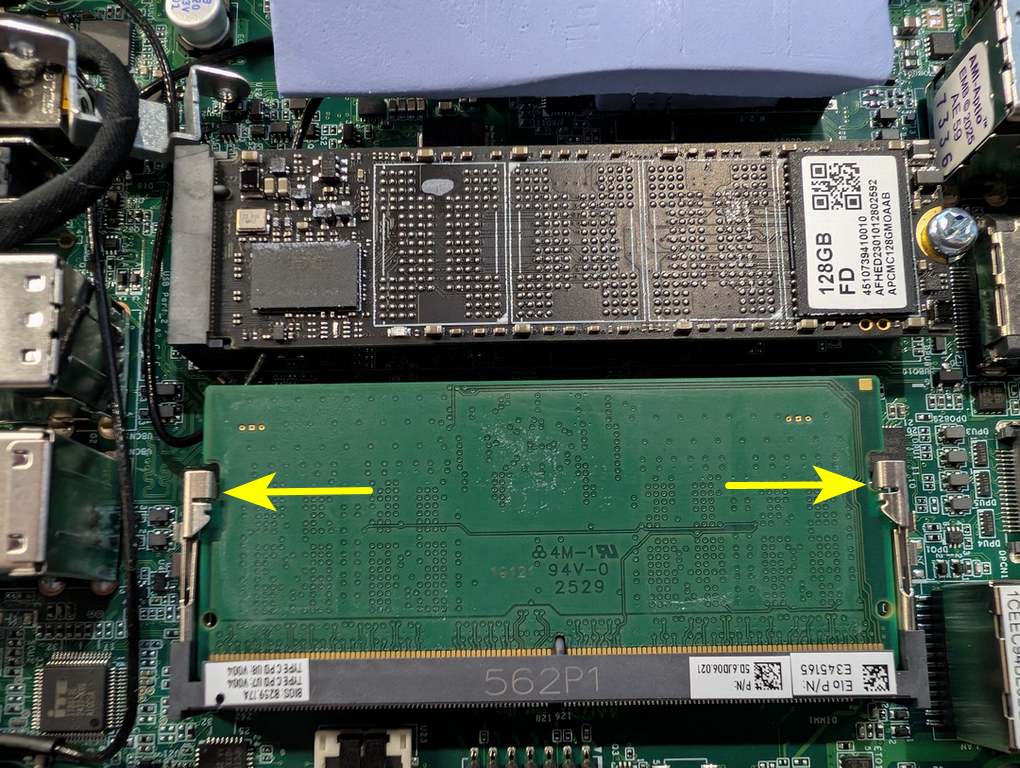

- Parmaklarınızı kullanarak, bellek modülü serbest kalana kadar iki tutucu klibi dışa doğru nazikçe itin ve yukarı doğru fırlamasını sağlayın.

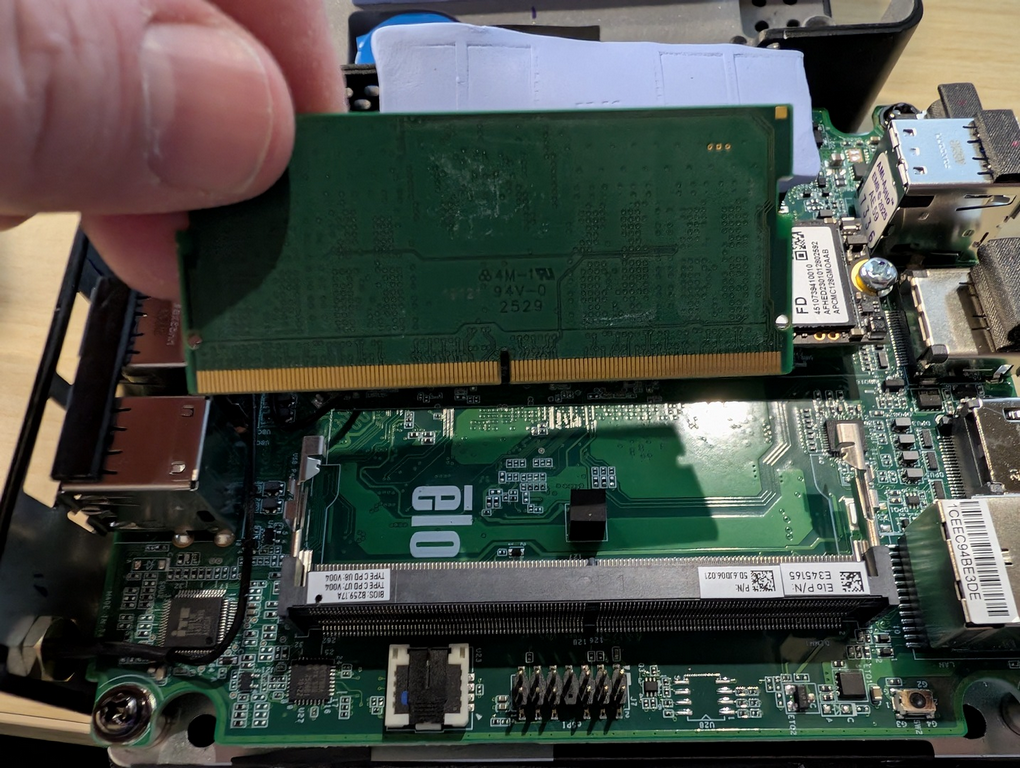

- Bellek modülünü, yaklaşık 30 derecelik bir açıyla düz bir şekilde çekerek soketten çıkarın.
- Desteklenen bir yedek DDR5 SO-DIMM'i, aynı açıyla sokete yerleştirerek takın, ardından her iki tutucu klip yerine oturana kadar aşağı doğru bastırın.
- Bellek modülünün üstüne mavi termal pedi yeniden takın.
- Sökmenin tersine çevrilen adımları izleyerek Backpack'i yeniden monte edin.
⚠ Önemli
Sadece desteklenen DDR5 SO-DIMM bellek modüllerini kullanın. Desteklenmeyen bellek kullanımı, performans kaybına, sistem kararsızlığına veya uyumluluk sorunlarına yol açabilir.
Sadece desteklenen DDR5 SO-DIMM bellek modüllerini kullanın. Desteklenmeyen bellek kullanımı, performans kaybına, sistem kararsızlığına veya uyumluluk sorunlarına yol açabilir.
Fabrika Bellek Spesifikasyonları
| Model | Fabrika Bellek Yapılandırması |
|---|---|
| Intel N97 | Bir slotta kurulu 8 GB DDR5-4800 SO-DIMM. Maksimum 16 GB'a çıkarılabilir. |
| Intel Core i3 | Bir slotta kurulu 16 GB DDR5-4800 SO-DIMM. Maksimum 16 GB'a çıkarılabilir. |
| Intel Core i5 | İki slottan birinde kurulu 16 GB DDR5-5600 SO-DIMM. İki DDR5-5600 SO-DIMM modülü kullanarak maksimum 64 GB'a çıkarılabilir.12 |
1 Maksimum desteklenen bellek kapasitesi, iki DDR5-5600 SO-DIMM modülü ile 64 GB'dır.
2 Ek bellek satın almadan önce, fabrika kurulu bellek modülünün üreticisini doğrulayın, yeni bellek kitiyle uyumluluğunu sağlamak için kontrol edin.
💡 İpucu
En iyi performans ve uyumluluk için, mümkün olduğunda aynı kapasite, hız ve üreticiye sahip bellek modüllerini kurun, özellikle de Intel Core i5 modellerindeki her iki bellek slotunu doldururken.
En iyi performans ve uyumluluk için, mümkün olduğunda aynı kapasite, hız ve üreticiye sahip bellek modüllerini kurun, özellikle de Intel Core i5 modellerindeki her iki bellek slotunu doldururken.
