Bu makale, Intel işlemcili bir Elo Backpack®'ta Gerçek Zamanlı Saat (RTC) pilinin nasıl değiştirileceğine dair talimatlar sunmaktadır.
ℹ Başlamadan Önce
Aygıtın bakımını yapmadan önce, kapatın, tüm güç ve çevresel kabloları çıkarın ve dahili bileşenlere zarar vermemek için uygun ESD (statik deşarj) koruması kullanın.
Aygıtın bakımını yapmadan önce, kapatın, tüm güç ve çevresel kabloları çıkarın ve dahili bileşenlere zarar vermemek için uygun ESD (statik deşarj) koruması kullanın.
RTC Pilinin Değiştirilmesi Prosedürü
- Intel işlemcili Elo Backpack'i temiz, korunaklı bir çalışma yüzeyine yerleştirin.
- Güç adaptörünü sabitleyen vidayı çıkarın, ardından güç adaptörünü çıkarın.
- Yüzeye montaj braketleri takılıysa, dört montaj vidasını çıkarın ve braketleri ayırın.
- Bir Phillips PH1 tornavidası kullanarak, kasa sabitleyen on beş (15) vidayı çıkarın.
- Üst kapağı dikkatlice alt kasadan ayırın.
Metal kapak, muhafazaya hafifçe yapışabilir. Gerekirse, kapağı elle kaldırmadan önce dikkatlice ayırmaya başlamak için plastik bir levye aleti kullanın.

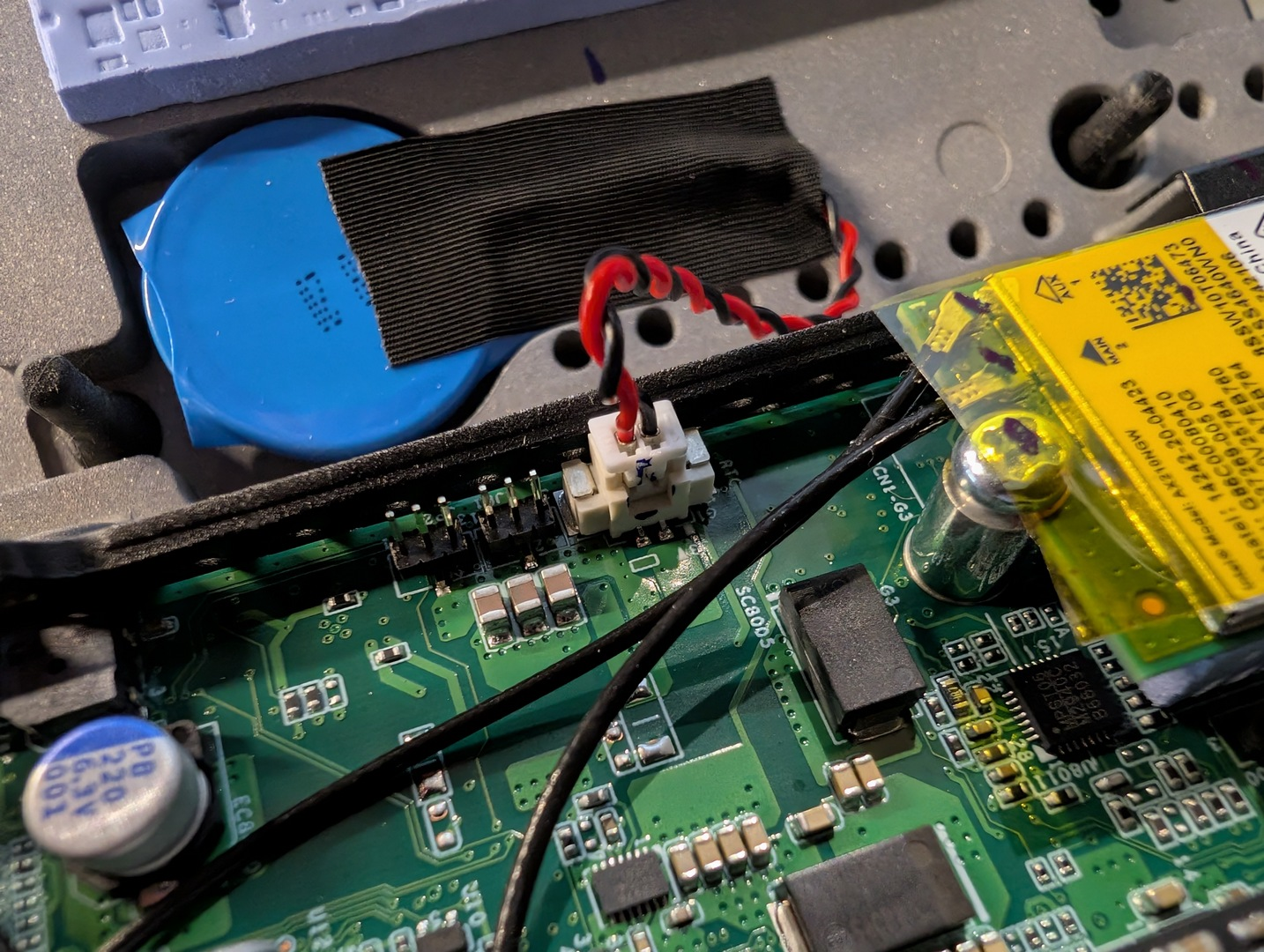

RTC pilinin konektörüne veya kablolarına zarar vermemeye dikkat edin. - RTC pili konektörünü sistem kartından çıkarın.
- RTC pilini sabitleyen siyah kumaş bandı dikkatlice çıkarın, ardından pili kasadan çıkarın.
- Özgün yerde bir yedek CR2450W yüksek sıcaklık madeni alüminyum oksit lityum pili takın.
- Yedek pili orijinal siyah kumaş band ile güvence altına alın.
- RTC pili konektörünü sistem kartına tekrar bağlayın.
- Montajı, sökme adımlarını tersine çevirerek tekrar birleştirin.
⚠ Önemli
RTC pilini yalnızca aynı pil tipi veya Elo onaylı eşdeğeri ile değiştirin: CR2450W yüksek sıcaklık madeni alüminyum oksit lityum pili. Yanlış pil tipi kullanmak, sistemin uygunsuz çalışmasına veya zarar görmesine neden olabilir.
RTC pilini yalnızca aynı pil tipi veya Elo onaylı eşdeğeri ile değiştirin: CR2450W yüksek sıcaklık madeni alüminyum oksit lityum pili. Yanlış pil tipi kullanmak, sistemin uygunsuz çalışmasına veya zarar görmesine neden olabilir.
RTC Pilinin Teknik Özellikleri
| Teknik Özellikler | Değer |
|---|---|
| Pil Tipi | CR2450W |
| Kimyası | Madeni alüminyum oksit lityum |
| Sıcaklık Derecesi | Yüksek Sıcaklık |
💡 İpucu
RTC pilinin değiştirilmesi, pil tamamen boşalmışsa sistem tarihini, saatini ve BIOS ayarlarını sıfırlayabilir. Değiştirme işlemini tamamladıktan sonra BIOS yapılandırmasını ve sistem saatini doğrulayın.
RTC pilinin değiştirilmesi, pil tamamen boşalmışsa sistem tarihini, saatini ve BIOS ayarlarını sıfırlayabilir. Değiştirme işlemini tamamladıktan sonra BIOS yapılandırmasını ve sistem saatini doğrulayın.
