Bu makale, Intel işlemcili bir Elo Backpack®'te katı hal sürücüsünü (SSD) değiştirmek için talimatlar sağlar.
ℹ Başlamadan Önce
Cihazı hizmete almadan önce, elektrik akışını kapatın, tüm kabloları ve çevre birimlerini çıkarın ve iç bileşenlere zarar vermemek için uygun ESD (statik elektrik deşarjı) koruması kullanın.
Cihazı hizmete almadan önce, elektrik akışını kapatın, tüm kabloları ve çevre birimlerini çıkarın ve iç bileşenlere zarar vermemek için uygun ESD (statik elektrik deşarjı) koruması kullanın.
SSD Değiştirme Prosedürü
- Elo Backpack'i Intel ile temiz, korunaklı bir çalışma yüzeyine yerleştirin.
- Güç adaptörünü tutan vida çıkarın, ardından güç adaptörünü çıkarın.
- Yüzey montaj braketleri takılıysa, dört montaj vidasını çıkarın ve braketleri ayırın.
- Phillips PH1 tornavida kullanarak, kasayı sabitleyen on beş (15) vidayı çıkarın.
- Üst kapağı alt şasiden dikkatlice ayırın.
Metal kapak, muhafazaya hafif yapışabilir. Gerekirse, kapağı elden kaldırmadan önce nazikçe ayırmak için plastik bir levye aracı kullanın.

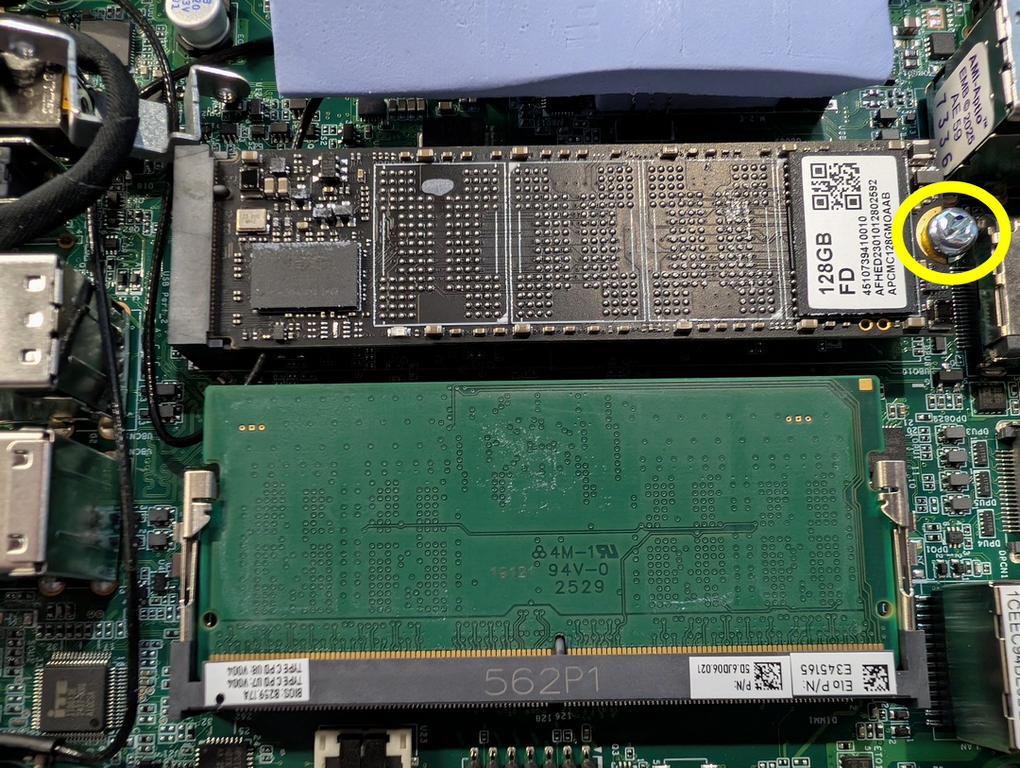

RTC batarya konektörüne veya kablolarına zarar vermemeye dikkat edin. - Phillips tornavida kullanarak, SSD’yi tutan vidayı çıkarın.
- SSD’yi M.2 konektöründen dikkatlice kaydırarak çıkarın.
- Uyumlu bir yedek SSD takın, tutma vidasıyla sabitleyin ve sökme adımlarını tersine çevirerek Backpack'i yeniden birleştirin.
⚠ Önemli
Sadece desteklenen M.2 PCIe (NVMe) SSD'leri kullanın. Desteklenmeyen depolama cihazlarının kurulumu, performans kaybına veya uyumluluk sorunlarına neden olabilir.
Sadece desteklenen M.2 PCIe (NVMe) SSD'leri kullanın. Desteklenmeyen depolama cihazlarının kurulumu, performans kaybına veya uyumluluk sorunlarına neden olabilir.
Fabrika SSD Özellikleri
| Model | Fabrika SSD |
|---|---|
| Intel N97 | 128 GB M.2 PCIe (NVMe) SSD, 80 TBW |
| Intel Core i3 / Core i5 | 256 GB M.2 PCIe (NVMe) SSD, 160 TBW |
Not: GB, depolama kapasitesinde bir milyar bayta eşittir. Kullanıcıya açık kapasite, formatlama ve sistem yazılımı nedeniyle daha azdır.
