Wo finde ich Informationen zum P/N: E571601, European und Korea Power Brick Kit?

Dieser Artikel erklärt, wie man Informationen zu P/N: E571601, Power Brick Kit für Europa und Korea, findet

Nachfolgende Informationen gelten für den 50W Power Brick, der für Elo Open Frame Monitore in Europa und/oder Korea verkauft wird.

Elo Power Brick Kit, P/N: E571601
UPC Code: 741149326070
Elo P/N Beschreibung: ELO-PWR-BRICKCAB-LVL6-EU-KR-12V, 50W-R
Geplante Geografie: Europa oder Korea
Power Adapter Basis P/N: E217485

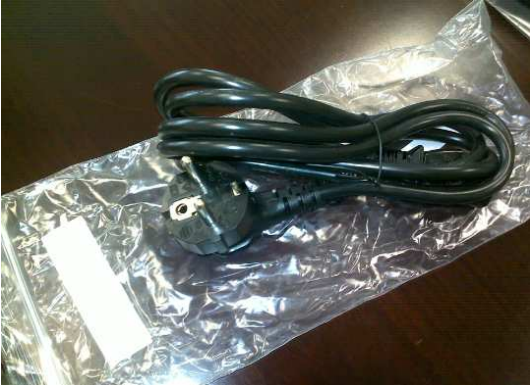

Beschreibung des AC-Netzkabels: Schwarz, 1,8m, EU/KR Stecker zu IEC 60320-C13

Spezifikationen:

1. GLOSSAR
•   Dieses Dokument definiert die Spezifikation für den Delta ADP-50YH Power Brick.

2. ALLGEMEINE BESCHREIBUNG
•   50W Externer Power Brick ・Level VI ・LPS ・RoHS konform

3. ALLGEMEINE SPEZIFIKATION
•   Delta Power Brick
•   Abmessungen 120mm (L) × 52,5mm (B) × 32,5mm (H) oder 110mm (L) × 62,0mm (B) × 31,5mm (H) (ohne Überstand und Kabel)
•   Gewicht - Ungefähr 284g
•   Stecker - 3pin (IEC60320-1 C14)
•   Farbe - Schwarz
•   Ausgang - DC-Kabel

o   Länge Ungefähr 1,8m
o   Kabel 17AWG
o   Stecker Außen φ5,5 Innen φ2,1

4. UMWELTSPEZIFIKATION
•   Betriebstemperatur 0～40℃
•   Betriebsfeuchtigkeit Delta: 8～95%RH (Unter Nicht-Kondensation)
•   Lagerungstemperatur Delta: -20～95℃
•   Luftfeuchtigkeit Lagerung 10～90%RH (Unter Nicht-Kondensation)5～95%RH (Unter Nicht-Kondensation)

5. EINGANGSSPEZIFIKATION
•   Spannung

o Nennwert AC100-240V
o Betriebsbereich AC90-264V

• Frequenz

o Nennwert 50 ／60Hz
o Betriebsbereich 47-63Hz

•   AC Eingangsstrom - Delta: Max.1.7A

6. AUSGANGSSPEZIFIKATION (POWER BRICK）
•   Nennspannung - DC12V
•   Ausgangsstrom - Max. 4.16A
•   Ripple-Spannung - Weniger als 300mVp-p (Unter normaler AC-Stromversorgung)

7. SICHERHEITSSPEZIFIKATION
•   Leckstrom - Delta: weniger als 0,60mA
•   Durchschlagspannung - 3000VAC, weniger als 10mA, 1 Sekunde
•   Isolationswiderstand - DC500V, größer als 20MΩ, 1 Sekunde
•   Weitere

o OVP-Funktion
o SCP-Funktion

8. NORMEN
• Power Brick

o Sicherheit: PSE, UL, c-UL, Argentinien S-Mark, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick

9. ZUVERLÄSSIGKEIT
•   MTBF - Delta: 100.000 Stunden (Unter 25℃）

10. VORSICHTSMASSNAHMEN UND ANDERE
•   Nur für Power Brick
•   Garantie erlischt bei Änderungen durch den Kunden.
•   Änderung der Spezifikation - Diese Spezifikation kann ohne Vorankündigung geändert werden.

Fotos

E005277 photo1.jpg
E005277 photo2.jpg

Zeichnungen
