Dieser Artikel enthält die Spezifikationen für das Netzteil P/N: E516762.

Das ATS090A1-G190 ist ein 90W universeller AC-DC-Netzadapter, der für industrielle Steuerungen und I.T.E.-Anwendungen entwickelt wurde. Es liefert eine Gleichspannung von 19V mit hoher Effizienz und mehreren Schutzfunktionen.

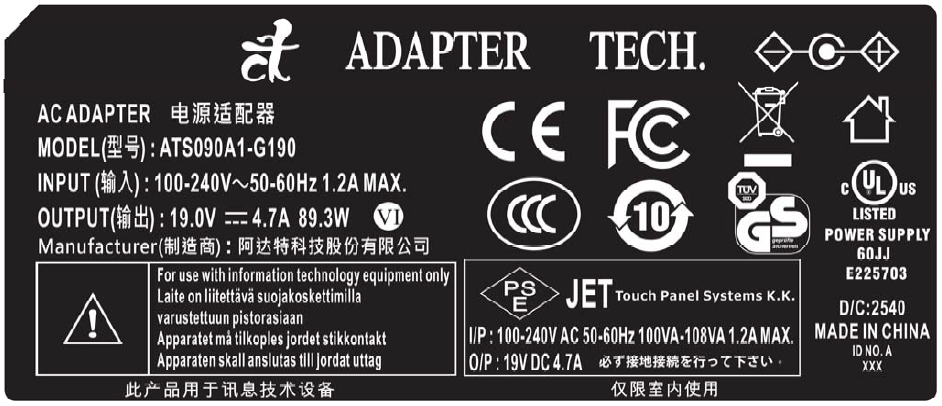

Eigenschaften

• Eingang: Universell 100 ~ 240 VAC / 50 ~ 60 Hz, kein Schiebeschalter erforderlich
• Ausgang: +19,0 V / 0 ~ 4,7 A
• Gehäusedimension: 133,5 (L) × 53,5 (B) × 33,0 (H) ± 1 mm
• Wirksamkeit: Durchschnitt ≥ 88%, ≥ 79% bei 10% Last
• Sicherheit: CUL / UL / GS / PSE / CCC zertifiziert
• EMI: CE / FCC Klasse B (Leitung & Strahlung)
• Schutz: OVP, SCP, OCP, OTP
• Anwendung: Geeignet für I.T.E. und industrielle Steuerungsanwendungen
• Standards: Entspricht DoE Level VI / ErP Lot 7

Eingangspezifikationen

• Spannung: Universell 100 ~ 240 VAC, einphasig
• Frequenz: 50 ~ 60 Hz
• Strom: 1,2 A Max.
• Anlaufstrom: 80 A max @ 230 VAC (kalter Start, 25°C, Vollast)
• Wirksamkeit: Durchschnitt ≥ 88% (115 & 230 VAC), ≥ 79% bei 10% Last
• Stromverbrauch: ≤ 0,21 W (Leerlauf)
• Leistungsfaktor: ≥ 0,9 bei Vollast
• Hinweis: Durchschnittliche Effizienz (Eff_av) berechnet aus 25%, 50%, 75% und 100% Lastmessungen

Ausgangsspezifikationen

• Gleichstromausgangsspannung: +19,0 V ± 5%
• Strom: 4,7 A Max.
• Regelung: 18,05 V min ~ 19,0 V typ ~ 19,95 V max
• Ripple & Geräusche: 228 mVp-p Max (20 MHz Bandbreite, 0,1 μF + 47 μF Kappen am Ausgang)
• Maximalleistung: 89,3 W Max.

Schutzfunktionen

• Überspannungsschutz (OVP): 150% Vout Max, abschaltbar bei 50% Last
• Kurzschlussschutz (SCP): Selbstheilung
• Überstromschutz (OCP): 180% Iout Max, Selbstheilung
• Übertemperaturschutz (OTP): Selbstheilung

Sicherheitsanforderungen

• Dielektrische Festigkeit: Primär zu Sekundär 3000 VAC RMS, Primär zu Rahmen-Erde 1770 VAC RMS, jeweils 1 Minute
• Isolationswiderstand: ≥ 10 MΩ, 500 VDC (Primär zu Sekundär / Primär zu Rahmen-Erde)
• Leckstrom: <5 mA rms="RMS">
• Erdstest: <0,1>

Umwelt- & Betriebsleistung

• Betriebstemperatur: -20°C ~ +40°C
• Lagertemperatur: -20°C ~ +80°C
• Betriebsfeuchtigkeit: 20% ~ 80% RH (nicht-kondensierend)
• Lagertemperatur: 10% ~ 90% RH (nicht-kondensierend)
• Kühlung: Natürliche Luftzirkulation

Zuverlässigkeit

• MTBF: 300.000 Stunden (berechnet bei 25°C gemäß Telcordia SR-332)

Mechanische Spezifikationen

• Gewicht: 292 g (Referenz)
• Kabeltyp: Schwarz UL1185 18AWG (Draht + Stecker)

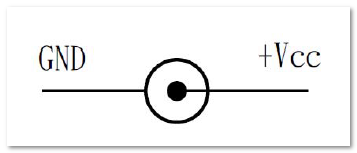

• Stecker: 5,5 × 2,5 × 8,5 mm, Stimmgabel- & Rillenstiftzuordnung

• Kabellänge: 1800 mm
• Gehäusedimension: 133,5 mm (L) × 53,5 mm (B) × 33 mm (H) ± 1 mm
• Materialentflammbarkeit: UL 94V-0

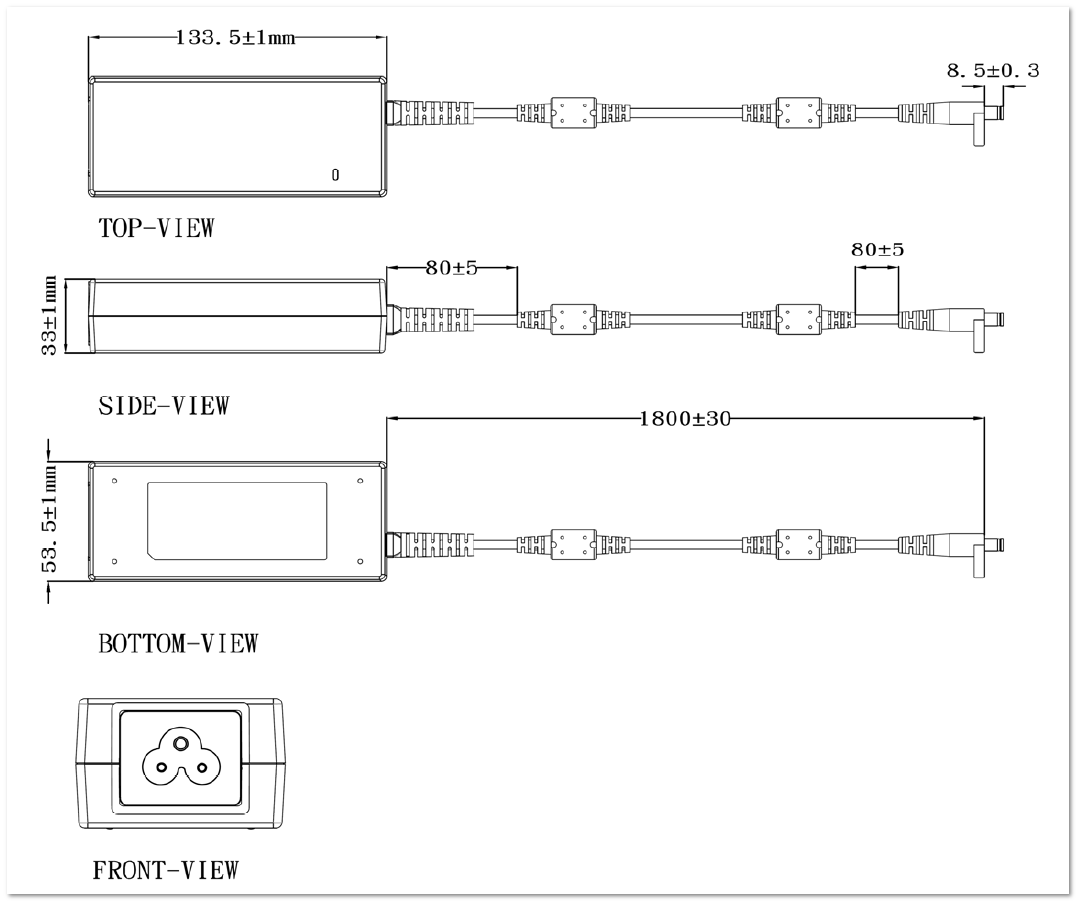

• Äußeres Erscheinungsbild: Entsprechend der untenstehenden technischen Zeichnung (Maßstab → mm)
