Dieser Artikel bietet technische Informationen über die P/N: E695530, 18W USBC PD Ladegerät mit (US, EU, UK) Steckdosenoptionen.
Dieses Netzteil wird mit dem Elo Pay 7-Zoll-Gerät geliefert.
Spezifikationen des Netzteils – Billion Teil-Nr. BQ018-090200CXXMEW0
Ausgangsspannungsbewertungen
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
Elektrische Spezifikationen
Eingangsanforderungen
Eingangsspannung
Betriebsbereich: 100 – 240 VAC
Entwurfsbereich: 90 – 264 VAC
Eingangsnetzfrequenz
Betriebsbereich: 50 – 60 Hz
Entwurfsbereich: 47 – 63 Hz
Eingangsstrom
Maximum: 0.6 A bei Volllast mit 230 VAC
Einschaltstrom
Maximum: 70A bei 230 VAC (Kaltstart, Volllast, 25 ℃)
Eingangsunterbrechungen, die ausreichen, um die Regelung zu unterschreiten, setzen die Einschaltstrombegrenzung zurück.
Energieverbrauch
< 0.075 W bei 115/230 VAC Eingang mit 5V Ausgang
Effizienz
Gemessen bei 25%, 50%, 75% und 100% Last mit 115/230 VAC Eingang (60/50Hz), nach 30 Minuten Einbrennen.
| Ausgang | DOE VI | CoC V5 Tier II |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A (max. 18W) | 85.00% | 85.45% |
Ausgangsanforderungen
Ausgangsnennspannung
PD-Modus:
| Ausgang | Spannungsregelung | Lastbereich |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
PPS-Modus:
| Ausgang | Spannungsregelung | Lastbereich |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA (max. 18W) |
Spitzenlast
Bei 5V Ausgang: 6.0A / 1ms unter 115/230 VAC Eingangsbedingungen.

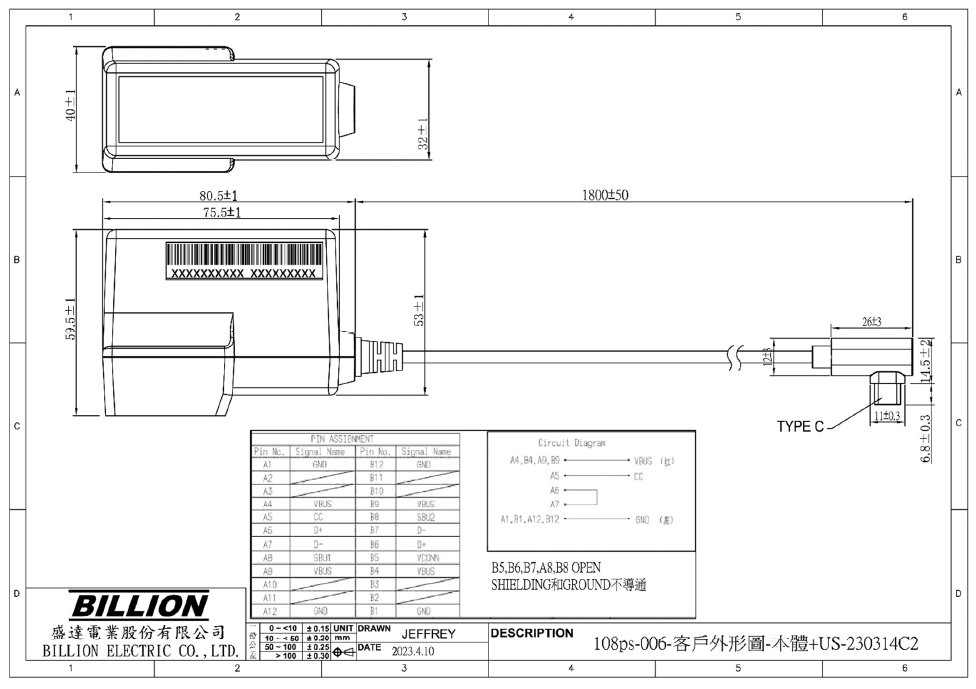

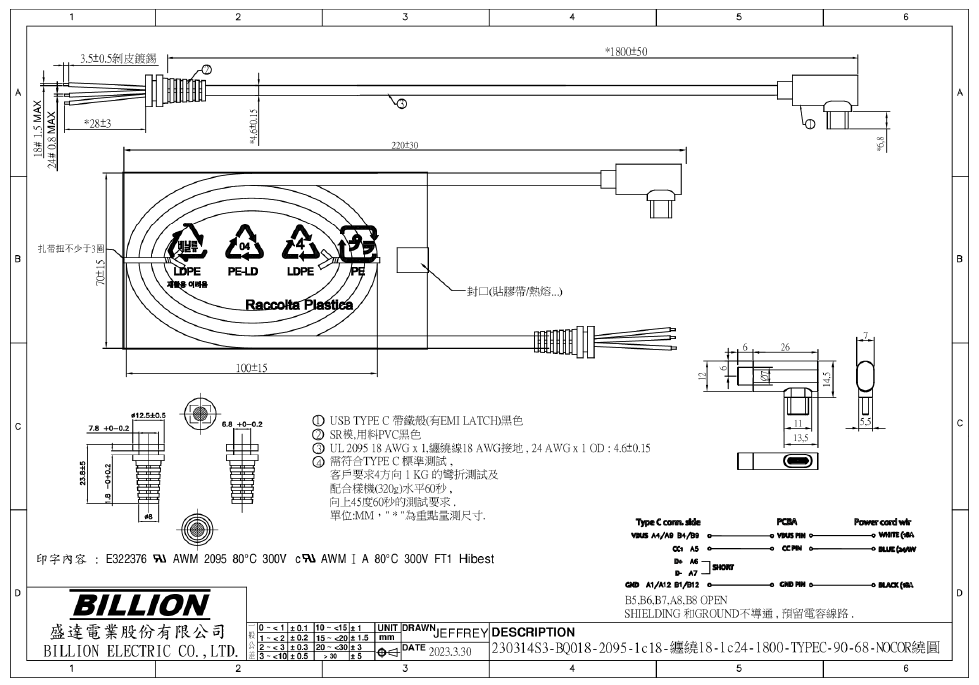

Zeichnung:

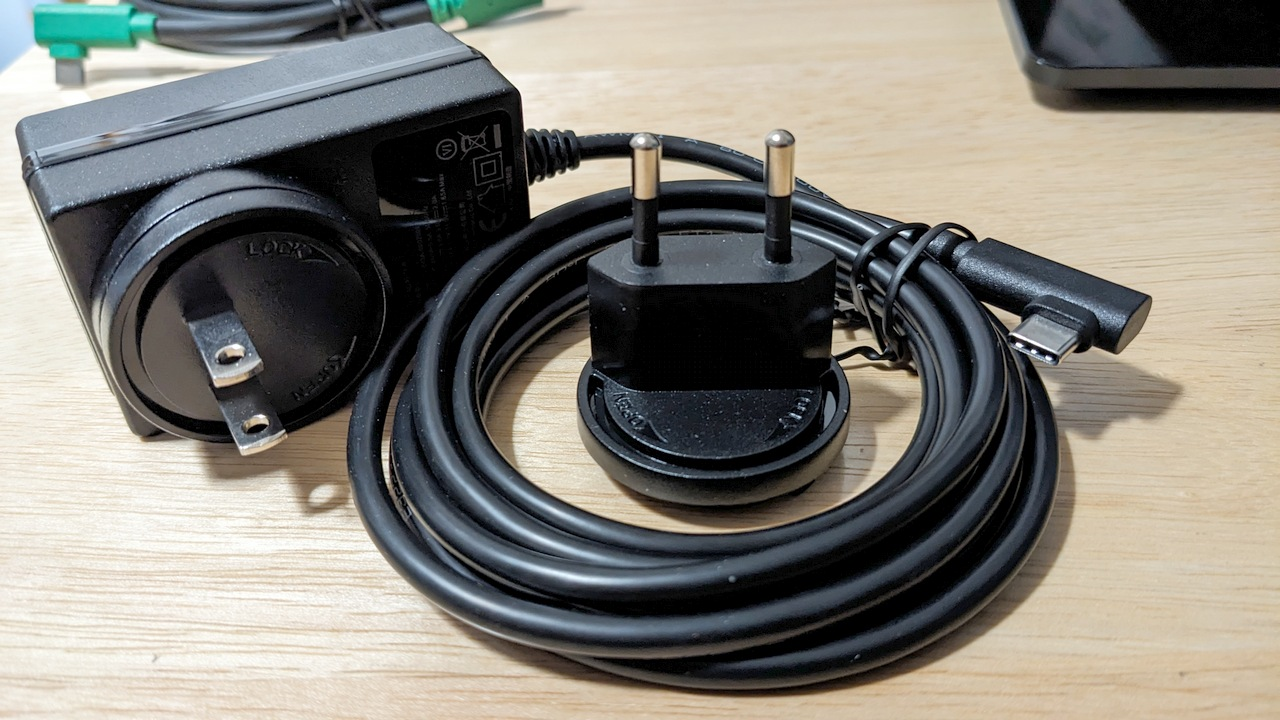

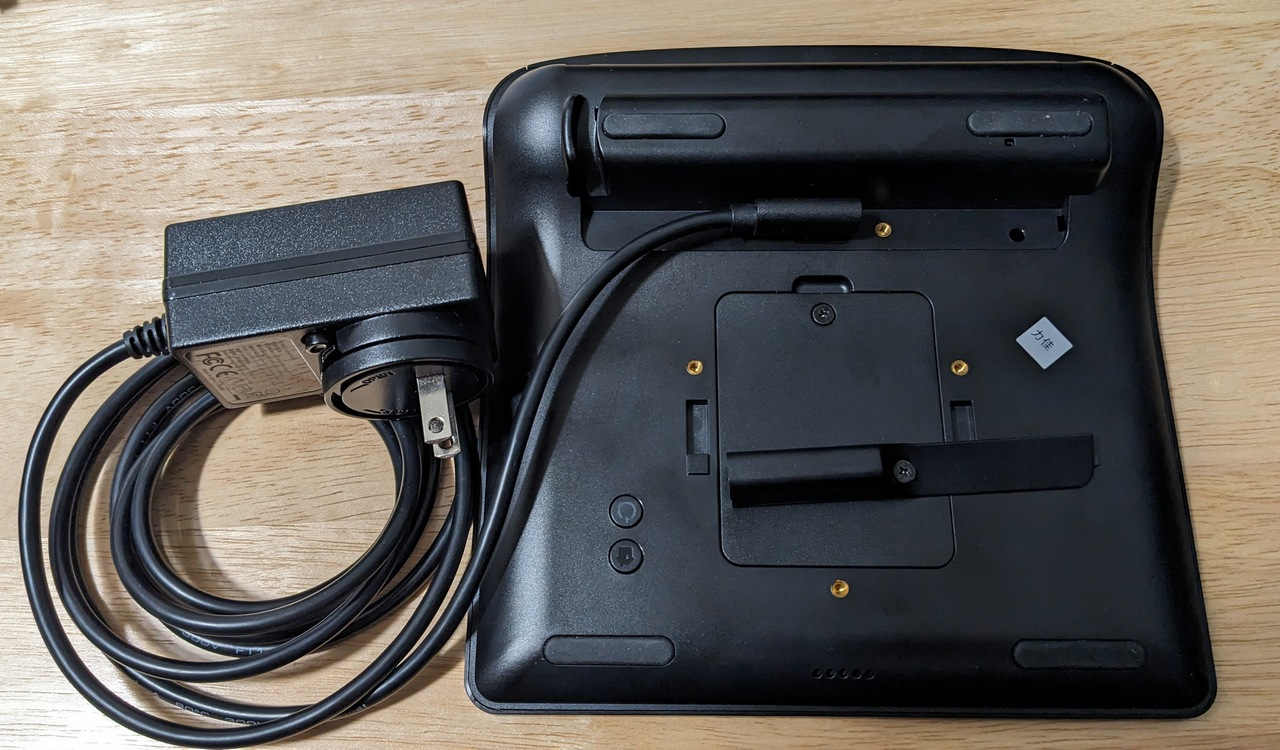

Fotos:
