Dieser Artikel enthält die Spezifikationen für das Netzteil P/N: E611640.

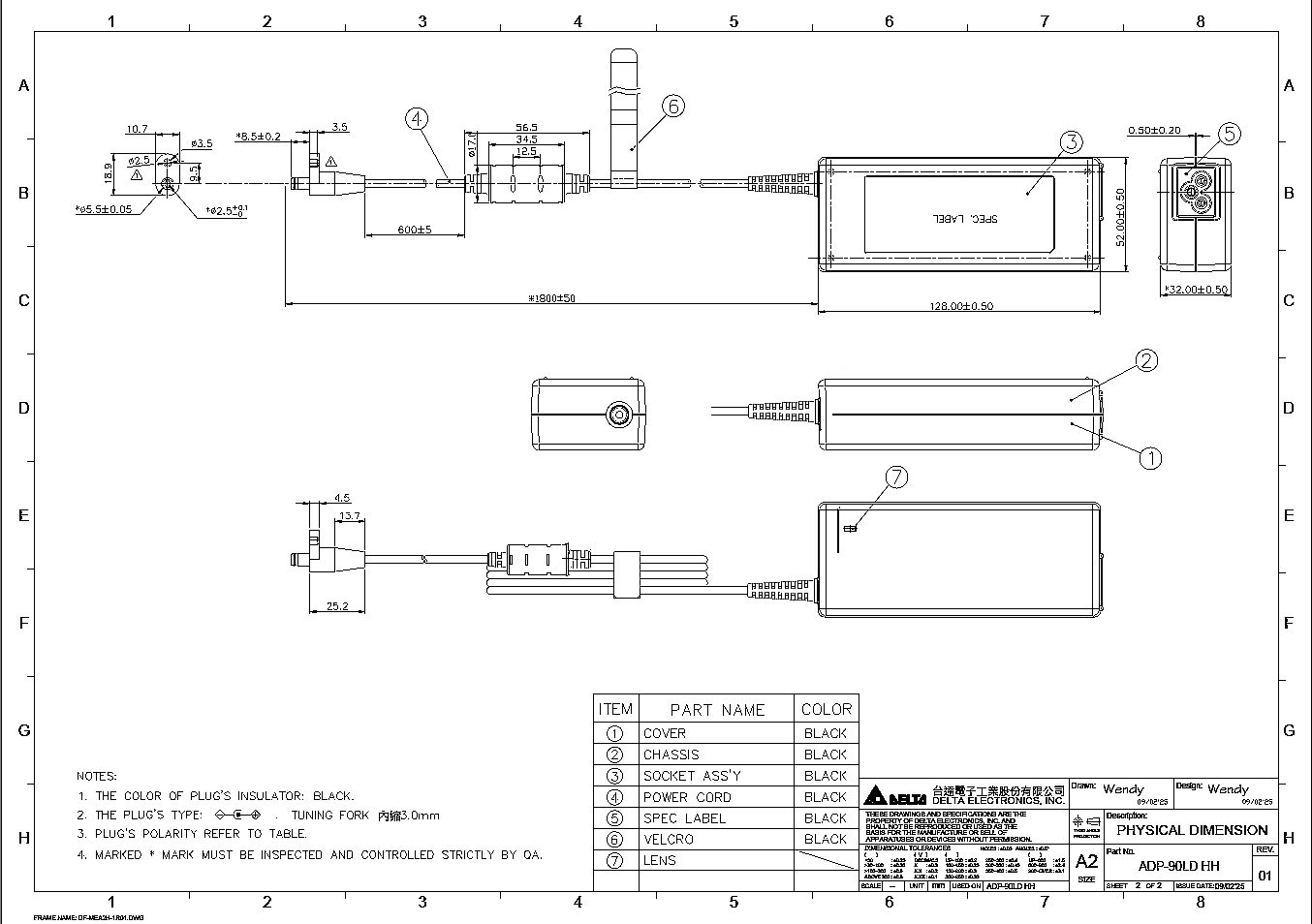

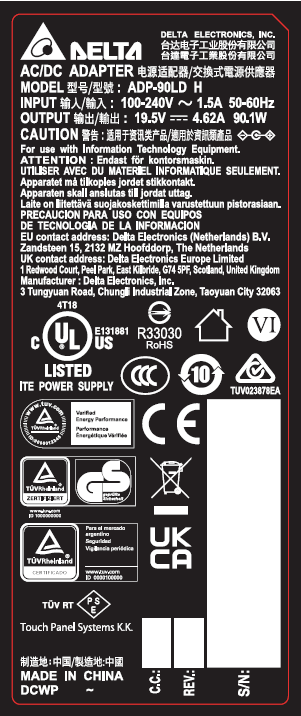

Das Delta ADP-90LD H ist ein 90W universelles AC-DC-Netzteil, das für Laptops, industrielle Steuerungen und andere I.T.E.-Anwendungen konzipiert wurde. Es liefert eine DC-Ausgangsspannung von 19,5 V mit hoher Effizienz, umfassenden Schutzfunktionen und entspricht internationalen Sicherheitsstandards.

1. Elektrische Spezifikationen

1.1 Eingangsmerkmale

• Nennspannung: 120 ~ 240 VAC
• Eingangsspannungsbereich: 90 ~ 264 VAC
• Nennfrequenz: 50 ~ 60 Hz
• Frequenzbereich: 47 ~ 63 Hz
• Strom: Max 1,5 A RMS bei 90 VAC; 0,8 A RMS bei 180 VAC, maximale Last
• Bereitschaftsstrom (Kaltstart): <150 a="A" at="at" vin="115/230" vac="VAC">
• AC-Eingangsleistung: <160 90="90" w="W" at="at" max="max" load="load">
• Leerlaufstromverbrauch: Max 150 mW
• Durchschnittliche Effizienz: ≥ 89% (25%, 50%, 75%, 100% Last, 115 & 230 VAC)
• Aktive PFC: PF ≥ 0,90 bei voller Last (115/230 VAC, 60 Hz)

1.2 Ausgangsmerkmale

• Nennspannung: 19,5 V DC
• Spannungsbereich: 18,5 ~ 20,5 V (0 ~ 4,62 A)
• Strom: 0 ~ 4,62 A
• Spitzenlaststrom: 4,62 A (90% Einschaltdauer, 36 s) bis 5,64 A (10% Einschaltdauer, 4 s)
• Ausgangswellenspannung & Geräusch: <600 10="10" 20="20" mvp-p="mVp-p" with="with" mhz="MHz" caps="caps" at="at">
• Einschaltdauer: <3 90="90" s="s" at="at" max="max" load="load" and="and" vac="VAC" input="input">
• Anstiegszeit: 2 ~ 100 ms (10% → 90% Ausgangsspannung, maximale Last, 90 VAC)
• Fallzeit: 0 ~ 400 ms (90% → 10% Ausgangsspannung, maximale Last, 90 VAC)
• Schutz:
  • Überspannungsschutz (OVP): Latch bei 21,6 ~ 25 V
  • Kurzschlussschutz (SCP): Latch, kein Schaden
  • Überstromschutz (OCP): Begrenzung auf 5,7 ~ 9 A
  • Übertemperaturschutz (OTP): Latch; Rücksetzen über AC, Auslöseschwelle 110 ~ 120 °C
• Änderung der dynamischen Last: 0,05 A → 100% Last, Anstiegsrate 2,5 A/µs, 100 Hz ~ 10 kHz, Spannungsspitzen <1,5 v="V">
• Überschwingen/Unterschwingen: Monoton beim Ein- und Ausschalten; max Überschwingen 21,5 V
• Systemkapazitiver Last: 100 μF, unter live plug-in schaltet sich das Netzteil nicht ab
• Brownout: Ausgelöst <40 vac="VAC" at="at" max="max" load="load">

2. Umweltspezifikationen

• Betriebstemperatur: 0 ~ 40 °C
• Lagertemperatur: -40 ~ 70 °C
• Betriebshumidity: ≤ 95% RH
• Lagermhumidity: ≤ 95% RH (nicht-kondensierend)
• Betriebshöhe: Bis zu 5000 m (16.400 ft)
• Lagermhöhe: Bis zu 10.700 m (35.000 ft)
• Leckstrom: <50 50="50" 240="240" hz="Hz">
• Kühlung: Natürliche Luftkonvektion

3. Elektromagnetische Verträglichkeit

• Leitende Emissionen: CISPR 32 Klasse B
• Strahlende Emissionen: CISPR 32 Klasse B
• Gleichstromrauschen: 10 kHz ~ 400 kHz, <400 mvrms="mVrms">
• Elektrische schnelle Transienten: IEC1000-4-4 Stufe 3, normaler Betrieb, keine Ausfälle
• Blitzstöße: IEC1000-4-5 Stufe 3, normaler Betrieb, keine Ausfälle
• Elektrostatische Entladung: IEC1000-4-2, Kontakt ±8 kV, Luft ±15 kV, Kriterien C: vorübergehende Verschlechterung akzeptabel, keine Ausfälle

4. Isolations- und Sicherheitsprüfungen

• Isolationswiderstand: ≥ 30 MΩ @ 500 VDC zwischen AC-Eingang und Sekundärseite für 1 Minute
• Dielektrische Festigkeit (Hi-Pot): AC 3 kV, 1 min; Abschaltstrom <10 ma="mA">
• Gehäuseoberflächentemperaturanstieg: ΔT ≤ 50°C bei voller Last, 100/240 VAC Eingang, auf Holzoberfläche platziert
