Dieser Artikel enthält die technischen Spezifikationen für Elo P/N: E695712, 120W Netzteil.

Elektrische Eigenschaften

Eingangseigenschaften

Nennspannung

• Nennbetriebsspannung: 100 Vac – 240 Vac.

Eingangsspannungsbereich

• Das Netzteil muss von 90 Vac bis 264 Vac betrieben werden.

Nennfrequenz

• Nennfrequenz: 50 Hz – 60 Hz.

Eingangsfrequenz

• Eingangsfrequenz: 47 Hz – 63 Hz.

Eingangsstrom

• <2.0 A rms bei 100 Vac Eingangs- und Maximalbelastung.

Einschaltstrom

• Der maximale Einschaltstrom darf weniger als 150 A bei 264 Vac Eingangs- und darf keinen Schaden am Netzteil verursachen.

Leistungsfähigkeit

• Mindestwirkungsgrad von 88% gemessen bei 115 Vac und 230 Vac Eingangsleistung, unter Lastbedingungen von 25%, 50%, 75% und 100%, einschließlich DC-Kabelverlust.

Standby-Leistung

• Maximale Standby-Leistung von weniger als 0.21 W bei 115 Vac und 230 Vac Eingabe.

Ausgangseigenschaften

Nenn-Ausgangsspannung

• Die Nenn-Ausgangsspannung ist mit 24.0 VDC spezifiziert.

Ausgangsspannungsbereich

• Die Ausgangsspannung liegt zwischen 22.8 VDC und 25.2 VDC, wenn die Last angelegt wird.

Nennleistung

• Dieses Netzteil unterstützt eine kontinuierliche Ausgabe von 120 Watt unter allen spezifizierten Bedingungen.

Nennstrom

• Dieses Netzteil kann von 0 A bis 5 A betrieben werden, wobei die Ausgangsspannung im spezifizierten Bereich in Abschnitt Ausgangsspannungsbereich liegt.

Ausgangswelligkeit und -geräusch (Eingang AC-Spannung: 100 V –240 V)

• Die Ausgangswelligkeitsspannung ist auf 240 mV Spitze-Spitze oder weniger beschränkt.
• Die Ausgangsrauschen spannung ist ebenfalls auf 240 mV Spitze-Spitze oder weniger beschränkt.

Gemessene Methoden:

• T1: Durchgeführt mit einem Oszilloskop mit einer Bandbreite von 20 MHz.
• T2: Ein 0.1 µF keramischer Kondensator und ein 10 µF Elektrolytkondensator wurden über die Ausgangsanschlüsse angeschlossen.
• T3: Messungen am Ende des DC-Kabels vorgenommen.

Stabilität

Das Netzteil arbeitet unter seinen normalen Betriebsbedingungen bedingungslos stabil.

Schutz

Kurzschlussschutz

• Das Netzteil schützt vor Kurzschlüssen zwischen den Ausgangsklemmen, ohne Brandgefahr oder Schäden zu verursachen, und setzt den normalen Betrieb nach Beseitigung des Kurzschlusses fort.

Überstromschutz

• Bei Überstrom (120% < OCP < 180%) reduziert die Eingangsleistung die Ausgabe oder stoppt, ohne Schaden zu verursachen, mit automatischer Wiederherstellung nach Beseitigung des Überstroms.

Peaklast

• Bei Betrieb mit einem Eingang von 100–220 Vac bleibt die Ausgangsspannung im Bereich von 18–26 V, mit spezifischen Spitzenlasten wie folgt definiert:
• 8 A Spitze für eine Dauer von 2 ms (Dienstzyklus ungefähr 14, bei 2 A RMS), Anstiegs-/Abfallrate: 2.5 A/µs.
• 20 A Spitze für eine Dauer von 100 µs (Dienstzyklus ungefähr 40, bei 2 A RMS), Anstiegs-/Abfallrate: 2.5 A/µs.

Steckverbinderabmessungen:

• DC-Rundzapfen 2.5mm (+/- 0.1mm) Pin-ID, 5.5mm (+/- 0.05mm) Runddurchmesser, 8.0mm (+/- 0.3mm) Rundlänge) | Mittelpins positiv

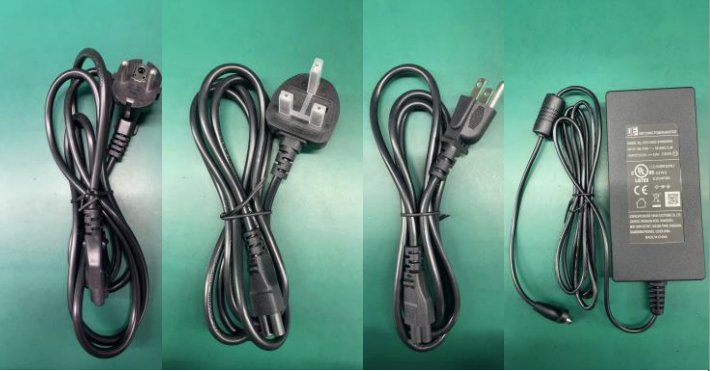

Foto:

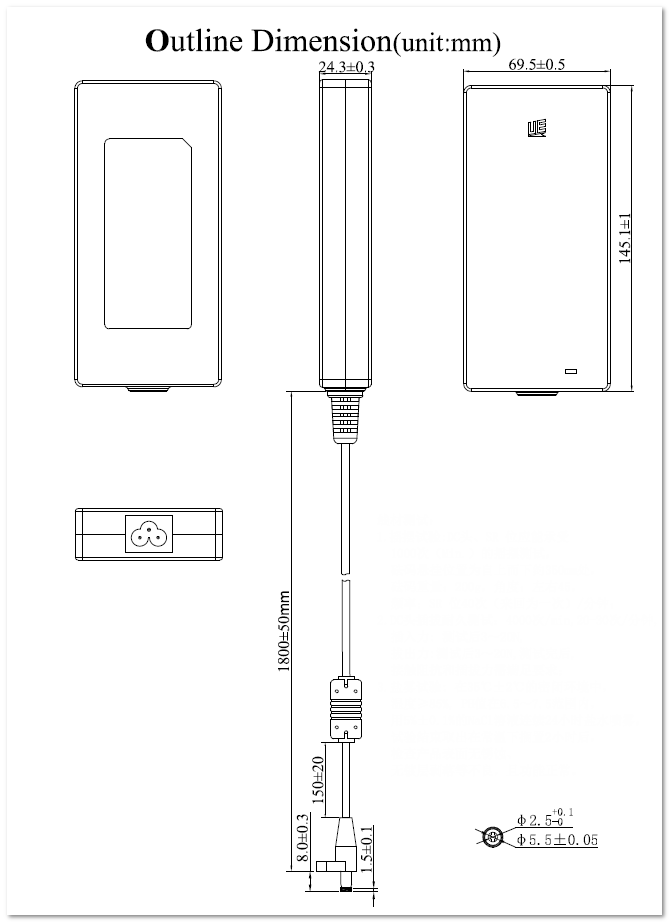

Zeichnung:
