Dieser Artikel enthält die Zeichnungen und technischen Daten für den E005277 Netzadapter
Nachfolgend finden Sie die Spezifikationen und Zeichnungen für das E005277 Netzteil-Set.
Das E005277 Netzadapter-Set enthält einen der untenstehenden Netzadapter:
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
Dieses Set enthält auch ein (1) AC-Netzkabel: Schwarz, 1,8 m, NA-Stecker auf IEC 60320-C13
Spezifikationen:
1. Umfang
• Dieses Dokument definiert die Spezifikationen für das Delta ADP-50YH oder FSP FSP050-DIBAN2 Netzteil.
2. Allgemeine Beschreibung
• 50W externes Netzteil ・Level VI ・LPS ・RoHS-konform
3. Allgemeine Spezifikationen
• Delta Netzteil
• Abmessungen 120mm (L) × 52.5mm (B) × 32.5mm (H) oder 110mm (L) × 62.0mm (B) × 31.5mm (H) (ohne Überstand und Kabel)
• Gewicht - Ungefähr 284g
• Stecker - 3-polig (IEC60320-1 C14)
• Farbe - Schwarz
• Ausgang - DC-Kabel
• Abmessungen 120mm (L) × 52.5mm (B) × 32.5mm (H) oder 110mm (L) × 62.0mm (B) × 31.5mm (H) (ohne Überstand und Kabel)
• Gewicht - Ungefähr 284g
• Stecker - 3-polig (IEC60320-1 C14)
• Farbe - Schwarz
• Ausgang - DC-Kabel
o Länge Ungefähr 1,8m
o Kabel 17AWG
o Stecker Außen φ5.5 Innen φ2.1
o Kabel 17AWG
o Stecker Außen φ5.5 Innen φ2.1
4. Umweltverträgliche Spezifikationen
• Betriebstemperatur 0～40℃
• Betriebsfeuchtigkeit Delta: 8～95%RH (unter Nicht-Kondensation)
• Lagertemperatur Delta: -20～95℃
• Luftfeuchtigkeit und Lagerung 10～90%RH (unter Nicht-Kondensation) 5～95%RH (unter Nicht-Kondensation)
• Betriebsfeuchtigkeit Delta: 8～95%RH (unter Nicht-Kondensation)
• Lagertemperatur Delta: -20～95℃
• Luftfeuchtigkeit und Lagerung 10～90%RH (unter Nicht-Kondensation) 5～95%RH (unter Nicht-Kondensation)
5. Eingabespezifikationen
• Spannung
o Nennwert AC100-240V
o Funktionsbereich AC90-264V
o Funktionsbereich AC90-264V
• Frequenz
o Nennwert 50 ／60Hz
o Funktionsbereich 47-63Hz
o Funktionsbereich 47-63Hz
• AC Eingangsstrom - Delta: max. 1,7A
6. Ausgangsspezifikationen (NETZTEIL）
• Nennspannung - DC12V
• Ausgangsstrom - Max. 4,16A
• Ripple-Spannung - Weniger als 300mVp-p (unter normalem AC-Stromversorgungseingang）
• Ausgangsstrom - Max. 4,16A
• Ripple-Spannung - Weniger als 300mVp-p (unter normalem AC-Stromversorgungseingang）
7. Sicherheitsdaten
• Leckstrom - Delta: weniger als 0,60mA
• Durchschlagspannung - 3000VAC, weniger als 10mA, 1 Sekunde
• Isolationswiderstand - DC500V, größer als 20MΩ, 1 Sekunde
• Sonstiges
• Durchschlagspannung - 3000VAC, weniger als 10mA, 1 Sekunde
• Isolationswiderstand - DC500V, größer als 20MΩ, 1 Sekunde
• Sonstiges
o OVP-Funktion
o SCP-Funktion
o SCP-Funktion
8. Vorschriften
• Netzteil
o Sicherheit: PSE, UL, c-UL, argentinisches S-Zeichen, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick
o EMI: VCCI-B, CE, FCC, C-Tick
9. Zuverlässigkeit
• MTBF - Delta: 100.000 Stunden (unter 25℃）
10. GARANTIE
• Die Garantiezeit beträgt 3 Jahre.
• Wir ersetzen Produkte innerhalb der Garantiezeit
• Kostenpflichtige Services sind nach Ablauf der Garantiezeit verfügbar.
• Kostenfreie Reparaturen sind bei fehlerhaften Handlungen während der Garantiezeit nicht möglich.
• Wir ersetzen Produkte innerhalb der Garantiezeit
• Kostenpflichtige Services sind nach Ablauf der Garantiezeit verfügbar.
• Kostenfreie Reparaturen sind bei fehlerhaften Handlungen während der Garantiezeit nicht möglich.
11. VORSICHT UND SONSTIGES
• Nur für das Netzteil
• Garantie erlischt bei Kundemodifikationen.
• Änderungen der Spezifikationen - Diese Spezifikation wird ohne vorherige Ankündigung aktualisiert.
• Garantie erlischt bei Kundemodifikationen.
• Änderungen der Spezifikationen - Diese Spezifikation wird ohne vorherige Ankündigung aktualisiert.
Fotos

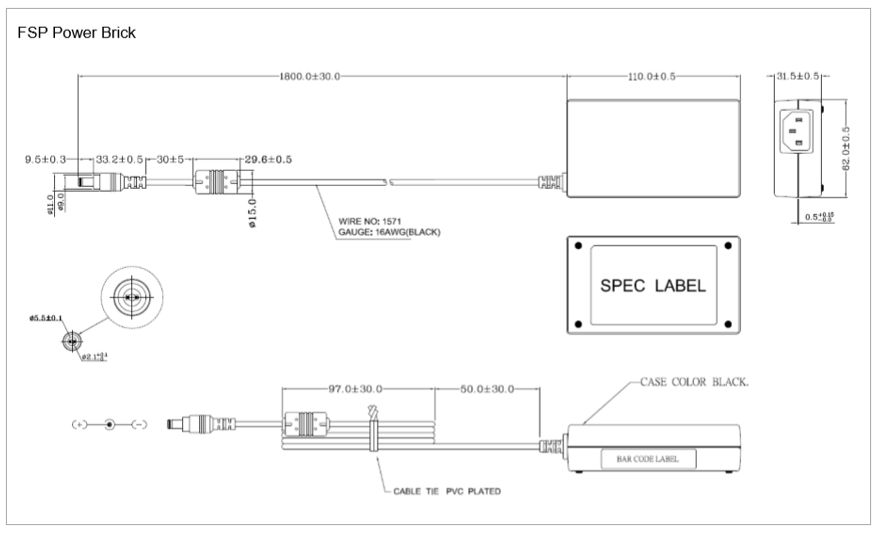

Zeichnungen
