Dieser Artikel enthält Informationen über E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC)

Dieser Power Brick wird im Elo Power Brick Kit: E845269 verkauft und wird in Elo I-Series 3 mit Intel, E-Series 3 und EloPOS-Systemen verwendet.

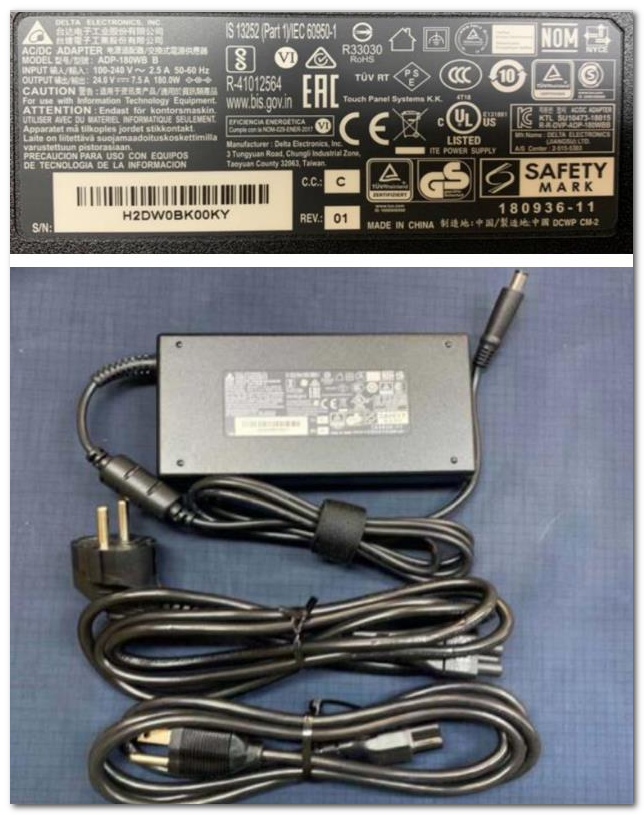

Fotos:

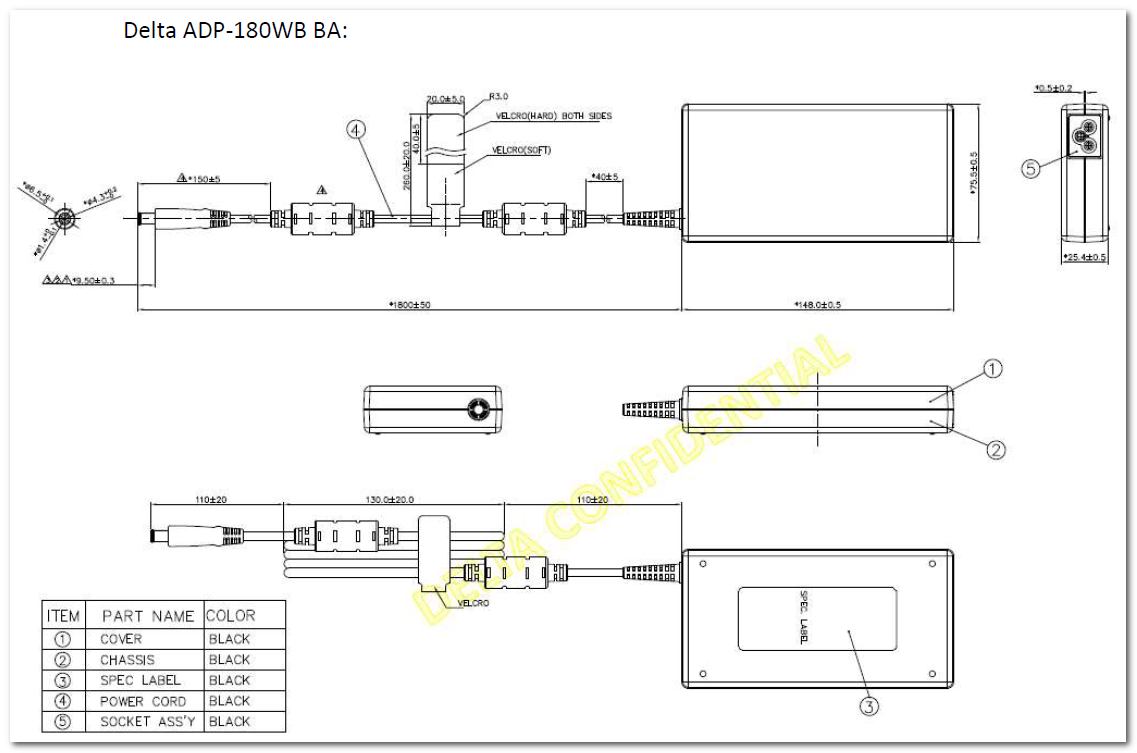

Zeichnungen:



Spezifikationen des Netzteils

1. AC-Eingangseigenschaften:

• 1.1 Nennspannung Eingang 100Vac / 240Vac
• 1.2 Eingangsspannungsbereich kontinuierlich 90Vac bis 264Vac
• 1.3 Eingangsfrequenzbereich kontinuierlich 47Hz bis 63Hz
• 1.4 Eingangsstrom 100Vac/50Hz, Volllast  <3a></3a>

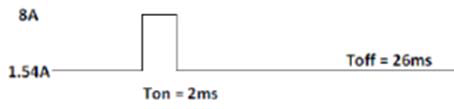

• 1.5 Einschaltstrom: Der Einschaltstrom und das Joule-Integral werden bei unterschiedlichen Leitungsspannungen bei niedriger Umgebungstemperatur gemessen. <29% i2t="I2T" sicherung="Fuse" &="&" bd="BD" at="at" 25℃="25℃" kalt="cold" start="start"></29%>
• 1.6 Effizienz: Durchschnittliche Effizienz bei Lasten von 25-50-75 und 100% Last bei 115Vac/60Hz & 230Vac/50Hz   89%
• 1.7 Anforderungen an die Energieeinsparung
  • 115Vac/Leerlauf <0.15w></0.15w>
  • 230Vac/Leerlauf <0.15w></0.15w>
• 1.8 Leistungsfaktor (PF) (EN-61000-3-2) 230Vac/50Hz, Volllast 0.9

2. DC-Ausgangseigenschaften:

• 2.1 Nennspannung Ausgang gemessen am Ende des DC-Kabels 24V
• 2.2 Ausgangsstrom im konstanten Spannungsmodus 0A bis 7.5A
• 2.3 Ausgangsspannungsbereich 0A bis 7.5A Ausgang am Ende des DC-Kabels 24V±5%
• 2.4 Ausgangsspannungswelligkeit und Geräusche: (0.1uF Keramikkondensator und 47uF Aluminiumkondensator parallel zwischen dem Ende des Ausgangskabels)
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 Überschluss-/Unter-Überspannung: 100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 Einschaltverzögerungszeit: 100Vac/240Vac, 0A~7.5A  <3s.></3s.>
• 2.7 Haltezeit 100Vac/240Vac, 7.5A ≧10ms
• 2.8 Anstiegszeit 100Vac/240Vac, 0A~7.5A von 10% auf 90% von Vo ≦100ms

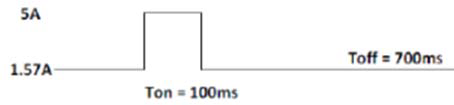

• 2.9 Dynamische Laständerung: Steigrate: 20mA/us Vo:24V±10%




.



AC-Netzanschluss Typ:

• Steckdose C6 Typ

DC-Kabel:

• TYPE: UL 11352 16AWG
• LÄNGE: 1800 mm

DC-Steckerabmessungen:

• MODELLNAME: ADP-180WB BA
• STECKERTYP: JEITA RC-5320A TYP B SPANNUNGSKLASSIFIKATION 5: 6.5x1.4x9.5
