Dieser Artikel enthält Informationen über E167926 – Billion Power Brick, 24V 180W (BS180-240750MBXE0A1)

Dieser Power Brick wird im Elo Power Brick Kit: E845269 verkauft und wird in Elo I-Series 3 mit Intel, E-Series 3 und EloPOS-Systemen verwendet.

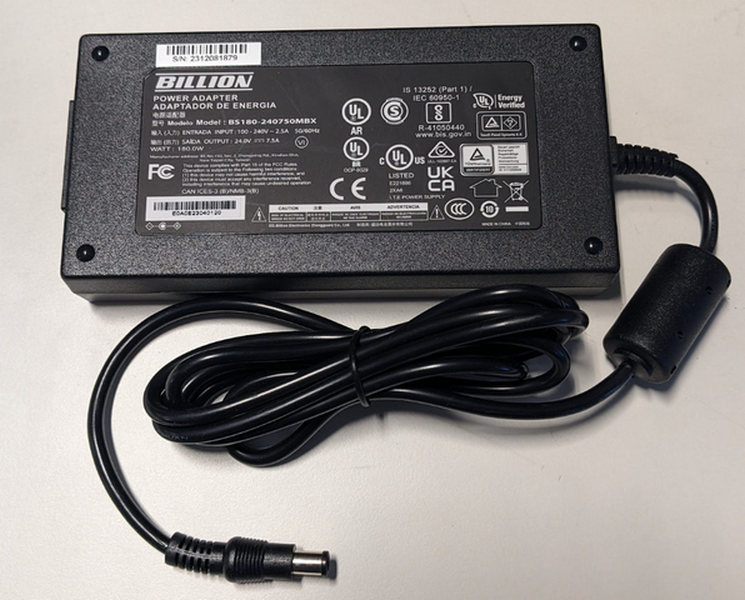

Fotos:

Zeichnung:

Etikett:

Spezifikationen:

Dimension und Konfiguration

• Gewicht: 396g
• Eingangsanschluss: Desktop 3PIN / C6
• Abmessungen: 152,3 × 75,6 × 26,4 mm
• Ausgangsstecker: Ø 6,5 × 4,3 × 1,4 mm (Center PIN) × 9,5 mm, 180°
• Gerätefarbe: Schwarz
• Polarität: Center "+"
• Kunststoffklassifizierung: 94V-0
• Kabel: UL11352/1866, 16AWG/1C, Länge: 1,8M
• EMI-Kern: 14,2 × 28,5 × 6,35 mm

Eingangsvoraussetzungen

• Eingangsspannung

  • Betriebsbereich: 100,0 - 240,0 VAC
  • Entwurfsbereich: 90,0 - 264,0 VAC

• Eingangsleitungsfrequenz

  • Betriebsbereich: 50,0 - 60,0 Hz
  • Entwurfsbereich: 47,0 - 63,0 Hz

• Eingangsstrom

  • Der maximale Eingangsstrom wird bei voller Last (2,5 A) unter 100,0 VAC-Spannungsbedingungen gemessen.

• • <29% 230="230" i²t="I²T" sicherung="Fuse" &="&" bd,="BD," mit="with" weniger="less" unter="under" vac="VAC" Bedingungen="conditions"></29%>
  • Vollast, 25°C Kaltstartstrom ≤120A/8,3ms

• Stromverbrauch

  • Der Verbrauch des Netzteils ist bei den Nennbedingungen von 115,0/230,0 VAC weniger als 0,21 Watt.

• Effizienz

  • Es muss eine durchschnittliche Effizienz bereitgestellt werden, wenn sie bei 25%, 50%, 75% und 100%-Last unter 115,0/230,0 VAC (60/50Hz)-Bedingungen nach einer 30-minütigen Brennperiode gemessen wird.

Ausgangsnennspannung

• DC-Ausgangsspannung: 24,0V
• Spannungsregulierungsbereich: 22,8V - 25,2V
• Last (A):
  • Minimum: 0,0A
  • Maximum: 7,5A
  • Spitze: 20A
