In diesem Artikel wird erläutert, wie der Elo Backpack mit Intel® Compute Device mit den unterstützten Montagemöglichkeiten installiert wird.
Der Elo Backpack unterstützt ein Standard-Montagemuster von 100 mm und umfasst Halterungen für alternative Montagemethoden.
Unterstützte Montagemöglichkeiten
Der Elo Backpack kann mit Option 1a oder Option 1b unten montiert werden.
Option 1a: 100 mm Durchgangsloch-Montagemuster
Der Elo Backpack umfasst ein 100 mm × 100 mm Durchgangsloch-Montagemuster.
Die Montagelöcher auf der Oberseite sind senkung für Senkschrauben.
Montagedetails
Montagemuster: 100 mm × 100 mm
Montagelöcher: Senkschrauben
Schraubentyp: M4 Senkschrauben
Beiliegendes Zubehör: M4 × 40 mm Senkschrauben

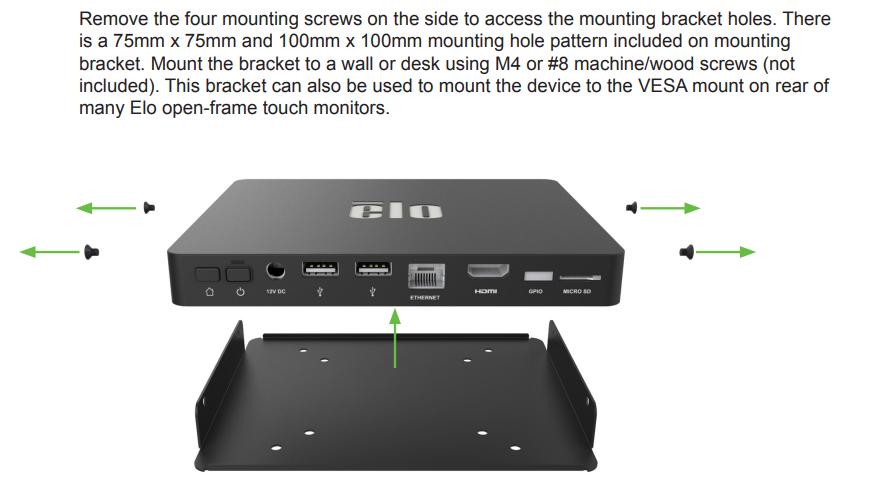

Option 1b: Montage mit enthaltenen Seitenhaltern
Der Elo Backpack kann auch mit den enthaltenen Seitenmontagehaltern montiert werden.
Halterungsinstallation
-
Beiliegendes Zubehör:
M4 × 5 mm Maschinen schrauben (4x), um die Halterungen am Backpack zu befestigen
Halterungen werden direkt an den Seiten des Geräts montiert
Befestigung an einer Oberfläche
Verwenden Sie vier (4) M4 oder #8 Montageschrauben, um die Halterungen an einer stabilen Oberfläche zu sichern
Oberflächenmontageschrauben sind nicht enthalten
Schraubentyp und -länge hängen vom Material und der Konstruktion der Oberfläche ab
Allgemeine Montage Richtlinien
- Montieren Sie das Gerät auf einer stabilen, festen Oberfläche
- Eine angemessene Belüftung um das Gehäuse sicherstellen
- Belüftungsschlitze nicht blockieren
- Für alle angeschlossenen Kabel Kabeldurchführung bereitstellen
Brauchen Sie Hilfe?
Wenn Sie Fragen zur Montagekompatibilität haben oder zusätzliche Hinweise benötigen, wenden Sie sich an Elo Technischen Support.
