Este artículo explica cómo usar el botón de encendido remoto en la Mochila Elo con Intel.

Descripción general

La Mochila Elo con Intel incluye un puerto de interruptor de encendido remoto que permite encender o apagar el sistema sin presionar el botón de encendido físico. Este puerto está destinado a instalaciones donde la Mochila está montada dentro de un gabinete, recinto o detrás de una pantalla.

El interruptor de encendido remoto realiza la misma función que el botón de encendido físico y se proporciona como un método de control alternativo.

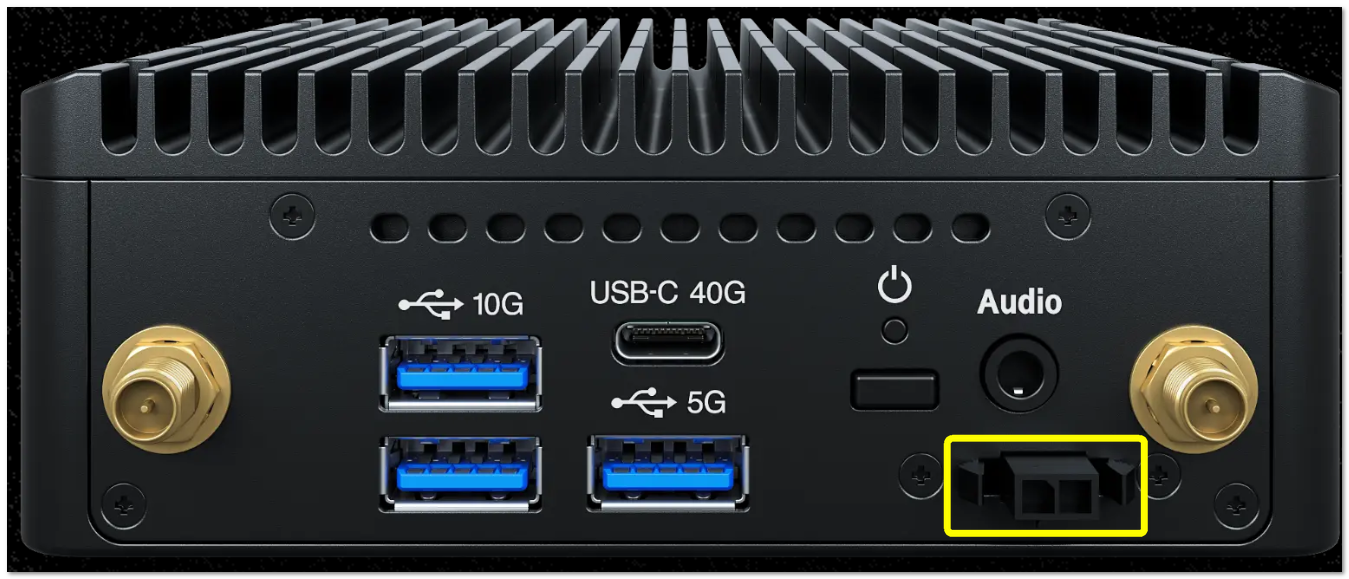

Interruptor de encendido remoto (Conexión Phoenix) mostrado arriba.

Cómo funciona el interruptor de encendido remoto

El puerto utiliza un conector Phoenix
El control de energía se activa mediante un contacto seco momentáneo
Cerrar brevemente el contacto simula presionar el botón de encendido
No se debe aplicar voltaje externo

📌 Nota: Este puerto no enciende o apaga la alimentación del sistema directamente. Solo envía una señal a la placa madre, igual que presionar el botón de encendido físico.

Detalles del conector y pinout

El conector de interruptor de encendido remoto (CN11) utiliza la siguiente asignación de pines:

Pin	Señal	Descripción
Pin 1	Interruptor de encendido	Señal de control de energía (pull-up interno a 3.3 V)
Pin 2	GND	Tierra

Cortar momentáneamente el Pin 1 al Pin 2 para encender o apagar el sistema
Duración recomendada de presión: 0.5–1 segundo
El comportamiento de energía sigue la configuración del botón de encendido en BIOS y el sistema operativo

⚠️ Advertencia: No aplique voltaje externo a los pines del interruptor de encendido remoto. Aplicar voltaje puede dañar el sistema.

Casos de uso típicos

Botón de encendido externo o oculto en un quiosco o gabinete
Control basado en relé desde un PLC o sistema de automatización
Control de energía sincronizado con un recinto o pantalla
Instalaciones donde el botón de encendido físico es inaccesible

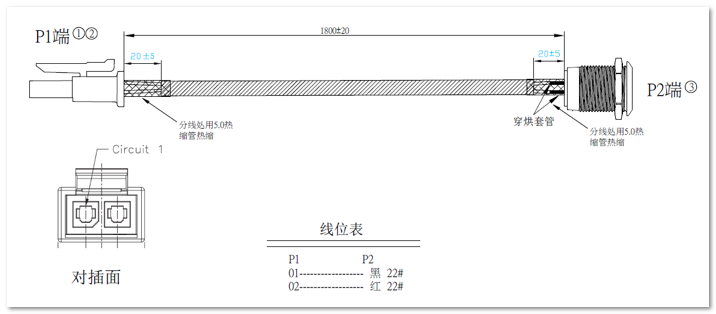

Debido a que los requisitos de los clientes varían, Elo no proporciona un cable de encendido remoto estándar. Los clientes pueden cablear el conector Phoenix de acuerdo con sus necesidades específicas de instalación.

📌 Nota: El cableado del lado del cliente (interruptor, relé, controlador) depende del recinto o sistema de automatización que se esté utilizando, por lo que no se proporciona un solo cable de Elo.

Integración con pantallas Elo IDS

Cuando la Mochila con Intel está montada en una pantalla Elo IDS compatible, el puerto de interruptor de encendido remoto se puede usar para sincronizar el control de energía entre la pantalla y la Mochila, permitiendo que ambos dispositivos se enciendan y apagan juntos.

📌 Nota: El comportamiento de sincronización de energía puede variar según el modelo de IDS y la configuración del sistema.

Notas importantes de uso

❗ Importante:

Utilice un contacto momentáneo únicamente, no un interruptor mantenido o de retención
Cierres de contacto prolongados pueden desencadenar un comportamiento de apagado forzado
La respuesta del sistema depende de las configuraciones del botón de encendido en BIOS y OS

Resumen

El puerto de interruptor de encendido remoto en la Mochila Elo con Intel proporciona un método simple de bajo voltaje para controlar la energía del sistema de forma remota utilizando un conector Phoenix y un contacto seco momentáneo. Esto permite una integración flexible en gabinetes, quioscos e instalaciones de pantallas Elo sin cambiar la alimentación principal.
