Este artículo proporciona instrucciones para reemplazar el módulo de memoria (RAM) en un Elo Backpack® con un procesador Intel.
ℹ Antes de Comenzar
Antes de realizar el servicio de la unidad, apáguela, desconecte todos los cables de alimentación y periféricos, y use la protección adecuada contra descargas electrostáticas (ESD) para ayudar a prevenir daños a los componentes internos.
Antes de realizar el servicio de la unidad, apáguela, desconecte todos los cables de alimentación y periféricos, y use la protección adecuada contra descargas electrostáticas (ESD) para ayudar a prevenir daños a los componentes internos.
Procedimiento de Reemplazo de RAM
- Coloque el Elo Backpack con Intel en una superficie de trabajo limpia y protegida.
- Retire el tornillo de retención del bloque de alimentación, luego retire el bloque de alimentación.
- Si hay brackets de montaje en superficie instalados, retire los cuatro tornillos de montaje y desenganche los brackets.
- Con un destornillador Phillips PH1, retire los quince (15) tornillos que aseguran el chasis.
- Separe con cuidado la tapa superior del chasis inferior.
La cubierta metálica puede adherirse ligeramente al recinto. Si es necesario, use una herramienta de palanca de plástico para comenzar a separar suavemente la cubierta antes de levantarla a mano.

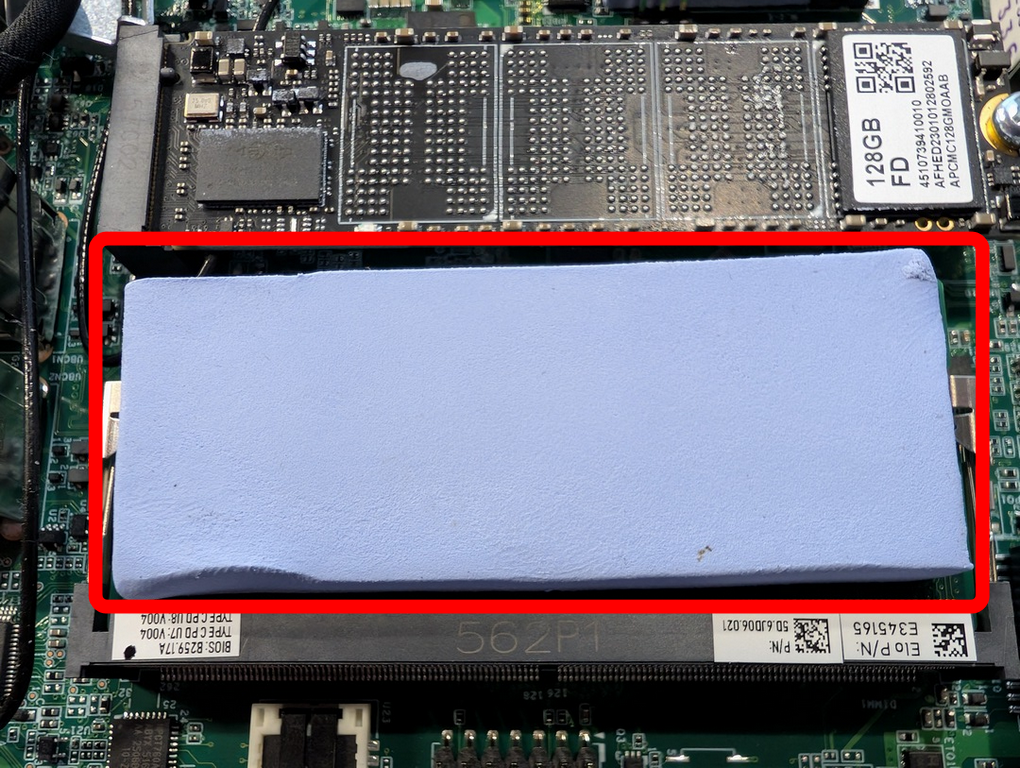

Tenga cuidado de no dañar el conector de la batería RTC o su cableado. - Despegue con cuidado la almohadilla térmica azul de la parte superior del módulo de memoria y déjela a un lado para reinstalación.

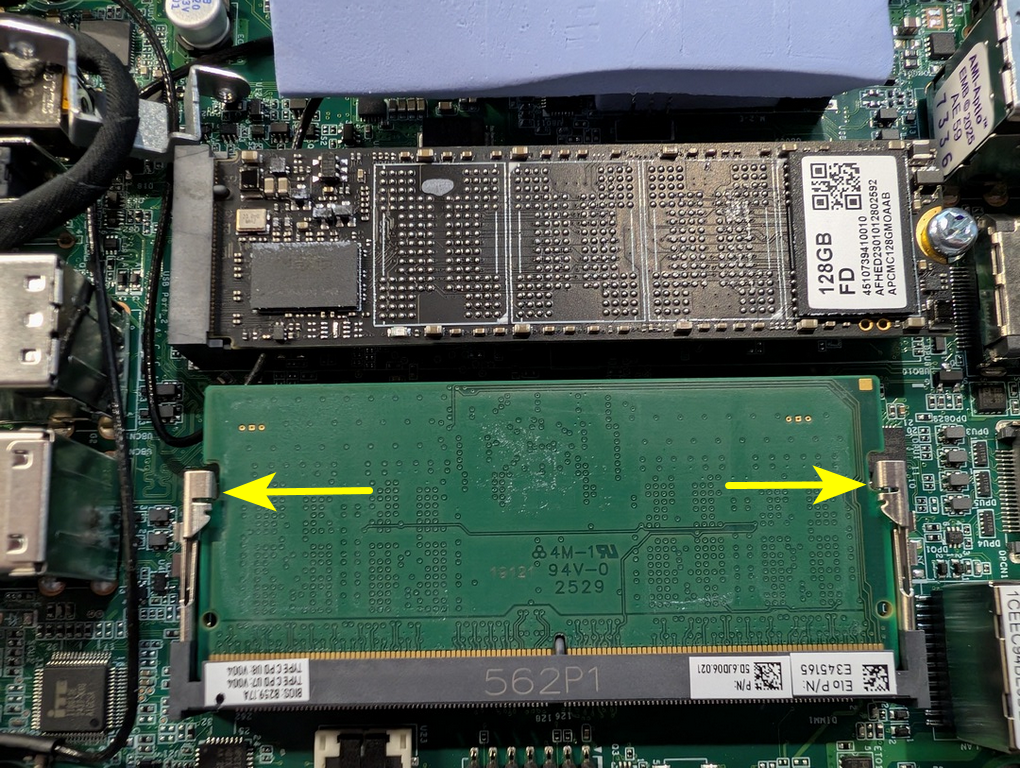

- Con los dedos, empuje suavemente los dos clips de retención hacia afuera hasta que el módulo de memoria se suelte y salte hacia arriba.

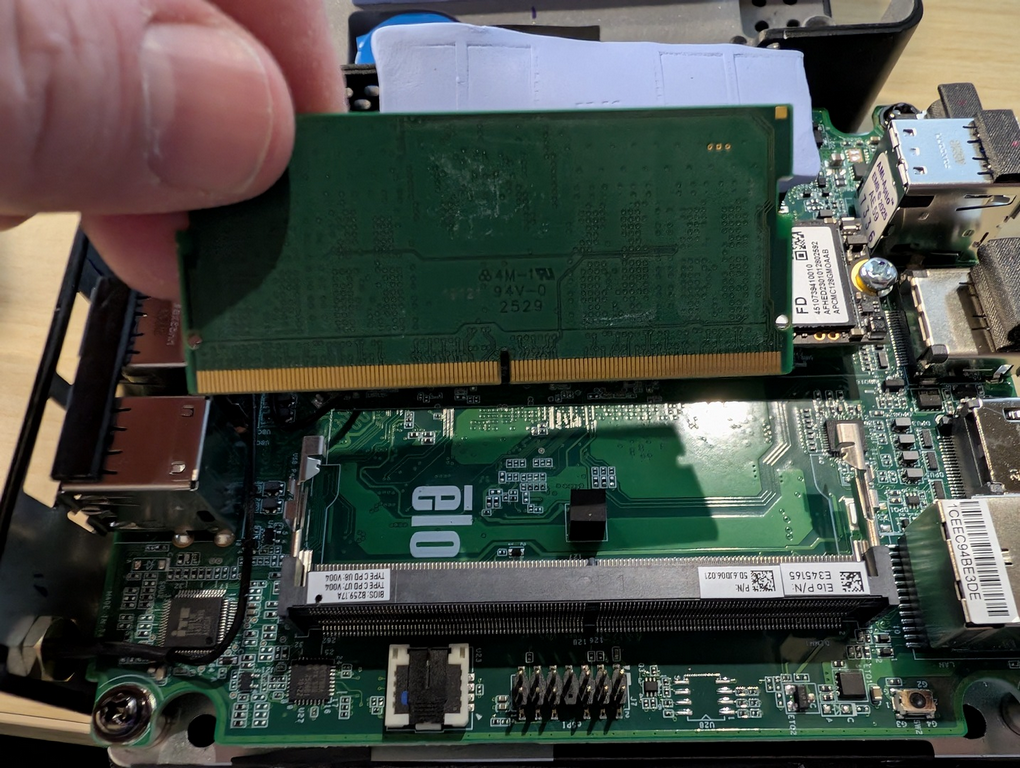

- Retire el módulo de memoria del zócalo tirándolo directamente hacia afuera a un ángulo de aproximadamente 30 grados.
- Instale un módulo de reemplazo DDR5 SO-DIMM compatible insertándolo en el zócalo en el mismo ángulo, luego presiónelo hacia abajo hasta que ambos clips de retención se bloqueen en su lugar.
- Vuelva a instalar la almohadilla térmica azul sobre el módulo de memoria.
- Vuelva a ensamblar el Backpack invirtiendo los pasos de desensamblaje.
⚠ Importante
Utilice solo módulos de memoria DDR5 SO-DIMM compatibles. La instalación de memoria no compatible puede resultar en un rendimiento reducido, inestabilidad del sistema o problemas de compatibilidad.
Utilice solo módulos de memoria DDR5 SO-DIMM compatibles. La instalación de memoria no compatible puede resultar en un rendimiento reducido, inestabilidad del sistema o problemas de compatibilidad.
Especificaciones de Memoria de Fábrica
| Modelo | Configuración de Memoria de Fábrica |
|---|---|
| Intel N97 | 8 GB DDR5-4800 SO-DIMM instalado en un zócalo. Expansible a 16 GB como máximo. |
| Intel Core i3 | 16 GB DDR5-4800 SO-DIMM instalado en un zócalo. Expansible a 16 GB como máximo. |
| Intel Core i5 | 16 GB DDR5-5600 SO-DIMM instalado en uno de los dos zócalos. Expansible a 64 GB como máximo utilizando dos módulos DDR5-5600 SO-DIMM.12 |
1 La capacidad máxima de memoria soportada es de 64 GB utilizando dos módulos DDR5-5600 SO-DIMM.
2 Antes de comprar memoria adicional, verifique el fabricante del módulo de memoria instalado de fábrica para garantizar la compatibilidad con el nuevo kit de memoria.
💡 Consejo
Para un mejor rendimiento y compatibilidad, instale módulos de memoria con capacidad, velocidad y fabricante coincidentes siempre que sea posible, especialmente al poblar ambos zócalos de memoria en modelos Intel Core i5.
Para un mejor rendimiento y compatibilidad, instale módulos de memoria con capacidad, velocidad y fabricante coincidentes siempre que sea posible, especialmente al poblar ambos zócalos de memoria en modelos Intel Core i5.
