Este artículo proporciona instrucciones para reemplazar la unidad de estado sólido (SSD) en un Elo Backpack® con procesador Intel.
ℹ Antes de Comenzar
Antes de reparar la unidad, apágala, desconecta todos los cables y periféricos, y utiliza la protección adecuada contra ESD (descarga electrostática) para ayudar a prevenir daños a los componentes internos.
Antes de reparar la unidad, apágala, desconecta todos los cables y periféricos, y utiliza la protección adecuada contra ESD (descarga electrostática) para ayudar a prevenir daños a los componentes internos.
Procedimiento de Reemplazo de SSD
- Coloca el Elo Backpack con Intel sobre una superficie de trabajo limpia y protegida.
- Retira el tornillo de retención del adaptador de corriente, luego quita el adaptador de corriente.
- Si hay soportes de montaje en la superficie, quita los cuatro tornillos de montaje y separa los soportes.
- Usando un destornillador Phillips PH1, quita los quince (15) tornillos que aseguran el chasis.
- Separa cuidadosamente la tapa superior del chasis inferior.
La tapa metálica puede adherirse ligeramente a la carcasa. Si es necesario, utiliza una herramienta de palanca de plástico para comenzar a separar suavemente la tapa antes de levantarla a mano.

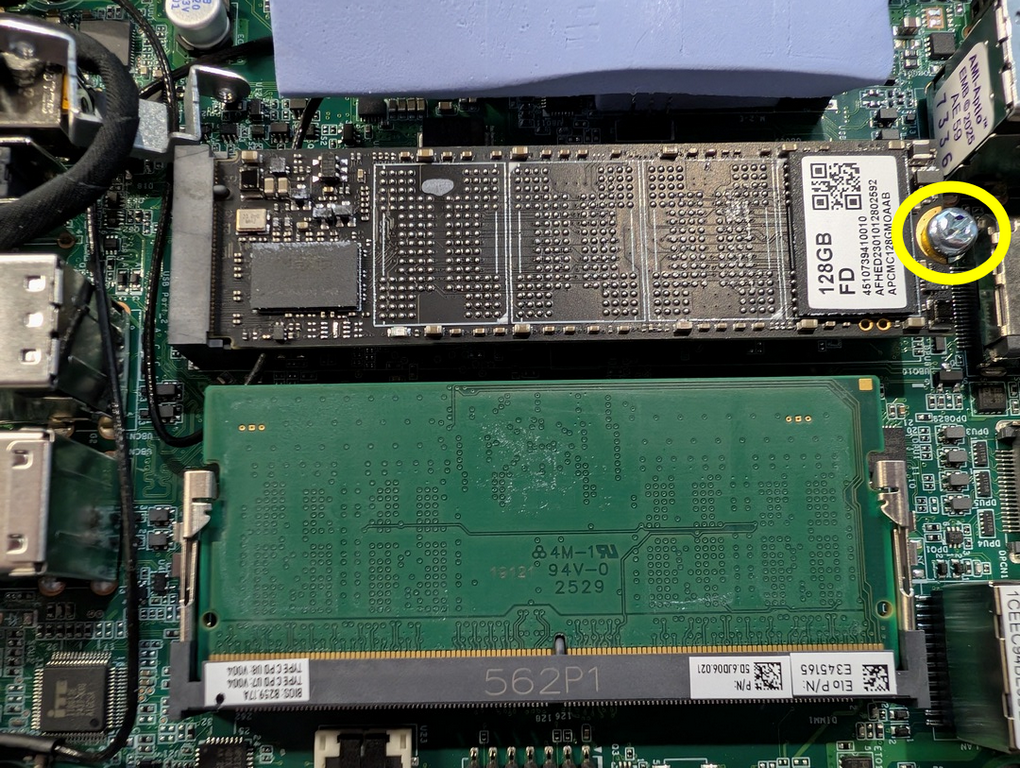

Ten cuidado de no dañar el conector de la batería RTC o su cableado. - Utilizando un destornillador Phillips, quita el tornillo de retención del SSD.
- Desliza cuidadosamente el SSD fuera del conector M.2.
- Instala un SSD de reemplazo compatible, asegúralo con el tornillo de retención y vuelve a ensamblar el Backpack invirtiendo los pasos de desensamble.
⚠ Importante
Utiliza únicamente SSD M.2 PCIe (NVMe) compatibles. Instalar dispositivos de almacenamiento no compatibles puede resultar en reducción de rendimiento o problemas de compatibilidad.
Utiliza únicamente SSD M.2 PCIe (NVMe) compatibles. Instalar dispositivos de almacenamiento no compatibles puede resultar en reducción de rendimiento o problemas de compatibilidad.
Especificaciones del SSD de Fábrica
| Modelo | SSD de Fábrica |
|---|---|
| Intel N97 | SSD M.2 PCIe (NVMe) de 128 GB, 80 TBW |
| Intel Core i3 / Core i5 | SSD M.2 PCIe (NVMe) de 256 GB, 160 TBW |
Nota: GB se refiere a mil millones de bytes cuando se habla de capacidad de almacenamiento. La capacidad accesible por el usuario es menor debido a la formateación y al software del sistema.
