Este artículo proporciona instrucciones para reemplazar la batería del Reloj en Tiempo Real (RTC) en una mochila Elo® con procesador Intel.
ℹ Antes de Comenzar
Antes de realizar el servicio de la unidad, apágala, desconecta todos los cables de alimentación y periféricos, y utiliza la protección adecuada contra ESD (descarga electrostática) para ayudar a prevenir daños en los componentes internos.
Antes de realizar el servicio de la unidad, apágala, desconecta todos los cables de alimentación y periféricos, y utiliza la protección adecuada contra ESD (descarga electrostática) para ayudar a prevenir daños en los componentes internos.
Procedimiento para Reemplazo de la Batería RTC
- Coloca la mochila Elo con Intel en una superficie de trabajo limpia y protegida.
- Retira el tornillo de retención del ladrillo de alimentación, luego quita el ladrillo de alimentación.
- Si hay brackets de montaje superficiales instalados, retira los cuatro tornillos de montaje y desatorna los brackets.
- Usando un destornillador Phillips PH1, quita los quince (15) tornillos que aseguran el chasis.
- Separe con cuidado la tapa superior del chasis inferior.
La cubierta metálica puede adherirse ligeramente a la carcasa. Si es necesario, utiliza una herramienta plástica para hacer palanca suavemente y comenzar a separar la tapa antes de levantarla a mano.

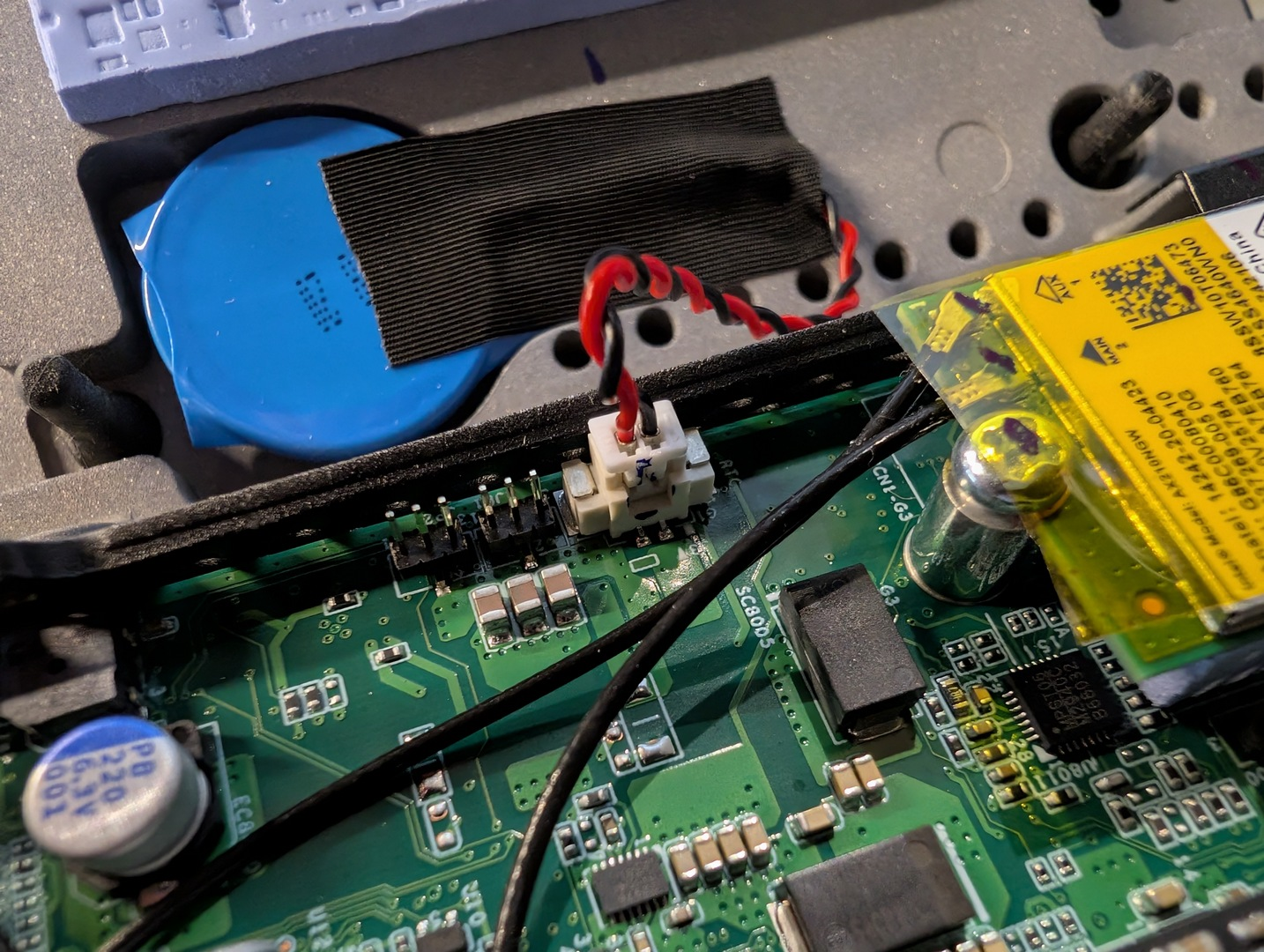

Tenga cuidado de no dañar el conector de la batería RTC ni su cableado. - Desconecta el conector de la batería RTC de la placa del sistema.
- Despega con cuidado la cinta negra de tela que sostiene la batería RTC, luego retira la batería del chasis.
- Instala una batería de litio de dióxido de manganeso CR2450W de alta temperatura de reemplazo en la ubicación original.
- Asegura la batería de reemplazo usando la cinta negra de tela original.
- Reconecta el conector de la batería RTC a la placa del sistema.
- Vuelve a ensamblar la mochila invirtiendo los pasos de desensamblaje.
⚠ Importante
Reemplaza la batería RTC sólo con el mismo tipo de batería o un equivalente aprobado por Elo: batería de litio de dióxido de manganeso CR2450W de alta temperatura. Usar un tipo de batería incorrecto puede resultar en un funcionamiento inadecuado o daños en el sistema.
Reemplaza la batería RTC sólo con el mismo tipo de batería o un equivalente aprobado por Elo: batería de litio de dióxido de manganeso CR2450W de alta temperatura. Usar un tipo de batería incorrecto puede resultar en un funcionamiento inadecuado o daños en el sistema.
Especificaciones de la Batería RTC
| Especificación | Valor |
|---|---|
| Tipo de Batería | CR2450W |
| Química | Litio de dióxido de manganeso con forma de moneda |
| Clasificación de Temperatura | Alta Temperatura |
💡 Consejo
Reemplazar la batería RTC puede restablecer la fecha, hora y configuraciones de BIOS del sistema si la batería se ha descargado por completo. Verifica la configuración de BIOS y el reloj del sistema después de completar el reemplazo.
Reemplazar la batería RTC puede restablecer la fecha, hora y configuraciones de BIOS del sistema si la batería se ha descargado por completo. Verifica la configuración de BIOS y el reloj del sistema después de completar el reemplazo.
